Станок токарный патронно-центровой с ЧПУ 16А20Ф3


Цена по запросу
В наличии


16А20Ф3 Станок токарный патронно-центровой с числовым программным управлением (ЧПУ). Назначение и область применения



Станок 16А20Ф предназначен для токарной обработки наружных (диаметром до 400 мм) и внутренних поверхностей деталей (длиной до 1000 мм) со ступенчатым и криволинейным профилем в осевом сечении в замкнутом полуавтоматическом цикле.

Токарный станок 16А20Ф3 сконструирован на базе токарно-винторезного станка 16К20Ф3, поэтому компоновка, составные части и движения у этих станков одинаковы. Во многом унифицирована конструкция станков.

Устройство ЧПУ станка (станок может оснащаться различными типами систем ЧПУ: разомкнутыми, замкнутыми, СNС) обеспечивает движение формообразования (число одновременно управляемых координат равно двум), изменение значений подач, переключение частот вращения шпинделя, индексацию резцовой головки и нарезание резьбы по программе.

Станки могут выпускаться с различными устройствами ЧПУ, в исполнении для встраивания в гибкие производственные модули (ГПМ), а также в специальном и специализированном исполнении при оснащении наладками по согласованию с заказчиком.

Станки 16А20Ф3 могут комплектоваться съемными инструментальными головками с 6, 8 и 12 - позиционными резцедержателями с горизонтальной осью поворота.

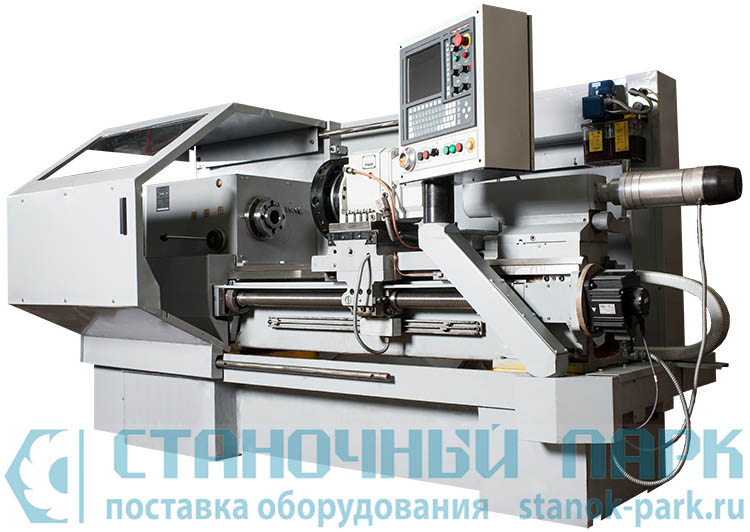

Токарный станок с ЧПУ 16А20Ф3

Особенности конструкции:

  • высокопрочная станина, выполненная литьем из чугуна марки СЧ20 с термообработанными шлифованными направляющими обеспечивают длительный срок службы и повышенную точность обработки
  • привод главного движения, включающий главный двигатель 11 кВт и шпиндельную бабку обеспечивает наибольший крутящий момент до 800 Нм
  • высокоточный шпиндель с отверстием 55 мм (по заказу 64 мм), позволяющий обрабатывать детали из пруткового материала зона обработки может быть оснащена как линейной наладкой, так и револьверной головкой
  • надежная защита шарико-винтовых пар обеспечивает долговечность работы механизмов перемещения по координатам X и Z станок оснащается системами ЧПУ и электроприводами, как отечественного производства, так и производства зарубежных фирм





Область применения: Мелкосерийное серийное производство.

Класс точности П по ГОСТ 8—82.

Вид климатического исполнения по ГОСТ15150—69: УХЛ4.

В зависимости от заказа станки поставляются с основанием под транспортер стружкоудаления и комплектуются транспортером или с основанием без окна для транспортера стружкоудаления и не комплектуются транспортером.



Технические параметры станка 16А20Ф3



Наименование параметра

16А20Ф3

Основные параметры станка



Обозначение системы ЧПУ

НЦ-210/201

Наибольший диаметр обрабатываемого изделия над станиной, мм

320

Наибольший диаметр обрабатываемого изделия над суппортом, мм

200

Наибольший диаметр устанавливаемого изделия над станиной, мм

500

Диаметр отверстия в шпинделе, мм

55

Наибольшая длина изделия устанавливаемого в центрах (РМЦ), мм

1000

Наибольшая длина обрабатываемого изделия при числе позиций инструментальной головки (6, 8, 12), мм

900,750,850

Шпиндель



Мощность двигателя главного движения, кВт

11

Количество рабочих скоростей шпинделя



Пределы чисел оборотов шпинделя, об/мин

20...2500

Диапазон скоростей шпинделя, устанавливаемый вручную, об/мин

Ряд I - 20...345
Ряд II - 60...1000
Ряд III - 145...2500

Количество автоматически переключаемых скоростей



Диапазон автоматического переключения



Центр шпинделя передней бабки по ГОСТ 13214-67

Морзе №6

Центр пиноли задней бабки по ГОСТ 13214-67

Морзе №5

Конец шпинделя по ГОСТ 12593-72

Наибольший крутящий момент на шпинделе не менее, Нм (кгс*м)

800 (80)

Подачи



Наибольшее перемещение суппорта:
продольное (Z) / поперечное (X), мм

905/ 210

Пределы шагов нарезаемых резьб, мм

0,25...40

Диапазон скоростей продольных подач, мм/мин (мм/об)

10..2000 (2,8)

Диапазон скоростей поперечных подач, мм/мин (мм/об)

5..1000 (1,4)

Скорость быстрых продольных/ поперечных ходов, м/мин

15/ 7,5

Высота резца, мм

25

Количество позиций на поворотной резцедержке (число инструментов в револьверной головке)

8 (6,12)

Параметры системы ЧПУ



Обозначение системы ЧПУ

НЦ-210

Число координат

2

Количество одновременно управляемых координат

2

Дискретность задания координат в продольном/ поперечном направлении (дискретность задания по оси Z, X)

0,001

Пределы программируемых подач продольных/ поперечных, мм/об

20,01...40/ 0,01..20

Тип датчика обратной связи по положению и резьбонарезанию

ВЕ178А

Электрооборудование станка



Электродвигатель главного привода, кВт/ об/мин

11/ 1500

Электродвигатель продольных подач - номинальный крутящий момент, Нм (кгс*м)

23 (2,3)

Электродвигатель поперечных подач - номинальный крутящий момент, Нм (кгс*м)

17 (1,7)

Электродвигатель станции смазки каретки, кВт/ об/мин

0,18/ 1400

Электродвигатель станции смазки шпиндельной бабки, кВт/ об/мин

0,27/ 1450

Электродвигатель насоса охлаждения, кВт/ об/мин

0,12/ 2800

Электродвигатель инструментальной головки, кВт/ об/мин

0,37/ 1365

Суммарная мощность электродвигателей, кВт

21,4

Суммарная мощность станка, кВт

24

Габариты и масса станка



Габаритные размеры станка с ЧПУ (длина, ширина, высота), мм

3700
3000
2100

Масса станка с ЧПУ, кг

4150

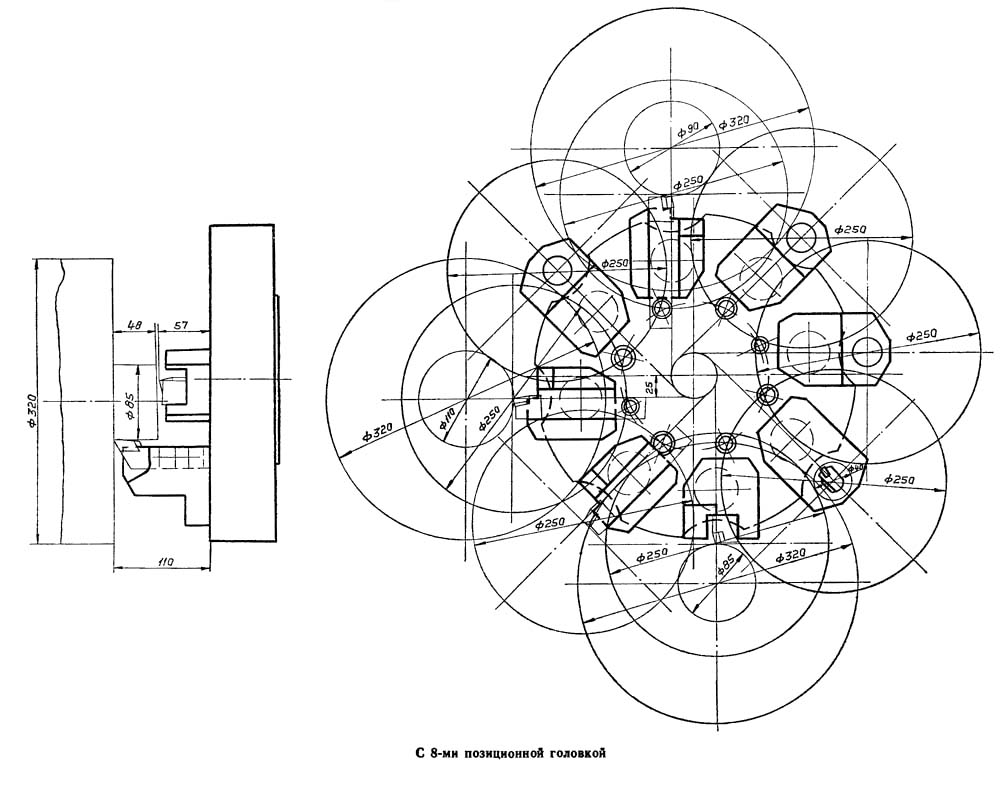

Карта возможностей станка 16А20Ф3 с восьмипозиционной револьверной головкой УГ9326



Общий вид токарного станка с ЧПУ 16А20Ф3

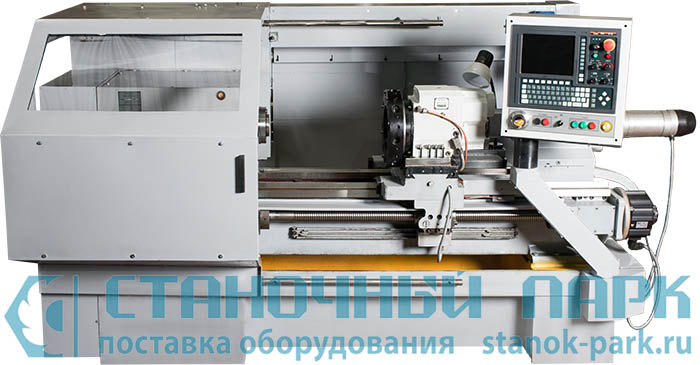

Токарный станок 16а20ф3 с чпу

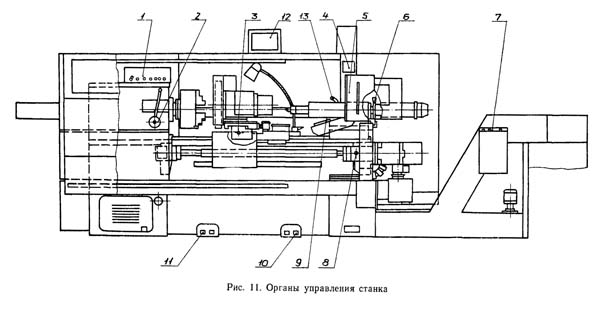

Расположение органов управления токарным станком 16А20Ф3

1 Панель управления станка

2 Рукоятка установки диапазона частоты вращения шпинделя

3 Рукоятка ручного перемещения (подвод - отвод) поперечного суппорта

4 Панель контроля работы приводов Размер 2М-5-21

5 Пульт управления работой станка

6 Рукоятка зажима задней бабки на станке

7 Панель управления транспортером стружкоудаления

8 Рукоятка ручного перемещения (влево - вправо) продольной каретки

9 Клавиатура УЧПУ

10 Педаль управления подводом и отводом пиноли задней бабки (сдвоенная)

11 Педаль управления зажимом и разжимом патрона (сдвоенная)

12 БОСИ блок отображения символьной информации. Визуализация программы обработки, коррекции инструмента

13 Рукоятка зажима пиноли задней бабки

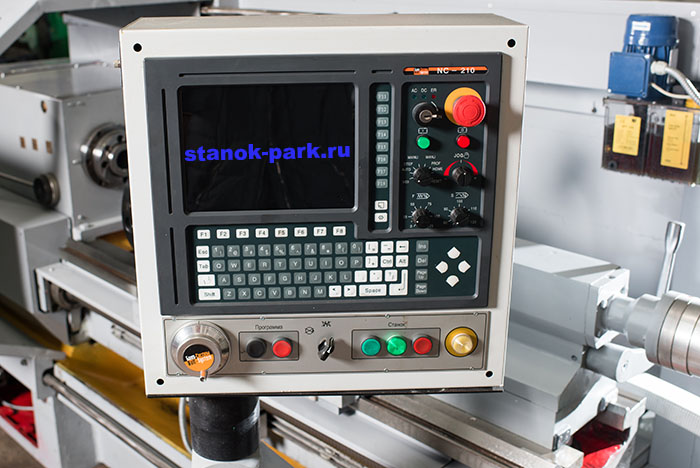

Модернизация 16а20ф3

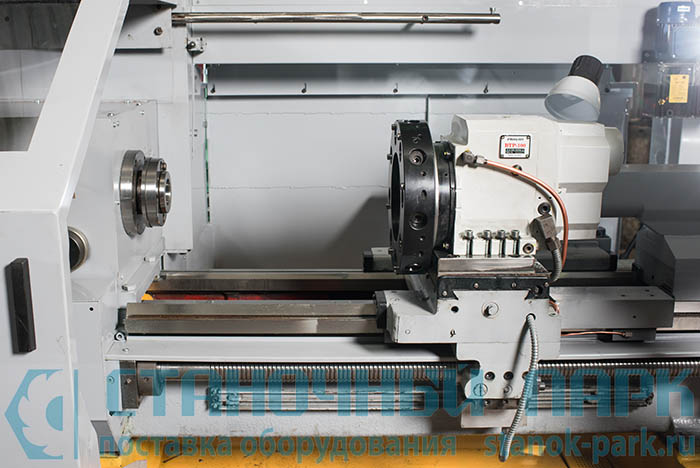

производство 16а20ф3
