Главная / Станки / 2620ВФ1, 2А620

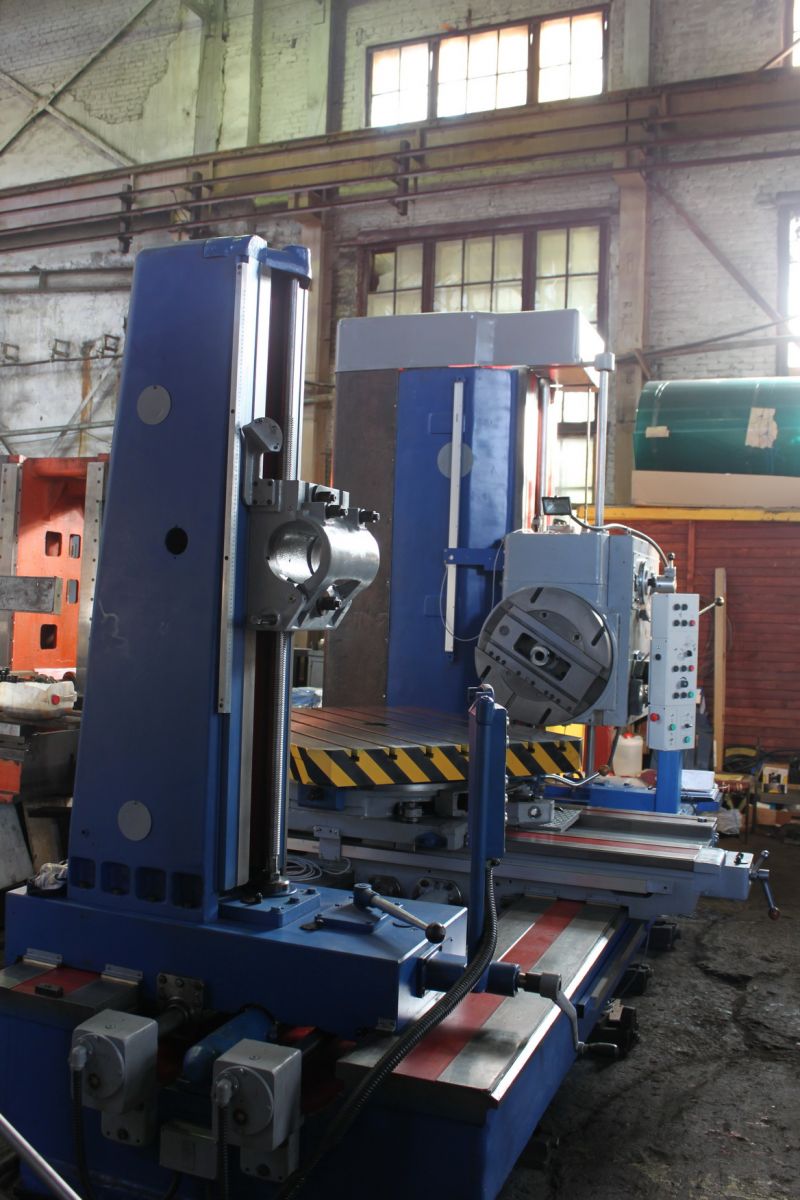

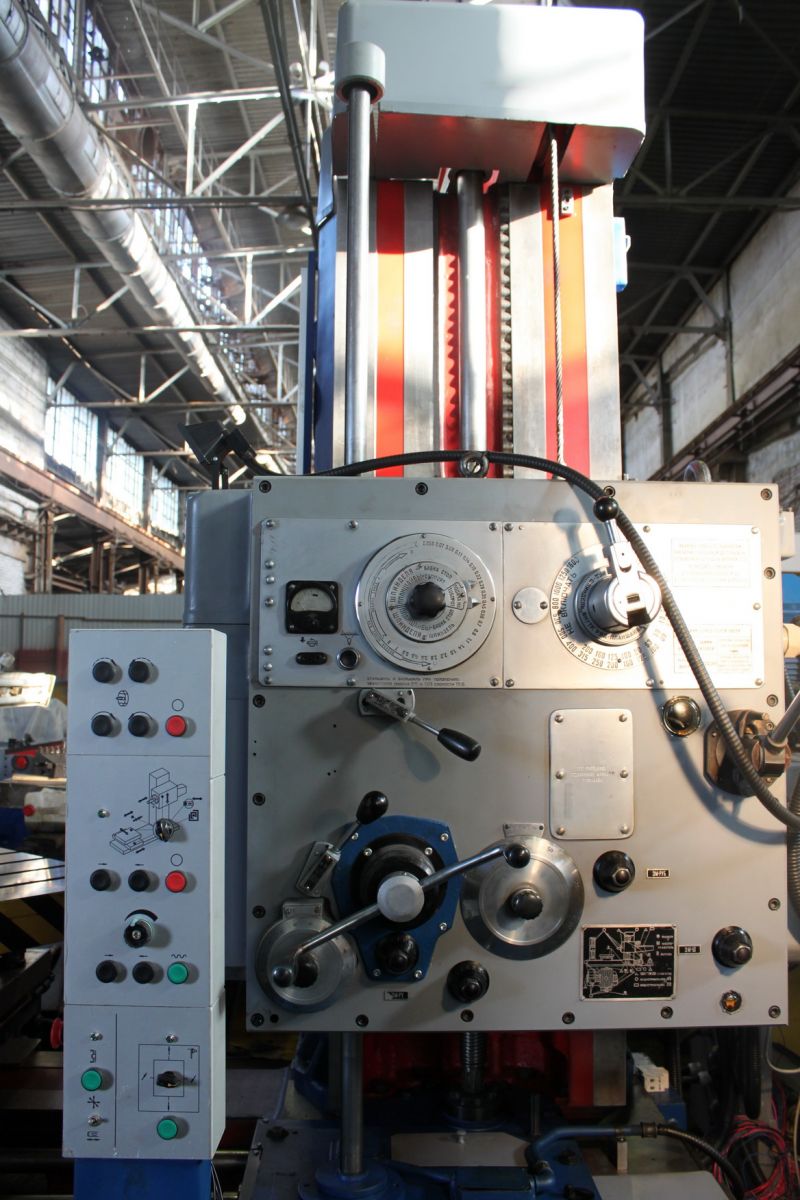

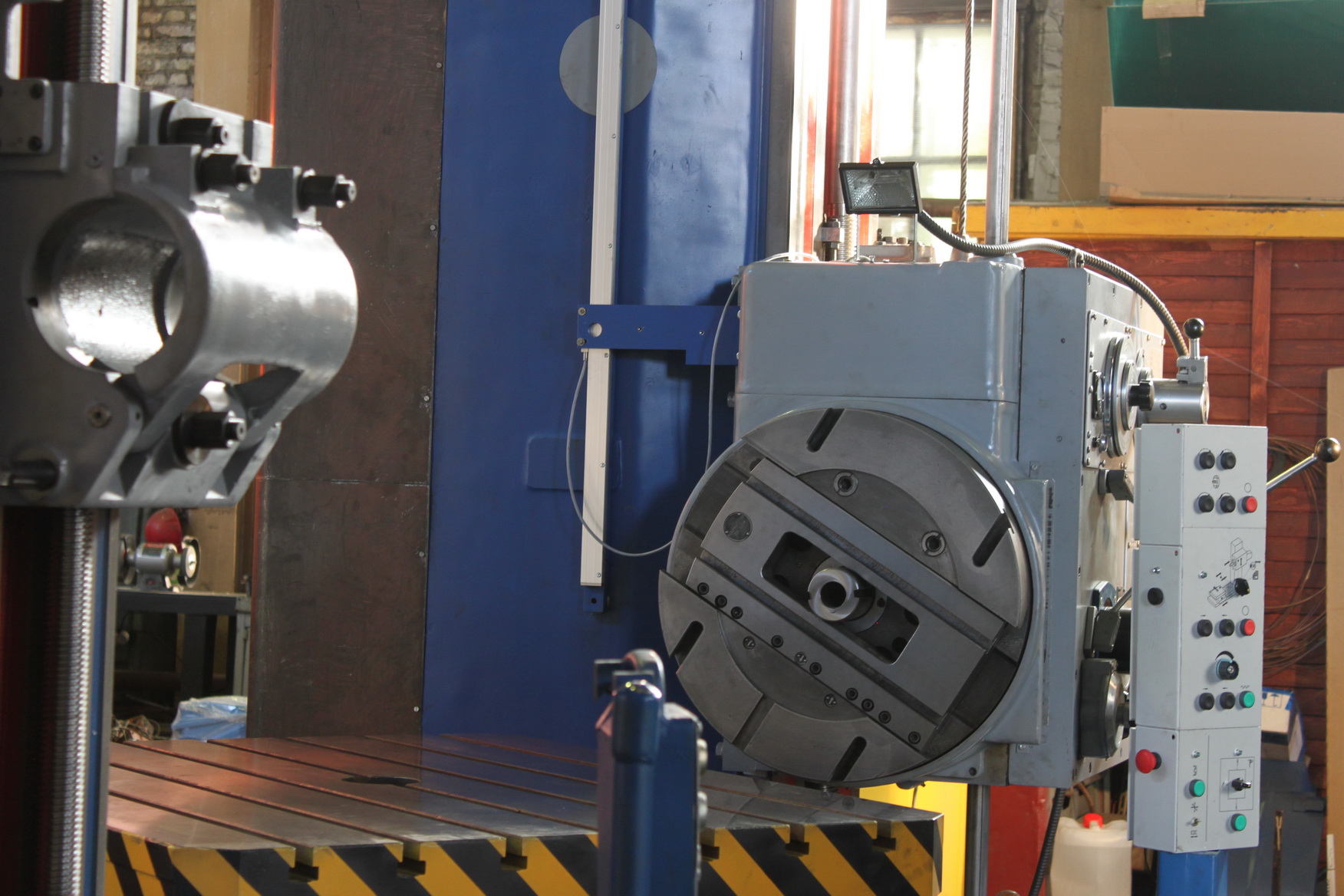

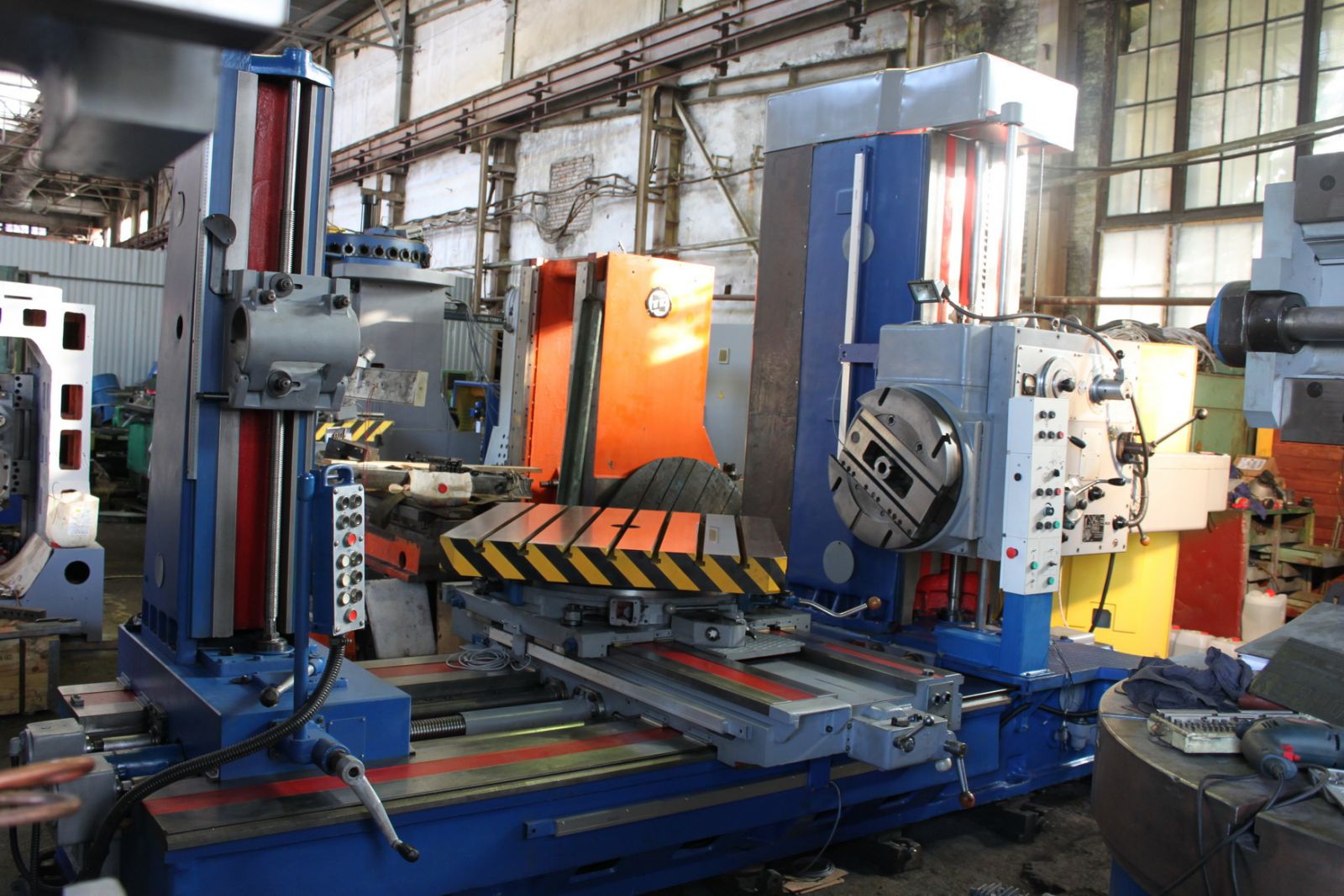

Горизонтально-расточной станок 2620ВФ1, 2А620


Цена по запросу
В наличии


Станок после капитального ремонта гарантия 12 месяцев





2620, 2620А, 2622, 2622А горизонтально-расточные станки. Назначение и область применения

Станки моделей 2620, 2620А, 2622 и 2622А (общего размера) предназначены для обработки корпусных деталей, имеющих точные отверстия, связанные между собой точными расстояниями.

Наибольший вес обрабатываемой детали (при равномерно распределенной нагрузке на стол станка) 2000 кг.

Станки моделей 2620 и 2620А имеет радиальный суппорт на встроенной планшайбе и нормальный выдвижной шпиндель диаметром 90 мм и отличаются большей универсальностью. Они, преимущественно, предназначаются для работ, требующих применения радиального суппорта при обтачивании торцовых поверхностей и при консольном растачивании отверстий больших диаметров.

Станки моделей 2622 и 2622А имеет усиленный выдвижной шпиндель диаметром 110 мм без радиального суппорта отличаются повышенной жесткостью и виброустойчивостью шпиндельной системы и имеют преимущество перед другими станками при работах, не требующих применения радиального суппорта.

В зависимости от требований, предъявляемых к отсчету и установке по координатам, станки имеют два исполнения;

  • с оптическим устройством
  • с механизмом точного электроостанова

Станки моделей 2620 и 2622 имеют оптические экраны (цена деления 0,01 мм) преимущественно предназначаются для работ в механических и инструментальных цехах при необходимости получения повышенной точности отсчета координат.

Станки моделей 2620А и 2622А имеет нониусную шкалу (шкала ́- но́ниус) (цена деления 0,05 мм) и механизм точного электроостанова предназначены для широкого применения в механических цехах.

Механизм электроостанова позволяет производить повторную установку координат по упорам с точностью до 0,05 мм, что в значительном ряде случаев исключает необходимость применения дорогостоящих кондукторов при обработке партий повторяющихся деталей.

По сравнению с ранее выпускавшимися моделями станок модели 2620 имеет следующие особенности:

  1. Для повышения жесткости и точности в станке имеются механизмы зажима поворотного стола, задней стойки, люнета, верхних поперечных салазок стола, нижних продольных салазок стола на направляющих станины, шпиндельной бабки на направляющих передней стойки и расточного шпинделя на направляющих хвостовой части шпиндельной бабки.
  2. Применено бесступенчатое изменение величин подач.
  3. Имеется отдельный электродвигатель, которым можно производить быстрый поворот стола.
  4. Применен однорукояточный селективный механизм с импульсным устройством для переключения рукояткой 20 скоростей вращения шпинделя и планшайбы.
  5. Имеется блокировка селективного механизма переключения скоростей с электровариатором 19 для изменения скорости минутных подач, вследствие которого подачи на каждый оборот шпинделя (или планшайбы) при изменении их частот вращения остаются без изменения.
  6. Применены специальные механические и электрические блокировочные устройства, предохраняющие станок от неправильных включений.
  7. Предусмотрено автоматическое выключение подач при крайних положениях стола и шпиндельной бабки.




Модификации горизонтально-расточного станка 2620

2620А, 2620Е, 2620Д, 2А620-1, 2А620ф1, 2А620Ф11, 2А620Ф2, 2А620Ф2-1 - горизонтально-расточные станки производства станкостроительного завода "Свердлов"

2620В, 2620Г, 2620ВФ1, 2620ВФ11, 2620ГФ1 - горизонтально-расточные станки производства Ивановского завода тяжелого станкостроения ИЗТС

2А620-2, 2А620Ф1-2, 2А620Ф20-2 - горизонтально-расточные станки производства Чаренцаванского станкостроительного завода





Технические характеристики горизонтально-расточных станков 2620, 2620В

Наименование параметра

2620

2620В

Основные параметры станка





Диаметр выдвижного расточного шпинделя, мм

90

90

Наибольший диаметр расточки шпинделем, мм

320



Наибольший диаметр расточки суппортом планшайбы, мм

600



Наибольшая длина расточки и обточки суппортом планшайбы, мм

550



Наибольший диаметр сверла (по конусу), мм

65



Стол





Рабочая поверхность стола, мм

900 х 1120

1120 х 1250

Наибольшая масса обрабатываемого изделия, кг

2000

3000

Наибольшее перемещение стола, мм

1000 х 1150

1000 х 1120

Пределы рабочих подач стола (вдоль и поперек), мм/мин

1,4...1110

1,4...1110

Наибольшее усиление подачи стола (вдоль и поперек), кгс

2000

2000

Деление шкалы лимба, мм

0,025



Деление шкалы лимба поворота стола, град

0,5

1

Выключающие упоры

есть



Скорость быстрых перемещений, м/мин

2,2



Скорость быстрых установочных круговых перемещений, об/мин

2,8



Шпиндель





Наибольшее горизонтальное (осевое) перемещение шпинделя, мм

710

710

Частота вращения шпинделя, об/мин

12,5...2000

12,5...1600

Количество скоростей шпинделя

23

22

Пределы рабочих подач шпинделя, мм/мин

2,2...1760

2,2...1760

Пределы рабочих подач радиального суппорта, мм/мин

0,88...700

0,88...700

Пределы рабочих подач шпиндельной бабки, мм/мин

1,4...1110

1,4...1110

Наибольшее вертикальное перемещение шпиндельной бабки (установочное), мм

1000

1000

Скорость быстрых перемещений шпиндельной бабки, м/мин

2,2



Скорость быстрых перемещений шпинделя, м/мин

3,48



Скорость вращения планшайбы, об/мин

8...200

8...200

Количество скоростей планшайбы

15

15

Возможность отключения вращения планшайбы

есть



Возможность одновременной подачи суппорта и шпинделя

есть



Наибольшее перемещение радиального суппорта планшайбы, мм

170

160

Скорость быстрых перемещений радиального суппорта, м/мин

1,39



Наибольший крутящий момент на шпинделе, кгс*м

495

140

Наибольший крутящий момент на планшайбе, кгс*м

780

250

Наибольшее усиление подачи шпинделя, кгс

1500



Наибольшее усиление подачи суппорта, кгс

700



Наибольшее усиление подачи бабки, кгс

2000

2000

Нарезаемая метрическая резьба, мм

1...10

1...10

Нарезаемая дюймовая резьба, число ниток на 1"

4...20

4...20

Привод





Количество электродвигателей на станке





Электродвигатель привода главного движения Мощность, кВт

10

10

Электродвигатель привода главного движения, об/мин

3000

2890

Электродвигатель привода подачи, кВт

1,52

2,1

Привод поворота стола, кВт

1,7

2,0

Габариты и масса станка





Габариты станка, включая ход стола и салазок, мм

5510 х 3200 х 3012

5700 х 3400 х 3000

Масса станка, кг

12000

12500

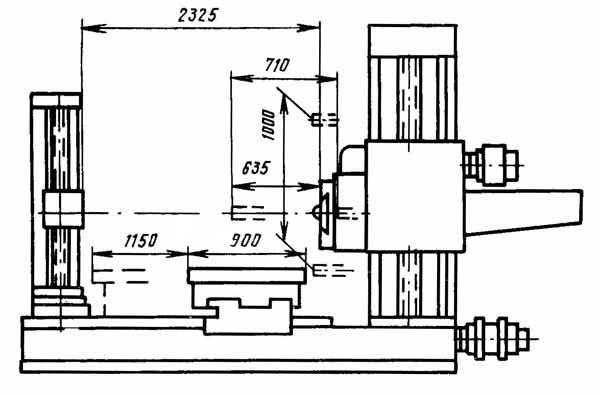

Габарит рабочего пространства горизонтально-расточного станка 2620, 2620А

2620, 2620А Габарит рабочего пространства горизонтально-расточного станка

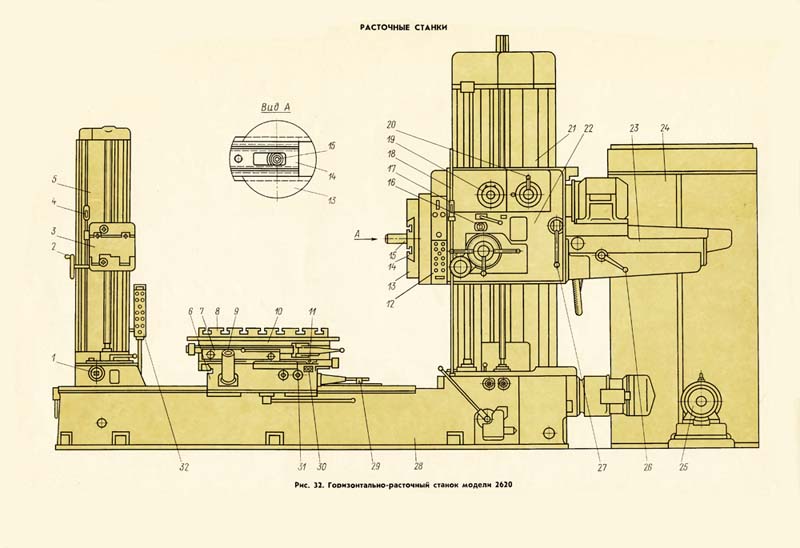

Расположение составных частей горизонтально-расточного станка 2620, 2620А, 2622, 2622А

2620, 2620А, 2622, 2622А Общий вид и состав горизонтально-расточного станка

Общий вид и компоновка станка показаны на рис. 32.

Основными узлами станка являются: станина 28, передняя стойка 21, шпиндельная бабка 22, стол 10, задняя стойка 5 с люнетом 3, планшайба 13, радиальный суппорт 14, шкаф 24 с электрооборудованием, электромашинный агрегат 25.

Детали для обработки устанавливаются на поворотный стол 8.

Обрабатывающий инструмент помещается либо на оправки, закрепленные во внутреннем конусе шпинделя 15, либо на резцедержатель, установленный на радиальный суппорт 14.Инструмент, предназначенный для обработки длинных отверстий, устанавливается в длинные оправки (борштанги), правая сторона которых закрепляется во внутреннем конусе шпинделя 15, а левая вращается (и может одновременно перемещаться в осевом направлении) во вкладышах люнета 3.

Перемещение шпинделя станка в заданную координату производится за счет следующих двух установочных движений:

  1. перемещения поперечных салазок 7 и обрабатываемой детали в поперечном (горизонтальном) направлении. Измерение этой величины перемещения производится грубо (с точностью до 0,05 мм) по линейке с нониусом 11 и более точно (с точностью до 0,01 мм) по оптическому экрану 9;
  2. вертикального перемещения шпиндельной бабки 22 и обрабатывающего инструмента. Измерение этой величины перемещения производится грубо (с точностью до 0,05 мм) по линейке 18 и нониусу 17 и точно (с точностью до 0,01 мм) по оптическому экрану 16.

При работе на горизонтально-расточных станках пользуются следующими видами подач:

  1. для обработки цилиндрических отверстий — осевой подачей шпинделя, а иногда продольной подачей стола;
  2. для фрезерования торцовых поверхностей деталей — поперечной подачей стола или вертикальной подачей шпиндельной бабки;
  3. для обработки резцом торцовых поверхностей деталей, проточки канавок или расточки камер в отверстиях — радиальной подачей суппорта;
  4. для нарезания резьбы резцом — осевой подачей шпинделя, равной шагу нарезаемой резьбы.

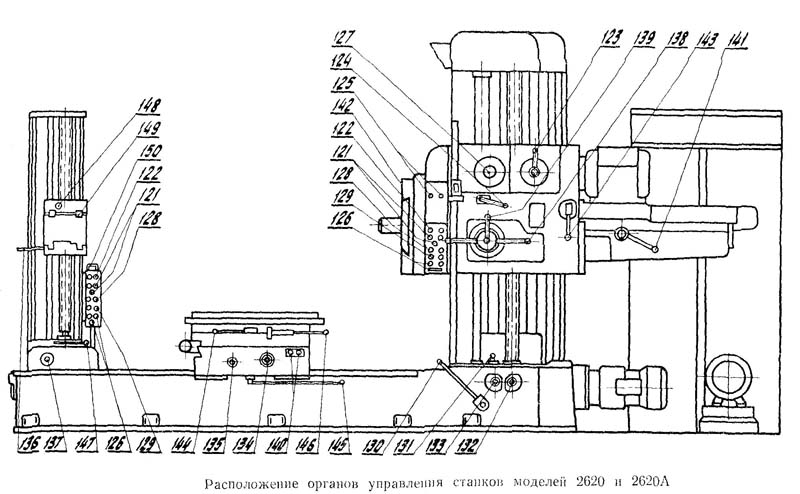

Расположение органов управления горизонтально-расточным станком 2620, 2620А

Органы управления горизонтально-расточным станком 2620, 2620А

Перечень органов управления горизонтально-расточным станком 2620, 2620А

  1. Пуск, реверс и остановка вращения шпинделя
  2. Толчковый проворот шпинделя
  3. Переключение скоростей однорукояточным селективным механизмом
  4. Включение и отключение планшайбы
  5. Пуск и остановка электроагрегата
  6. Пуск и остановка подачи
  7. Выбор величины подачи электрическим вариатором
  8. Пуск быстрых перемещений
  9. Пуск установочных перемещений
  10. Установка на поперечное перемещение стола и на вертикальное перемещение шпиндельной бабки
  11. Установка на продольное перемещение стола
  12. Перемещение шпиндельной бабки от руки
  13. Продольное перемещение стола от руки
  14. Поперечное перемещение стола от руки
  15. Установочный поворот стола от руки
  16. Корректировка положения люнета
  17. Перемещение задней стойки от руки
  18. Перемещение шпинделя от руки и установка шпинделя на подачу
  19. Перемещение радиального суппорта планшайбы от руки и установка его на подачу
  20. Быстрый установочный поворот стола
  21. Зажим шпинделя
  22. Зажим радиального суппорта планшайбы
  23. Зажим шпиндельной бабки
  24. Зажим поперечных саней стола
  25. Зажим продольных саней стола
  26. Зажим поворотного стола
  27. Зажим задней стойки
  28. Зажим люнета
  29. Зажим втулки люнета
  30. Переносный пульт. Дублирует движения 121; 122; 126; 128; 129

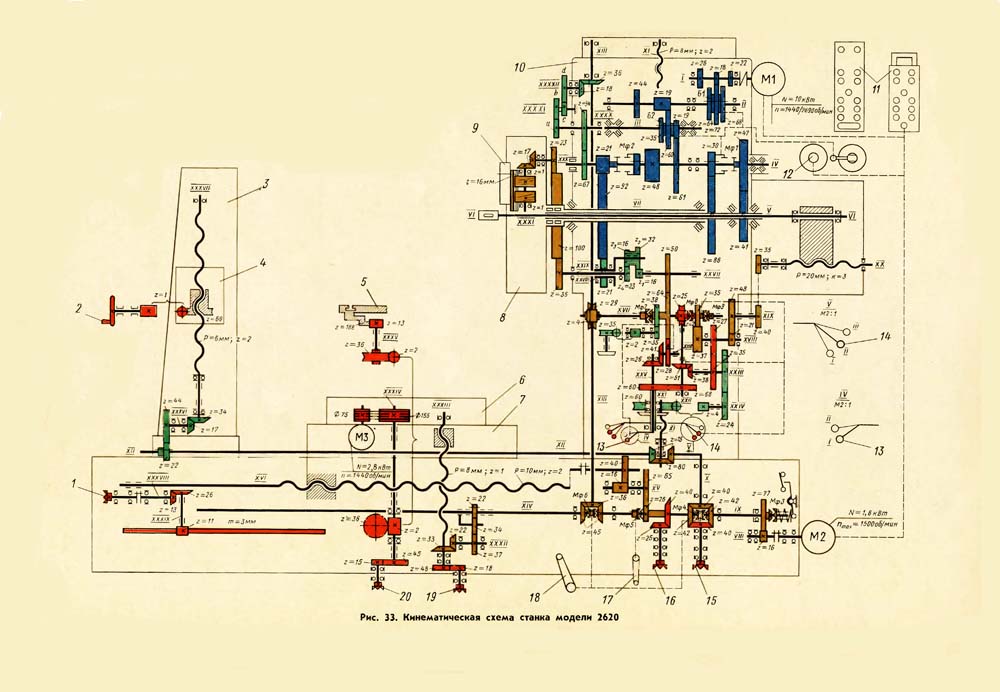

Кинематическая схема горизонтально-расточного станка 2620, 2620А, 2622, 2622А

2620, 2620А, 2622, 2622А Схема кинематическая схема горизонтально-расточного станка

Кинематическая цепь привода главного движения. Так как режущий инструмент может устанавливаться на оправки, которые крепятся в конусе шпинделя, и на суппорт планшайбы, то вращение может сообщаться как шпинделю, так и планшайбе. В обоих случаях двухскоростной электродвигатель M1, управляемый с пульта 11, через кинематическую цепь с двумя трехвенцовыми блоками Б1 и Б2 вращает с 18 ступенями частот вал IV.

Вращение шпинделя VI. От вала IV через двухступенчатую зубчатую передачу, переключаемую муфтой Мф1, вращение передается валу V и шпинделю VI. Шпиндель VI может перемещаться в осевом направлении внутри полого вала V.

Конструкция и характеристика работы основных узлов станка

Станина 28 (рис. 32) служит для крепления станка к фундаменту и для перемещения по ее направляющим стола 10 и задней стойки 5. Станина имеет коробчатую форму сечения с внутренними ребрами жесткости. На правой стороне станины крепится фланцевый электродвигатель постоянного тока для осуществления подач и ускоренных холостых ходов рабочих частей станка.

Передняя стойка 21 жестко закреплена на правой расширенной стороне станины. На передней стойке имеются вертикальные направляющие для движения шпиндельной бабки 22,

Масса шпиндельной бабки уравновешена грузом, соединенным с нею тросом, перекинутым через два блока.

Шпиндельная бабка 22 имеет форму закрытой коробки, к которой крепятся и в которой располагаются следующие узлы: электродвигатель привода главного движения, коробка скоростей, шпиндельный блок, хвостовая часть 23 шпиндельной бабки, планшайба 13 с радиальным суппортом 14, рукоятки и механизмы управления станком.

Зажим расточного шпинделя от осевых перемещений осуществляется рукояткой 26, а шпиндельной бабки — рукояткой 27.

Стол 10 станка служит для установки и перемещения заготовки и состоит из трех основных частей: продольных салазок 6, поперечных салазок 7 и поворотного стола 8.

Продольные салазки 6 могут перемещаться по направляющим станины 28 в продольном направлении или жестко закрепляться на этих направляющих зажимным устройством. Для точного отсчета продольных перемещений стола пользуются линейкой и нониусом 29, позволяющим отсчитывать перемещения с точностью 0,05 мм.

Поперечные салазки 7 могут перемещаться по направляющим продольных салазок в поперечном направлении или жестко закрепляться на этих направляющих.

Перемещение поперечных салазок производится вращением вручную хвостовика 31. Отсчет ведется по лимбу с ценой деления 0,025 мм.

Поворотный стол 8 может поворачиваться по кольцевым направляющим поперечных салазок. На поверхности стола имеется семь Т-образных пазов для головок болтов, крепящих обрабатываемые заготовки. Средний паз выполняется калиброванным по ширине для того, чтобы с помощью упоров выверять по нему точный поворот стола на 90, 180, 270 и 360°. Промежуточные положения стола устанавливаются с точностью до 0,5° по круговой шкале.

После поворота верхняя часть стола зажимается в нужном положении.

Задняя стойка 5 с люнетом 3 служит для поддержания левого конца борштанг. Правый конец борштанг вставляется в конус расточного шпинделя 15. Заднюю стойку можно перемещать по направляющим станины 28, вращая съемной рукояткой квадратный хвостовик 1. Заднюю стойку жестко закрепляют в нужном положении на направляющих станины.

По вертикальным направляющим задней стойки может перемещаться люнет 3. Перемещения люнета вверх или вниз совершаются одновременно с перемещением шпиндельной бабки 22.

Для обеспечения точной соосности подшипника люнета и шпинделя станка можно пользоваться корректировочным устройством, которое приводится в действие маховиком 2.

Для отсчета вертикального положения оси люнета задняя стойка имеет линейку с нониусом 4, позволяющим вести отсчет с точностью 0,05 мм.

У люнета имеется откидная часть, облегчающая замену стальных закаленных втулок. Внутренний диаметр этих втулок выбирается по наружному диаметру устанавливаемой борштанги. Откидной частью зажимают втулки.

Планшайба 13 сообщает движение резания инструментам, установленным на радиальный суппорт 14.

Радиальный суппорт 14 предназначен для установки резцов, работающих с поперечной подачей для проточки торцовых поверхностей на обрабатываемых деталях. Суппорт вращается вместе с планшайбой и одновременно может совершать радиальную подачу.

В шкафу 24 расположена электрическая аппаратура станка. Электромашинный агрегат 25 предназначен для выработки постоянного тока, необходимого для питания электродвигателя. Агрегат состоит из электродвигателя трехфазного переменного тока, вращающего генератор постоянного тока.

Пульт 12 служит для управления всеми электродвигателями станка, кроме электродвигателя поворота стола, который управляется кнопками станции 30. На станке имеется переносной пульт 32 с такими же кнопками, как на пульте 12.
