Главная / Станки / 3Е642Е

3Е642Е Универсально-заточной станок гидрофицированный


Цена по запросу
В наличии


3Е642Е Универсально-заточной станок гидрофицированный используют для доводки и заточки основных видов режущих инструментов из инструментальной стали, твёрдого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами.
ОСОБЕННОСТИ 3Е642Е:
- Литая станина;
- Гидропривод продольного перемещения стола;
- Оснащен системой подачи СОЖ;
- Продольный ход стола и мощность эл.двигателя больше, чем у ВЗ-318 (ВЗ-818);
- Станок может быть оснащен 38 приспособлениями, в том числе приспособлениями для наружного, круглого, плоского, и внутреннего шлифования, системой отсоса пыли.

3Е642Е УНИВЕРСАЛЬНО-ЗАТОЧНОЙ СТАНОК ГИДРОФИЦИРОВАННЫЙ 3Е642Е УНИВЕРСАЛЬНО-ЗАТОЧНОЙ СТАНОК ГИДРОФИЦИРОВАННЫЙ

Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм. 250 (330 с 3Е642Е.П32)
Наибольшая длина изделия, устанавливаемого в центровых бабках, мм. 630 (1040 с 3Е642Е.П61 и 3Е642Е.П73)
Наибольшая длинна обрабатываемой поверхности, мм. 225
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. 200х32х16 (Тип 1 ИСО 525-86 ГОСТ 2424-83); 150х32х40 (остальных типов)
Наибольшее продольное перемещение стола, мм. 450
Наибольший угол поворота стола в горизонтальной проскости, град. +45 / -45
Наибольший угол поворота стола в горизонтальной проскости по шкале точного поворота, град. +8 / -8
Наибольшее вертикальное перемещение шлифовальной головки, мм. 250
Наибольшее поперечное перемещение шлифовальной головки, мм. 230
Наибольшее смещение оси шлиф. круга в горизонтальной плоскости за счет эксцентрической плиты, мм. 345
Угол поворота шлифовальной головки в горизонтальной плоскости, град. 360
Угол поворота шлифовальной головки в вертикальной плоскости, град. +20 / -40
Частота вращения шпинделя, мин -1 2200; 3200; 4400; 6400
Скорость вертикального механизированного перемещения шлифовальной головки, мм/мин 390
Скорость продольного перемещения (подачи) стола, м/мин 0,2 - 12
Привод продольного перемещения стола гидравлический
Мощность привода главного движения, кВт 1,1 / 1,5
Установленная суммарная мощность, кВт 2,78
Класс точности П
Номинальное напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 1830 х 1940 х 1550
Масса, кг. 1200

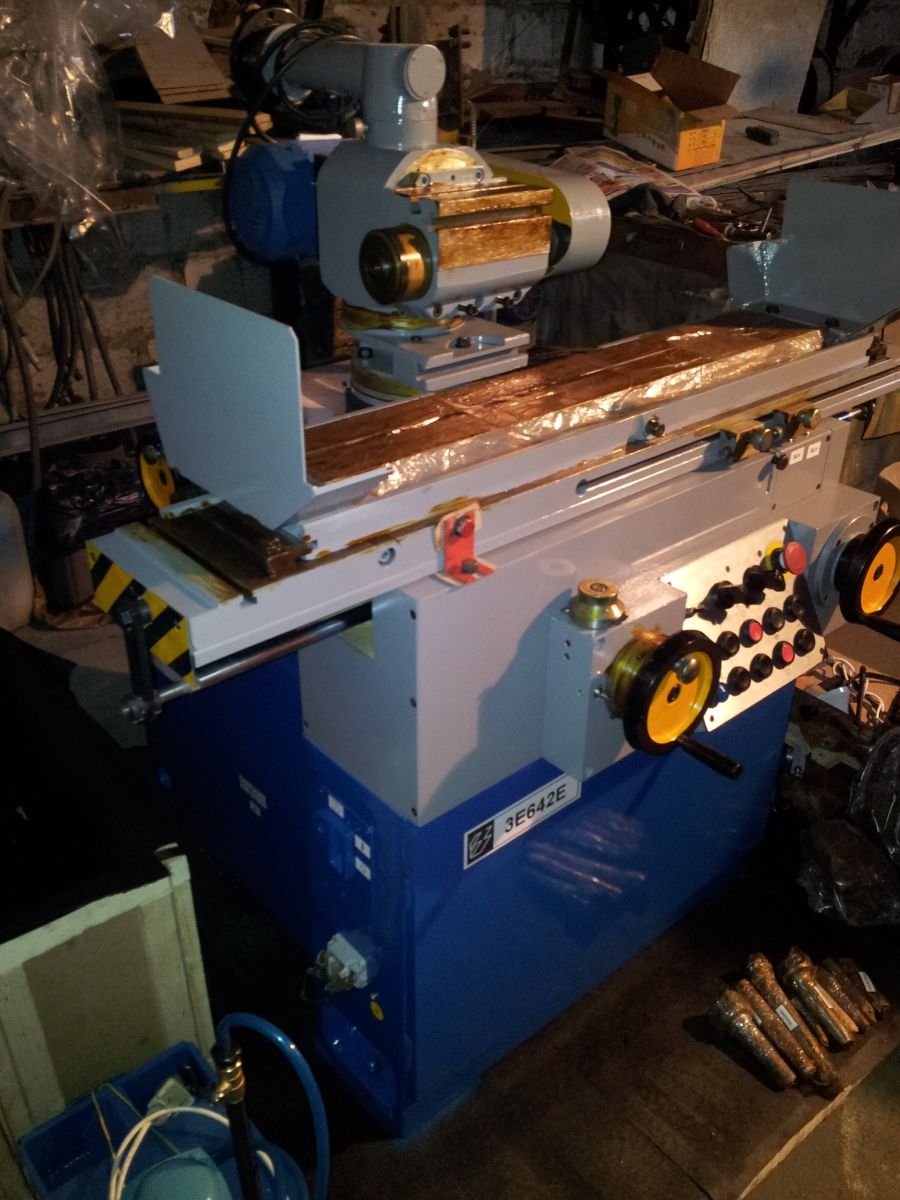

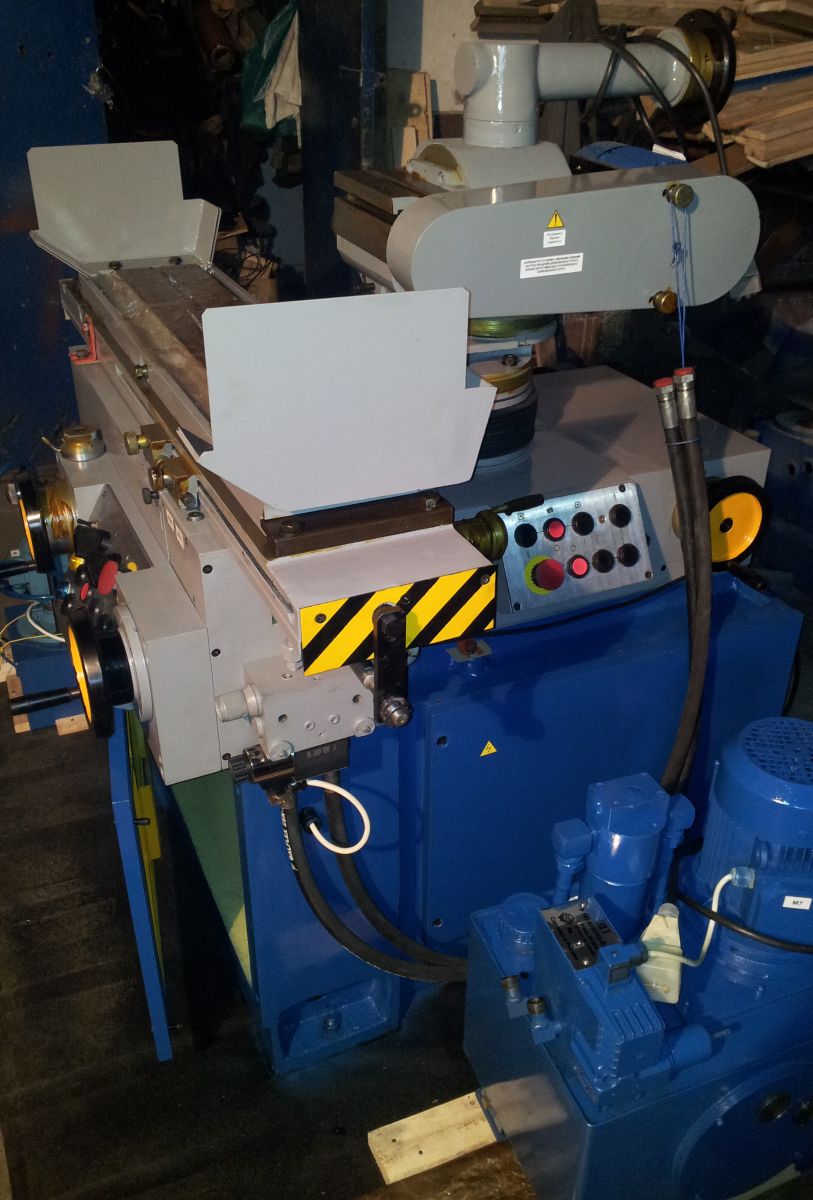

Фотографии готовых станков 3е642е:

3е642е

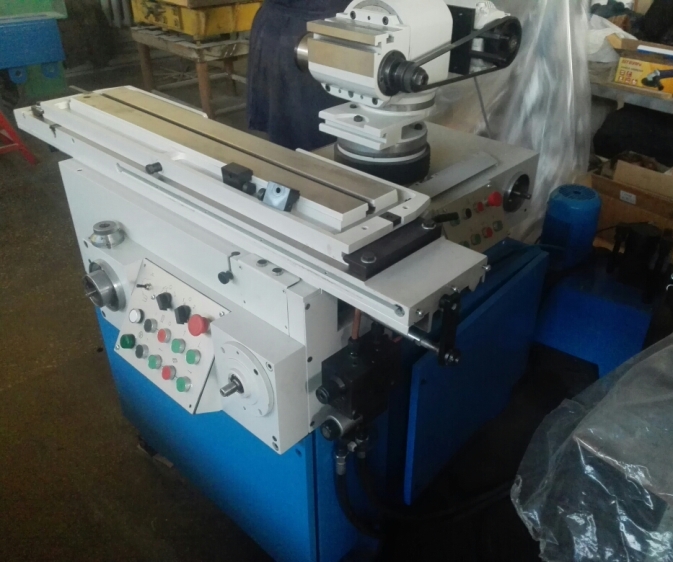

УНИВЕРСАЛЬНО-ЗАТОЧНОЙ СТАНОК ГИДРОФИЦИРОВАННЫЙ

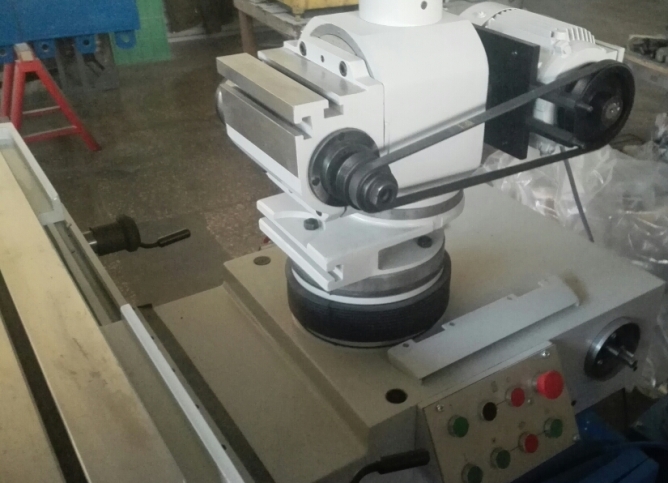

Заточной станок

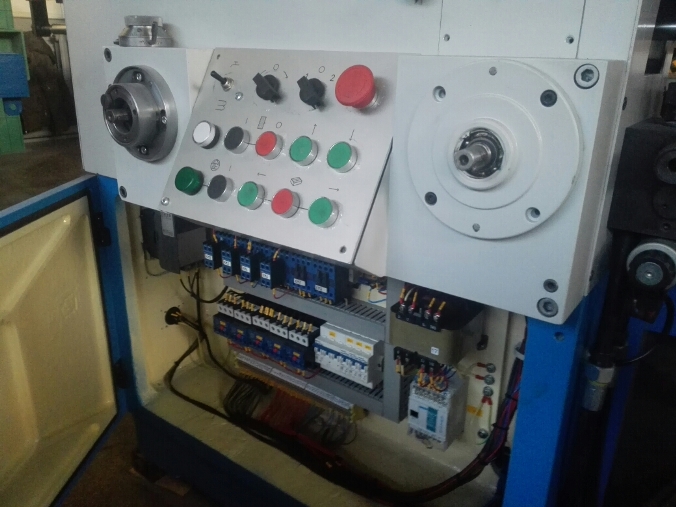

3Е642Е УНИВЕРСАЛЬНО-ЗАТОЧНОЙ СТАНОК ГИДРОФИЦИРОВАННЫЙ

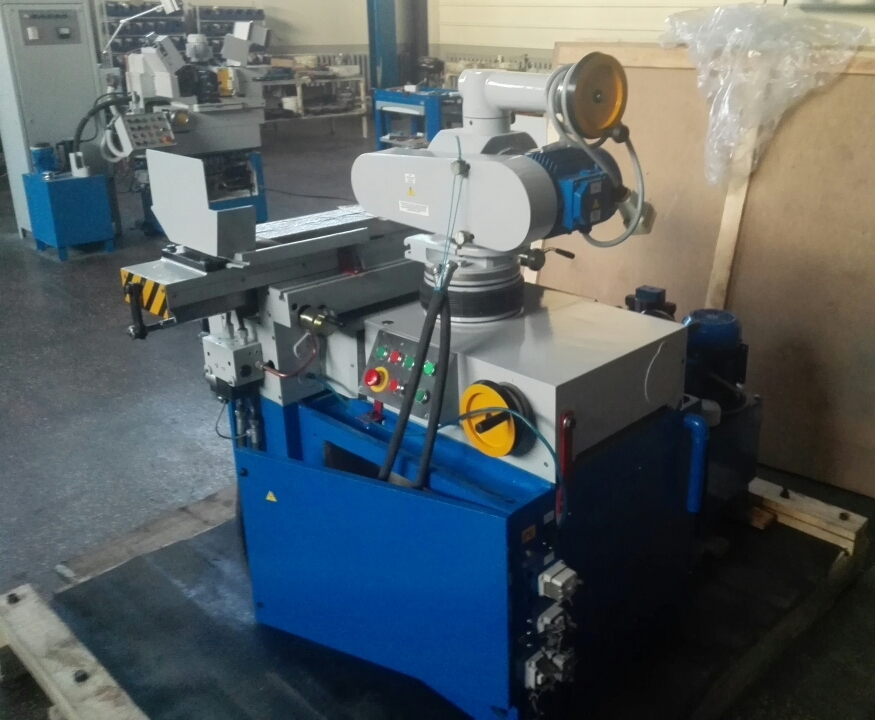

Производитель 3е642е

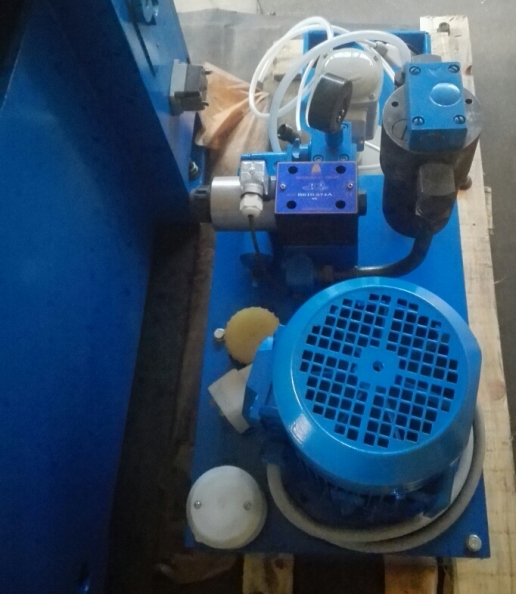

Гидростанция 3е642е
