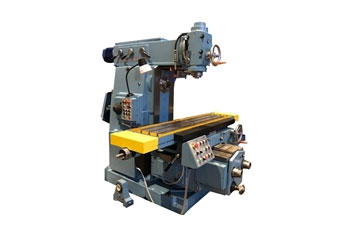

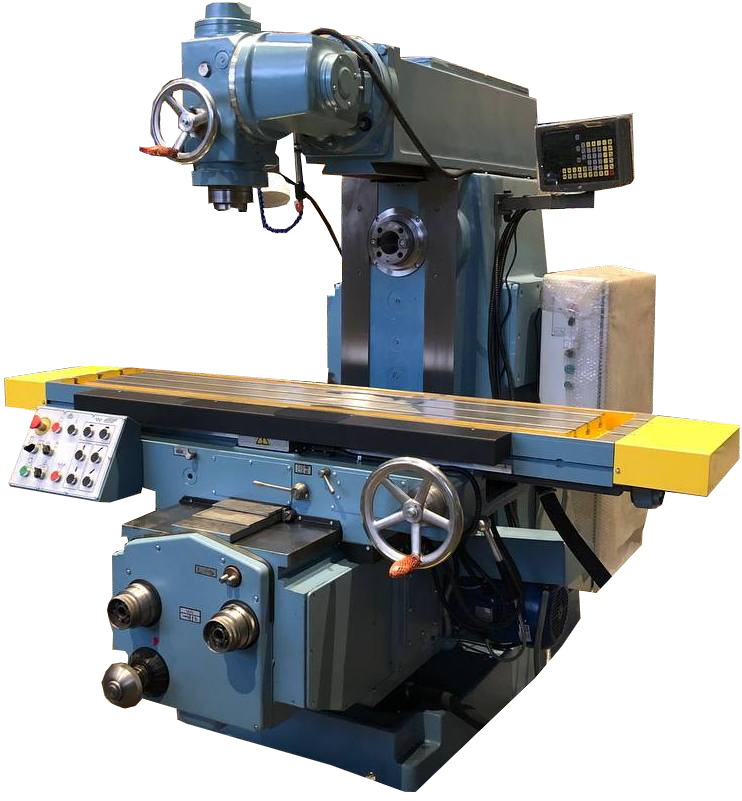

Широкоуниверсальный фрезерный станок 6Т83Ш (6Р83Ш)


Цена по запросу
В наличии


Станок новый, в наличии, гарантия 12 месяцев, пусконаладочные работы, доставка.
Приглашаем посетить производство фрезерных станков.


Широкоуниверсальный фрезерный станок 6Т83Ш (он же 6Р83Ш производился до 1985г) Получил широкое применение в тяжелой промышленности из-за своих расширенных возможностей. Благодаря накладной шпиндельной головке, которая способна поворачиваться и устанавливаться на хобот, на данном станке можно обрабатывать детали в различных плоскостях и под разным углом к поверхности стола. Перечень применяемых фрез безграничен, благодаря чему на станке 6Т83Ш можно обрабатывать большой диапазон деталей. Тяжелая литая станина обеспечивает надежную виброустойчивость и высокую точность в ходе обработки детали. За долгие годы производства фрезерного станка 6Т83Ш было достигнуто оптимальное сочетание стоимости и качества исполнения, полностью оптимизированного под особенности российской промышленности. Данный широкоуниверсальный станок отлично подходит для крупносерийного, масштабного производства. Возможно несколько вариантов исполнения данного станка с ЧПУ, УЦИ и стандарный универсальный.


Скачать бесплатно паспорт на фрезерный широкоуниверсальный станок 6Т82Ш-6Т83Ш.pdf

ШИРОКОУНИВЕРСАЛЬНЫЙ ФРЕЗЕРНЫЙ СТАНОК 6Т83Ш (6Р83Ш)

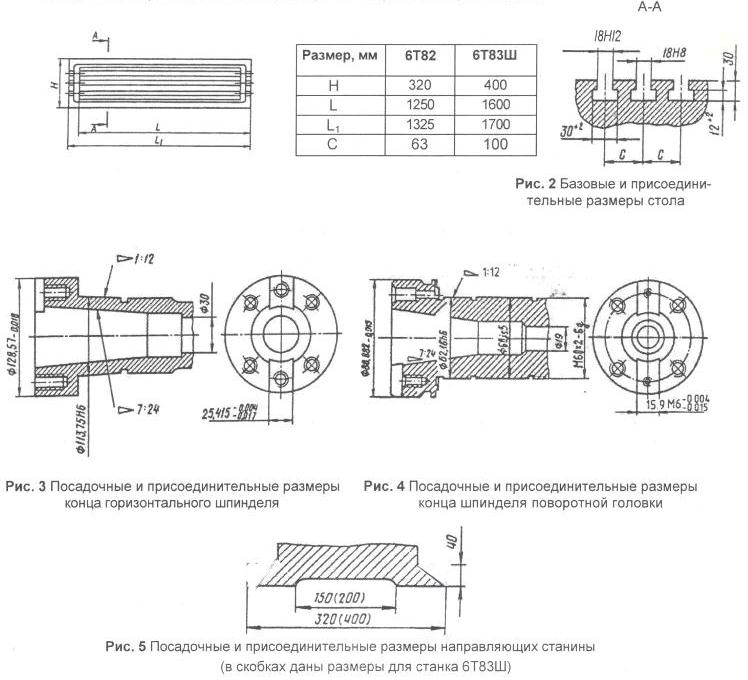

Посадочные и присоеденительные размеры
Посадочные и присоеденительные размеры 6Т83Ш

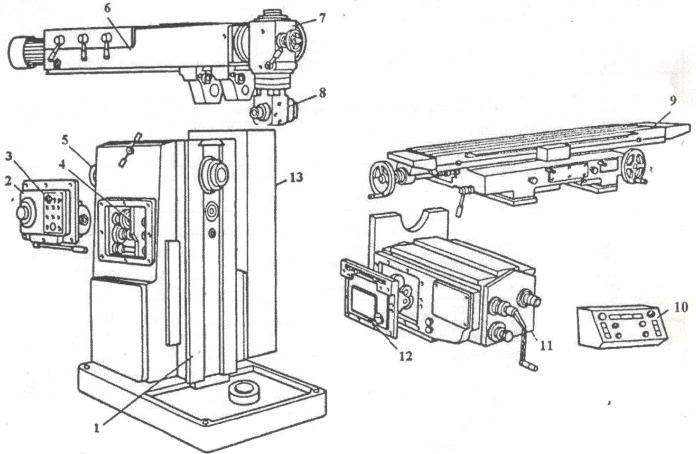

Перечень составных частей станка

Обозначение Наименование Позиция на рис.
6Т83Г.10.000-07 Станина 1
6Р83.5 Коробка переключения 2
6Т82Г-1.85А Пульт боковой 3
6Т83Ш.30 Коробка скоростей 4
6Р13К.93.100-03 Устройства электромеханического зажима инструмента 5
6Т83Ш-1.150 Хобот 6
6Т82Ш-1.310 Поворотная головка 7
6Т82Ш-1.320 Накладная головка 8
6Т83Г-1.70.000-07 Стол и салазки 9
6Т82Г-29.821 Пульт основной 10
6Т83Ш-29.600 Консоль 11
6Т82Г-1.40 Коробка подач 12
6Т83Ш-29.811 Станция управления 13

Перечень составных частей станка 6Т83Ш

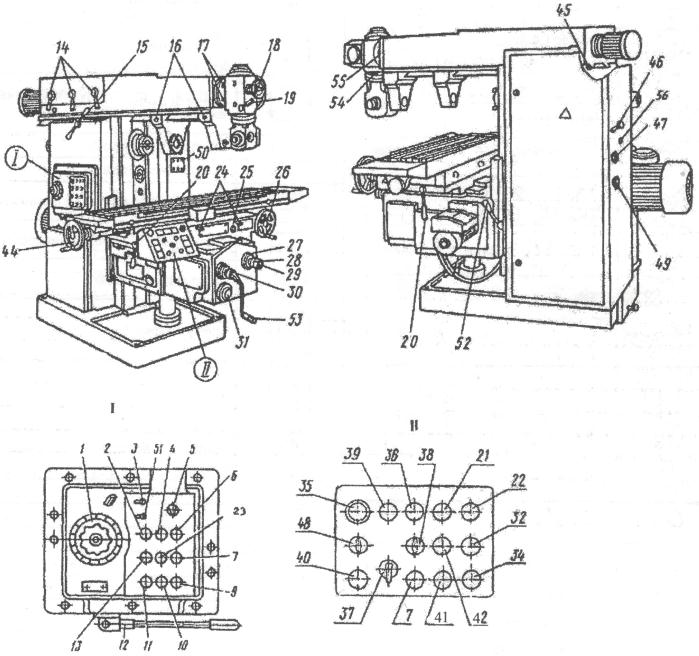

Перечень органов управления


Позиция на рис. Органы управления и их назначение
1 Указатель скоростей шпинделя
2 Кнопка "Пуск шпинделя" (дублируящая)
3 Переключатель "Зажим - отжим инструмента"
4 Кнопка "перемещение стола вправо - вперед - вниз"
5 Переключатель выбора направления перемещения стола
6 Кнопка "Перемещение стола влево - назад- вверх"
7 Кнопка "Стоп перемещения стола"
8 Кнопка "Толчок шпинделя"
9 Кнопка "Стоп шпинделя (дублирующая)"
10 Кнопка "Стоп" аварийная
11 Кнопка "Быстрое перемещение стола" дублирующая
12 Рукоятка переключения скоростей шпинделя
13 Кнопка "Толчок шпинделя" поворотной головки
14 Рукоятки переключения скоростей шпинделя поворотной головки
15 Ручное перемещение хобота
16 Зажимы серьги
17 Зажим поворотной головки
18 Махович выдвижения гильзы шпинделя
19 Рукоятка зажима гильзы шпинделя
20 Зажимы салазок
21 Кнопка "Перемещение стола влево"
22 Кнопка "Перемещение стола вправо"
24 Зажимы стола
25 Переключатель включения режима работы стола "Ручной - Механический"
26 Маховик ручного продольного перемещения стола
27 Кольцо - нониус
28 Лимб механизма поперечных перемещений стола
29 Ручное поперечное перемещение стола
30 Ручное вертикальное перемещение стола
31 Грибок переключения подач
32 Кнопка "Перемещения стола вперед"
34 Кнопка "Перемещение стола назад"
35 Кнопка "Стоп" аварийная
36 Кнопка "Пуск шпинделя"
37 Переключатель выбора режимов работы станка
39 Кнопка "Стоп шпинделя"
40 Кнопка "Быстрое перемещение стола", "Пуск цикла"
41 Кнопка "Перемещение стола вниз"
42 Кнопка "Перемещение стола вверх"
44 Маховик ручного продольного перемещения стола (дублирующий)
45 Зажим хобота на станине
46 Вводной выключатель
47 Переключатель направления вращения шпинделя "Влево - вправо"
48 Переключатель насоса охлаждения "Включено - выключено"
49 Переключатель направления вращения шпинделя накладной головки "Влево - вправо"
50 Переключатели выбора автоматических циклов
51 Переключатель выбора пульта управления
52  Зажим консоли
53 Рукоятка ручного вертикального и поперечного перемещения стола (съемная)
54 Зажим накладной головки
55 Штифт нулевой фиксации
56 Кнопка питания нулевого расцепителя вводного выключателя

Перечень органов управления 6Т83Ш

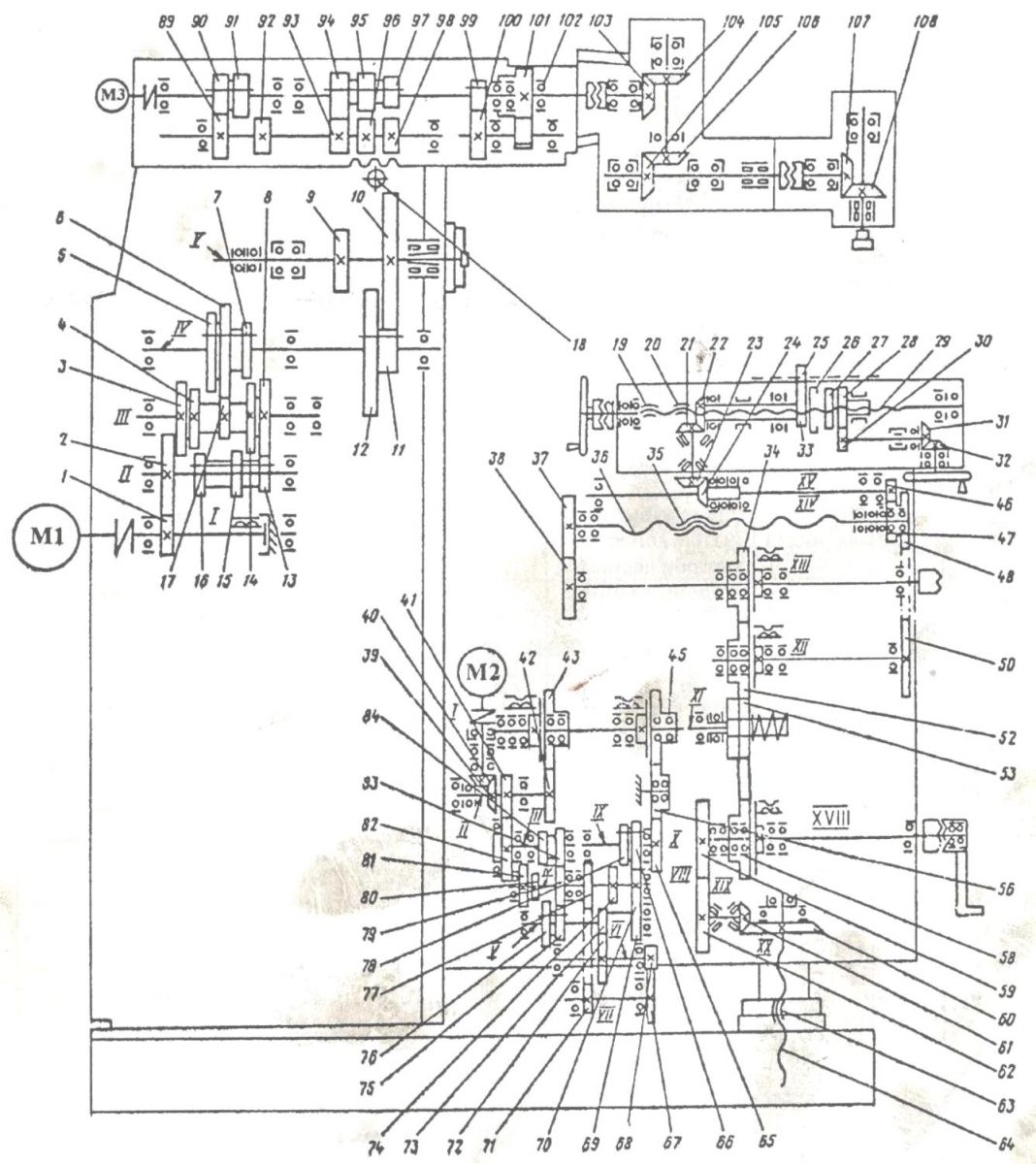

Схема кинематическая 6Т83Ш
Схема кинематическая 6т83ш_маленькая

 Привод горизонтального шпинделя и шпинделя накладной головки осуществляется от отдельных фланцевых электродвигателей через упругие соединительные муфты.
Частота вращения шпинделей изменяется путем передвижения зубчатых блоков по шлицевым валам.
Горизонтальный шриндель имеет 18, а шпиндель накладной головки - 11 различных скоростей.
Перечень деталей к кинематической схеме приведен в таблице.
  Привод подач, включающий цепь ускоренного хода, цепь рабочих подач осуществляется от фланцевого электродвигателя, размещенного на правой стороне консоли. Посредством четырех двухвенцовых зубчатых блоков и одновенцевого подвижного зубчатого колеса включения перебора, коробка подач обеспечивает получение 22 различных подач
, которые передаются на выходной вал привода, снабженный муфтой включения ускоренного хода, муфтой включения рабочих подач и предохранительной шариковой муфтой. С зубчатого венца предохранительной муфты 53 движение поступает на коробку раздачи движение по ходовым винтам, где для каждой координаты перемещений стола установлено по одной управляющей электромагнитной муфте.Движение стола в заданном направлении обеспечивается включением соответствуеющнй муфты в раздаточной коробке.
   Ускоренные перемещения получаются включением муфты ускоренного хода 43 и электродвигателя подач, движение с которого через конические зубчатые колеса 39 и 40 передается на вал II а затем через колесо 42 сообщается зубчатому венцу муфты 43, свободно обкатывающемуся на валу XI и взаимодействующему с электромагнитной муфтой включения ускоренного хода.
    Рабочие перемещения обеспечиваются включением муфты подач 45 при работающем двигателе и разомкнутой муфте ускоренного хода. Скорость вращения выходного вала XI при включенной подаче определяется положением передвижных зубчатых блоков в коробке подач.
   При включении механического перемещения стола станка начало движения происходит с выдержкой времени до 2 с.
   Установочные ручные перемещения стола производятся маховиками 26 и 44. Перемещения салазок и консоли - съемной рукояткой 53, гильзы поворотного хода - маховиком 18.

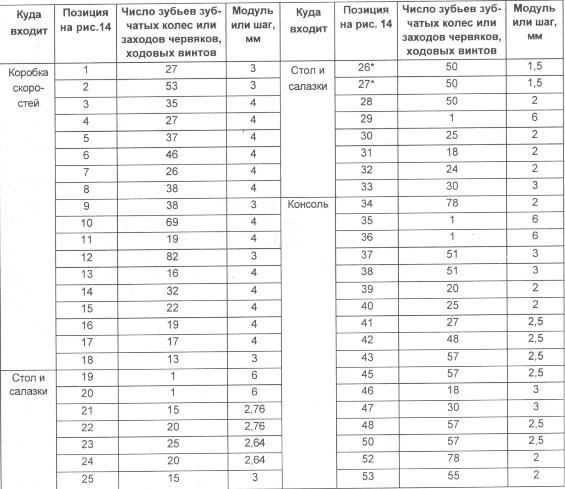

Перечень зубчатых колес, червяков и ходовых винтов 6Т83Ш
Перечень зубчатых колес, червяков и ходовых винтов 6Т83Ш

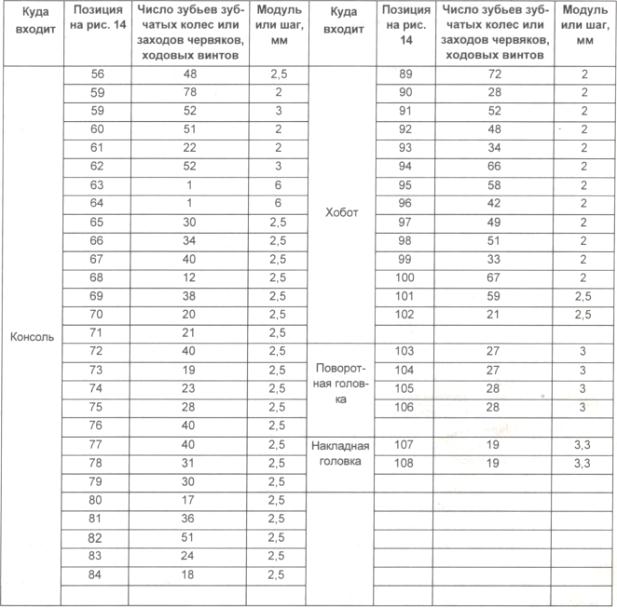

Перечень зубчатых колес, червяков и ходовых винтов 6Т83Ш_2
Примечание: для станков с электрооборудованием на 60Гц число зубьев зубчатого колеса 1 равно 24 и далее соответственно: 2-56, 39-18, 40-25, 93-30, 94-62, 95-70, 96-38, 97-53, 98-47.
* - зубчатые полумуфты.

Краткое описание ссборочных единиц станка 6Т83Ш

Станина.
Станина - основная сборочная единица, на которой монтируются составные части и механизмы станка. Жесткость конструкции станины достигается за счет развитого основания и большого числа ребер. По вертикальным направляющим станины перемещается консоль, по горизонтальным - хобот. Для ограничения хода консоли с левой стороны станины крепится планка с кулачками. С правой стороны на станине установлена станция управления. Сзади к станине прифланцованы электродвигатели главного движения и механизма крепления инструмента. Внутри корпуса станины имеется резервуар для масла. Станина устанавливается на основание, которое служит и опорой винта подъема консоли. Сзади на основание установлен насос подачи охлаждающей жидкости.
Хобот.

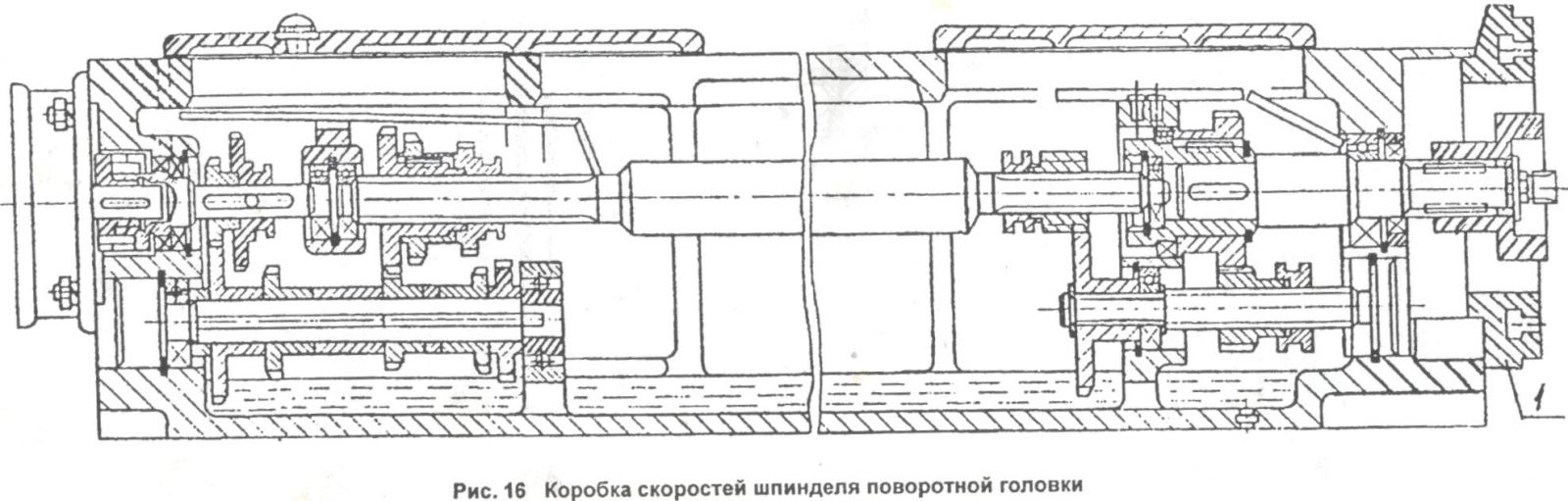

Хобот представляет собой самостоятельную сборочную единицу. В нем монтируется коробка скоростей (рис.16привода шпинделей поворотной головки. Изменение скоростей шпинделя осуществляется передвижением зубчатых блоков по шлицевым валам рукоятками  14 в соответствии с установленными на них табличками. Перемещение хобота в направляющих станины осуществляется вращением рукоятки 15. Перед перемещением хобота необходимо отвернуть винт 45 на 4-5 оборотов для получения легкого хода. При необходимости использования станка как обычного горизонтального на направляющих хобота могут быть установлены серьги (рис 15). Расточка отверстия серьги под подшипник выполнена индивидуально для каждого станка, поэтому ПЕРЕСТАНОВКА СЕРЕГ С ОДНОГО СТАНКА НА ДРУГОЙ ЗАПРЕЩАЕТСЯ!!!
Как правило, на станке 6Т82Ш применяется одна из серег I или II на станке 6Т83Ш - серьга II, при тяжелых режимах обработки на станке 6Т83Ш могут использоваться две серьги II.

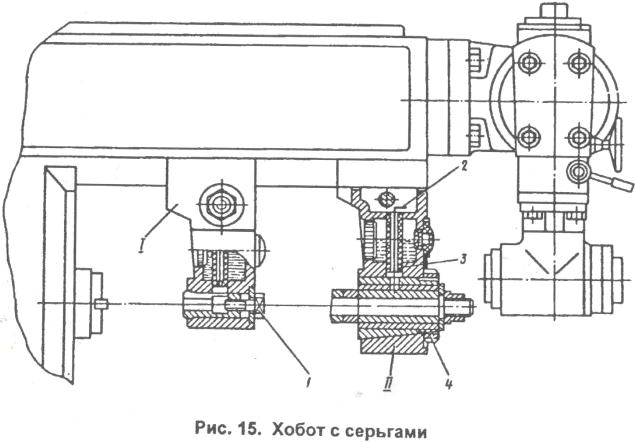

Хобот с серьгами 6Т83Ш

Поворотная головка.
Поворотная головка крепится к хоботу через промежуточную плиту 1 при помощи болтов , введенных в кольцевой Т образный паз и центрируется в кольцевой выточке (рис. 16). Поворотная головка зафиксирована в нулевом положении по отношению к фланцу хобота. Для поворота головки следует освободить ее от нулевой фиксации вращением гайки штифта фиксации и вытягиванием штифта 55 (рис 13). Шпиндель поворотной головки получает вращение от коробки скоростей хобота через кулачковую муфту 1 и конические зубчатые колеса 2,3 (рис. 17) и 4, 5 (рис. 18). Шпиндель представляет собой двухопорный вал, смонтированный в выдвижной гильзе. Перемещение гильзы двухопорной головки производится маховичком , связанным при помощи червяка и зубчатого колеса с рейкой, нарезанной на гильзе шпинделя. Механизм зажима гильзы включает в себя неподвижный упор 1 (рис. 19) и тягу 2.

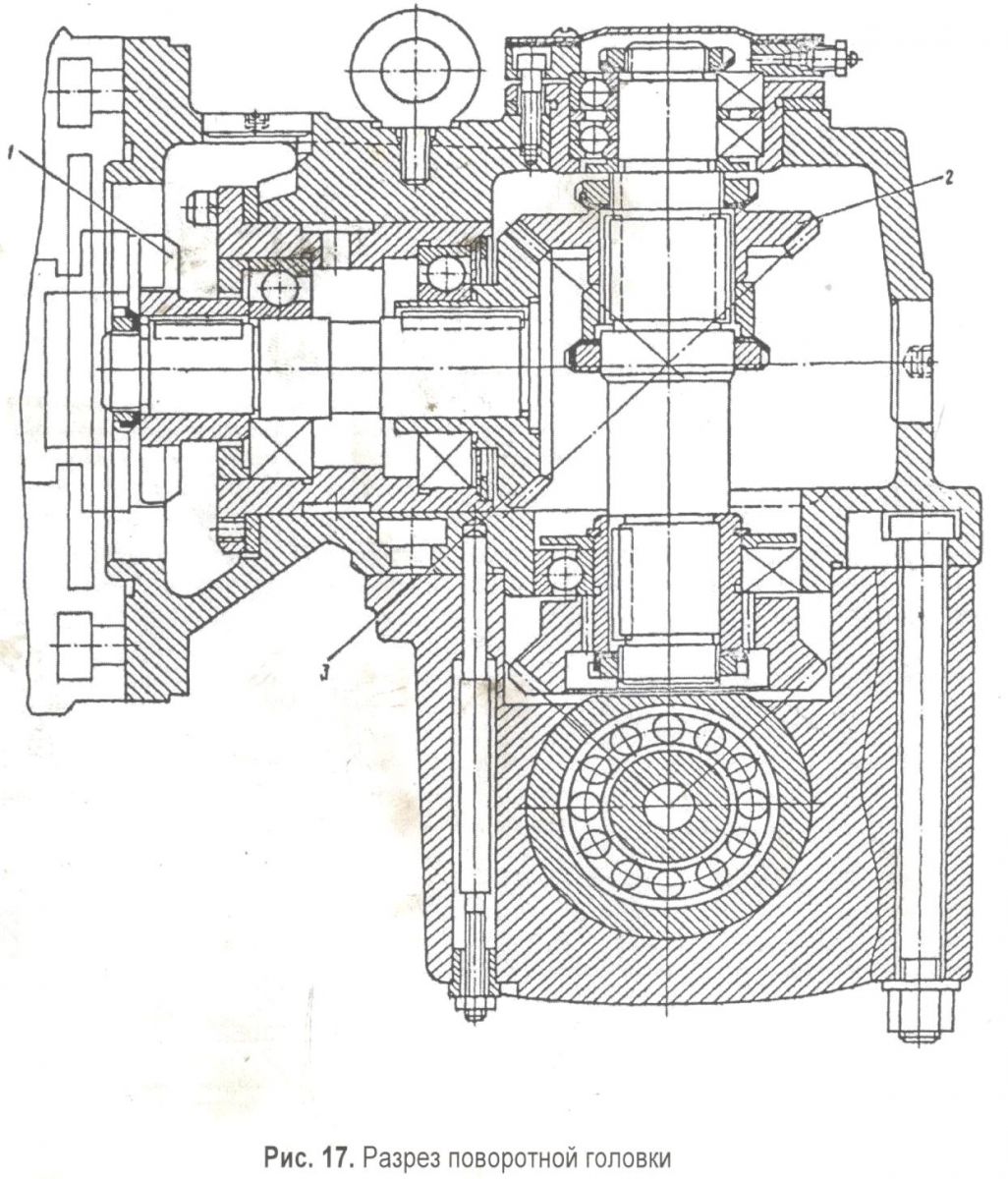

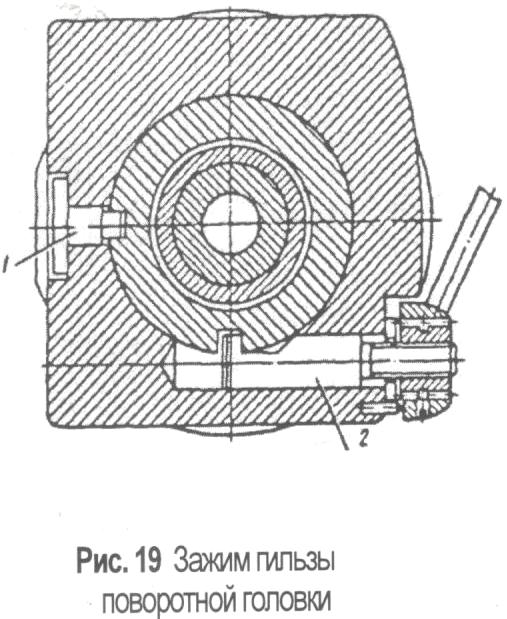

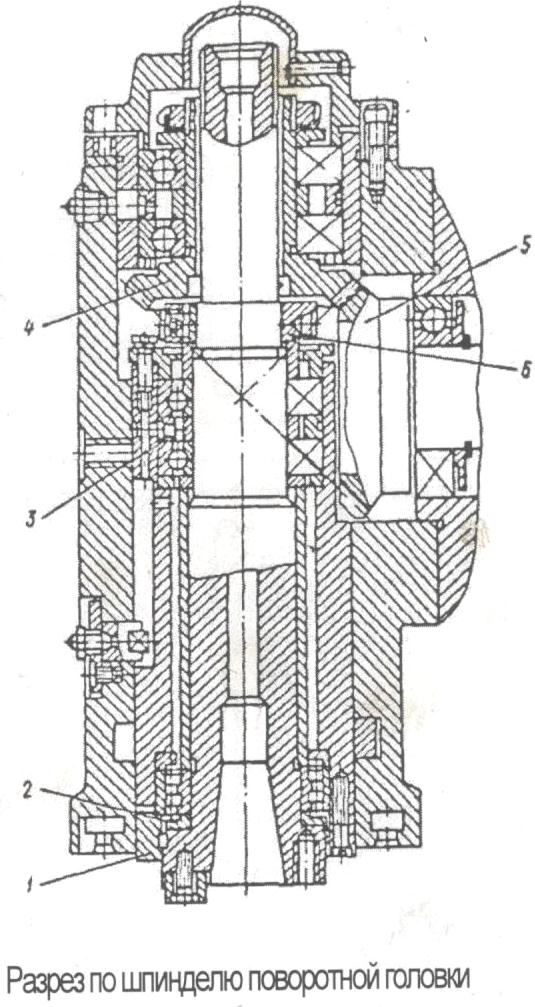

Коробка скоростей шпинделя поворотной головки 6Т83Ш Разрез поворотной головки 6Т83Ш Разрез шпинделя поворотной головки 6Т83Ш  Зажим гильзы поворотной головки 6Т83Ш

Накладная головка.
Накладная головка крепится к поворотной головке посредством Т образного паза. Шпиндель накладной головки получает вращение от шпинделя поворотной головки (рис 20).
Коробка скоростей.
Коробка скоростей горизонтального шпинделя смонтирована непосредственно в корпусе станины. Соединение коробки с валом электродвигателя осуществляется упругой муфтой. На промежуточных валах смонтированы два тройных и один двойной блок шестерен. На моторном валу установлена электромагнитная муфта  II (рис. 21), служащая для торможения шпинделя при останове. Осмотр коробки скоростей можно произвести через окно с правой стороны станины. Шпиндель станка (рис. 21) представляет собой двухопорный вал, геометрическая точность вращения которого определяется, в основном, подшипниками 2 и 4.
Коробка переключения скоростей.
Коробка переключения скоростей позволяет выбирать требуемую скорость без последовательного прохождения промежуточных ступеней. Рейка 1 (рис.22), передвигаемая рукояткой переключения 5, посредством сектора 2 через вилку 10 (рис.23) перемещает в осевом направлении валик 3 с диском переключения 9. Диск переключения поворачивается указателем скоростей 11 через конические зубчатые колеса 2 и 4. Диск имеет несколько рядов отверстий определенного размера, расположенных против штифтов 8 реек 5 и 7, зацепляюшихся попарно с зубчатым колесом 6. На одной из каждой пары реек крепится вилка переключения. При перемещении диска нажимом на штифт одной из пары обеспечивается возвратно-поступательной перемещение реек. При этом вилки в конце хода диска занимают положение, соответствующее зацеплению отдельных пар зубчатых колес. Для исключения возможности жесткого упора зубчатых колес при переключении штифты 8 реек подпружинены.Фиксация лимба при выборе скорости обеспечивается шариком 1, заскакивающим в пазы звездочки 12. Регулирование пружины 13 для четкой фиксации лимба и нормального усилия при его повороте производится пробкой 14. Рукоятка 5 (рис 22) во включенном положении, удерживается за счет пружины 4 и шарика 3. При этом шип рукоятки входит в паз фланца. Соответствие скоростей, значениям отмеченным на указателе, достигается определенным положением конических шестерен 2 и 4 (рис. 23) по зацеплению. Правильное зацепление устанавливается по кернам на торцах сопряженного зуба и впадины или при установке указателя в положение скорости 31,5 м/мин и диска с вилками в положение скорости 31,5 м/мин. Зазор в зацеплении конической пары не должен быть больше 0,2 мм, так как диск за счет этого может повернуться до 1 мм. Смазка коробки переключения осуществляется от системы смазки коробки скоростей разбрызгиванием масла поступающего из трубки в верхней части станины. Отсутствие масляного дождя может вызвать недопустимый нагрев щечек вилок переключения и привести к заеданию последних, их деформацию или поломке вилок.

  иконка21 Коробка скоростей горизонтального шпинделя 6Т83Ш  Иконка22 Механизм переключения скоростей 6Т83Ш Рис23 Разрез по главным осям коробки переключения скоростей 6Т83Ш иконка24 Коробка подач 6Т83Ш Разрез по механизму переключения подач 6Т83Ш

Коробка подач.
Коробка подач обеспечивает перемещение стола по трем координатам с заданной скоростью. Вращение на входной колесо 1 (рис.24) коробки подач поступает с зубчатого венца 5 (рис. 26), установленного на валу 7 консоли. Получаемые в результате переключения блоков шестерен скорости через выходное колесо 3 (рис. 24) и паразитную шестерню 20 (рис.26) передается на муфту подач 18, установленную на размещенном в консоли выходном валу 16 цепи ускоренного хода. Коробка подач и цепь ускоренного хода от поломок при перегрузках защищены шариковой предохранительной муфтой 22. Величина момента, развиваемого муфтой, регулируется изменением усилия пружин, воздействующих на шарики, размещенные в пазах на торце зубчатого колеса. При перегрузке механизма подач шарики, преодолевая усилия пружин, выдавливаются из пазов и зубчатое колесо 21 начинает проскальзывать относительно вала 16, при этом рабочая подача прекращается.
Регулирование муфты считается правильным, если не происходит ее срабатывание при быстром перемещении консоли вверх.

Для достижения плотности стыка коробки подач с консолью по периметру привалочного фланца коробки выполнена канавка прямоугольного сечения , в которую заложен уплотнительный шнур диаметром 5 мм из маслостойкой резины. Подача смазки к узлам привода подач осуществляется плунжерным насосом с приводом  от шарикоподшипника 2, насаженного на эксцентрично выполненную ступицу входного колеса 1 ( рис 24).
Механизм переключения подач
Механизм переключения подач ( рис 25) включает жестко связанный с валом 6 диск 7, подвижный вдоль оси вала диск 2 , штанги 5 с переключающими вилками. При переключении диски движутся во встречном направлении и, воздействуя на торцы штанг, перемещают их и связанными с ними блоки переключаемых шестерен в осевом направлении. Заданное направление перемещения штанг (вправо, влево ) обеспечивается наличием в дисках отверстий, расположенных против соответствующих торцов штанг. Ступица диска 7 снабжена кольцевой проточкой и зубчатым колесом 8, посредством которых механизм переключения подач связан с валом управления 9.
Для переключения подачи , нажать кнопку 14 и вытянуть грибок 13 на себя до отказа. При этом вал 9 потянет за собой вал 6 с диском 7. Диск 2 связанный при помощи рейки 1 и шестерни 21 с валом 6 , в этом случае будет двигаться в противоположном направлении до упора его ступицы в винт 4 , а концы штанг освободятся от взаимодействия с дисками. Последующим поворотом грибка 13 вокруг оси установить по лимбу 11 требуемую величину подачи напротив стрелки указателя 10.
Переключение подачи производится перемещением грибка в осевом направлении до фиксированного положения. Если дослать грибок в исходное положение не удается , то следует снова повторить движение на себя ,при этом воздействие диска 20через толкатель 19 будут замкнуты контакты конечного выключателя 18 , управляющие импульсным включателя двигателя подач, после этого возврат грибка в исходное положение пройдет без затруднения.
Смещение дисков 2 и 7 в осевом направлении предотвращается фиксацией вала 9 во включенном положении шариками 16 и втулкой 15. При нажиме на кнопку 14 шарики попадают в кольцевую проточку валика 17 и освобождают от фиксации вал 9. Фиксация поворота дисков переключения осуществляется подпружиненным шариком 3, расположенным в отверстии рейки 1.

Развертка консоли 6Т83Ш

Консоль является базовым узлом, объединяющим узлы цепи подач станка. Непосредственно в корпусе консоли встроены цепь ускоренных перемещений, коробка раздачи движений по ходовым винтам и вал управления механизмом переключения подач.
