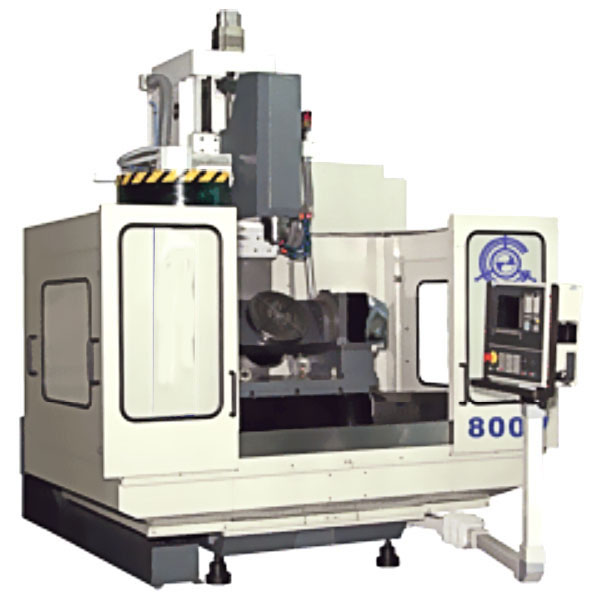

Вертикальный центр с чпу 800V

Стол 800x1600

Цена по запросу
В наличии


Предназначен для комплексной обработки деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства. Выполняет операции сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования.

- Оснащен системой автоматической смены инструмента (АСИ) и числовым программным управлением (ЧПУ);
- Возможность оснащения поворотным столом для четырех- и пяти- координатной обработки;
- Возможность оснащения щупами для измерения детали и инструмента;
- Возможность оснащения различными инструментальными магазинами;
- Возможность черновой обработки крупногабаритных деталей.



ПАРАМЕТРЫ СТОЛА
Размер рабочей поверхности (зеркала) стола, мм. 800 х 1600
Расстояние от торца шпинделя до стола, мм. 1130
Наибольшая масса заготовки, кг. 800
ПАРАМЕТРЫ ШПИНДЕЛЯ
Конус шпинделя SK 40 (DIN 69871)
Количество частот вращения (скоростей) шпинделя бесступенчатое регулирование
Диапазон частот вращения шпинделя, об./мин. 0 - 8000
Номинальный крутящий момент на шпинделе, Нм 95,5
ПЕРЕМЕЩЕНИЯ
Наибольшее продольное перемещение по оси Х, мм. 1400 (стол)
Наибольшее поперечное перемещение по оси Y, мм. 800 (стол)
Наибольшее вертикальное перемещение по оси Z, мм. 1000 (шпиндельная бабка)
Точность позиционирования, мм. 0,01
Количество управляемых координат 4 / 5
Диапазон рабочих подач по осям Х, Y, Z, мм/мин 1 - 15000
Скорость быстрых перемещений по осям Х, Y, Z, м/мин 15 - 25
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН
Количество гнезд в инструментальном магазине, шт. 20
Время смены инструмента, сек. 7
Наибольший диаметр инструмента, устанавливаемого в магазине, мм. 125 (80 без пропуска гнезд)
Наибольшая длина инструмента, устанавливаемого в шпинделе станка, мм. 250
Наибольшая масса оправки, устанавливаемой в магазине, кг. 10
ЭЛЕКТРООБОРУДОВАНИЕ
Система ЧПУ Siemens Sinumerik 802D
Мощность привода главного движения, кВт 15
Установленная суммарная мощность, кВт 40
Номинальное напряжение питания, В 380
ПРОЧИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры (LxBxH), мм. 3460 х 4300 х 3690
Общая площадь станка в плане, кв.м. 14,6
Масса, кг. 9200
