Главная / Станки / BF16 Vario

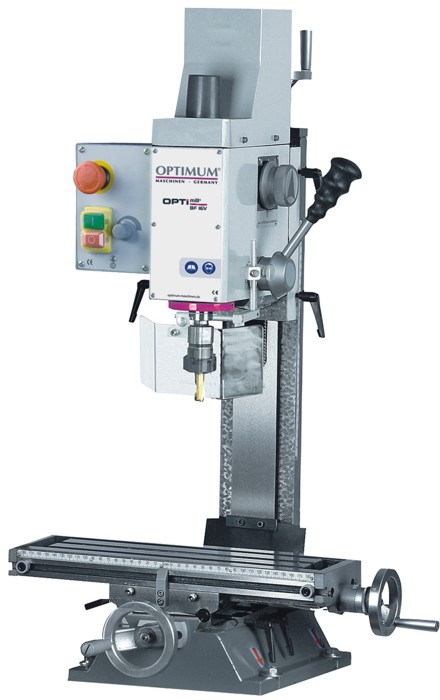

Станок универсально-фрезерный настольный BF16 Vario


99 356.00 руб.
В наличии


  1. Настольный мини фрезерный станок. Идеален для обработки мелких деталей.
  2. Бесступенчатое регулирование скорости вращения шпинделя 50 - 3000 об/мин.
  3. Качественные роликоподшипники обеспечивают радиальное биение шпинделя менее 0,015 мм.
  4. Двухступенчатый приводной механизм.
  5. Точные и надежные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками.
  6. Поворотная на ± 90° фрезерная головка с возможностью закрепления в любом угловом положении.
  7. Простая и удобная панель управления.
  8. Массивный и точный координатный стол с желобом для стока СОЖ.
  9. Регулируемые гайки на всех ходовых винтах позволяют полностью устранить люфт.
  10. Регулируемые упоры перемещения стола, легко читаемая измерительная шкала на фронтальной части стола.
  11. Передвижной по высоте защитный экран.
  12. Большие возможности по очень хорошей цене.

Параметры BF16 Vario

Номер артикула

333 8116

Двигатель

500 Вт 220 В ~50 Гц

Максимальный диаметр рассверливания в стали

16 мм

Максимальный диаметр сверления в стали

12 мм

Максимальный диаметр торцевой фрезы

63 мм

Максимальный диаметр концевой фрезы

20 мм

Вылет оси шпинделя

175 мм

Нижний диапазон

100 - 1500 об/мин

Верхний диапазон

200 - 3000 об/мин

Конец шпинделя

MK 2 / M 10

Ход пиноли

50 мм

Поворот

± 90°

Приводной механизм

2-ступенчатый, бесступ. регулирование

Перемещение по оси Z

210 мм

Размер стола

400 х 120 мм

Перемещение по оси X

220 мм

Перемещение по оси Y

160 мм

Размер Т-образных пазов

10 мм

Расстояние между пазами

35 мм

Длина

505 мм

Ширина

465 мм

Высота

795 мм

Масса станка

60 кг

Комплект поставки BF16 Vario:

Переходная оправка МК2/М10 - В16.

Комплект инструмента для обслуживания.

Руководство по эксплуатации на русском языке.

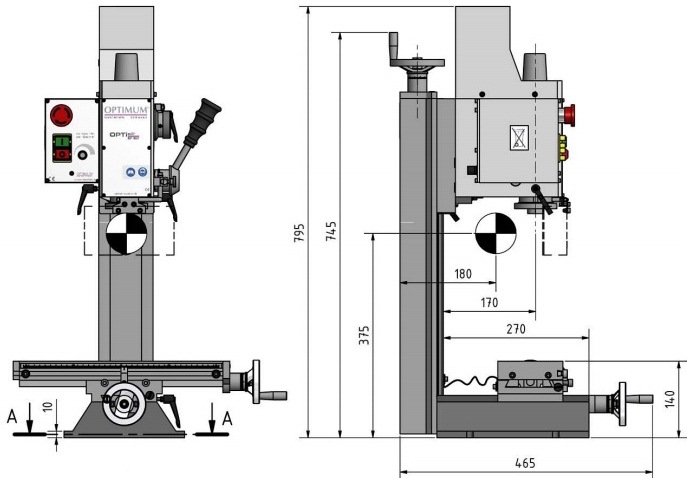

Габаритные размеры и план установки:

габаритные размеры и план установки BF16Vario

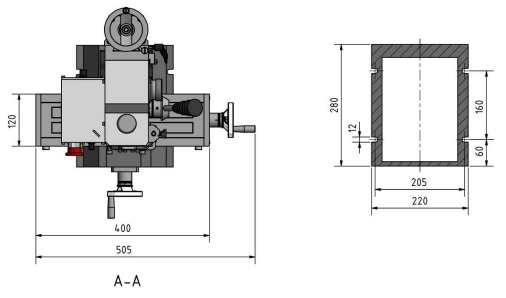

План установки bf16vario

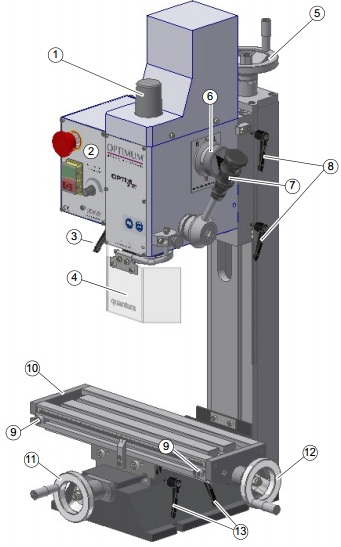

Органы управления BF16Vario

BF16Vario органы управления

1 Защитная крышка зажимной тяги

2 Панель управления

3 Рукоятка зажима пиноли

4 Защитный экран

5 Рукоятка вертикального перемещения фрезерной головки

6 Переключатель диапазона числа оборотов

7 Ручка подачи пиноли

8 Зажимной рычаг фрезерной головки

9 Упор стола

10 Координатный стол

11 Маховик поперечной подачи

12 Маховик продольной подачи

13 Рукоятка зажима стола
