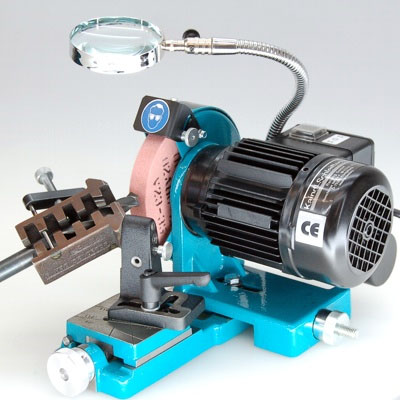

BSG-20 Сверлозаточной станок


Цена по запросу
В наличии


   Сверлозаточной станок используют для заточки всех распространенных видов сверл с диаметром закрепляемой части 1-20 мм.
- Самоцентрирующаяся патентованная призматическая система крепления дает возможность очень точно и закрепить любой затачиваемый инструмент;
- поворотной прецизионной зажимной призмой обеспечивается симметричная заточка, что дает возможность очень быстро и с отличным качеством затачивать различные типы сверл;
- Кинематика станка обеспечивает симметричную и точную заточку сверл по задней грани и формирует заданный угол затыловки и угол при вершине;
- Станок имеет разметку угла при вершине затачиваемых сверл на 180°, 130°, 118° и 90°, так же фиксированный угол при спиральной затыловке и три фиксированных угла при ступенчатой затыловке;
- Основная заточка сверла производится по задней грани сверла;
- Зажимная призма с затачиваемым инструментом устанавливается на подвижном суппорте, обеспечивающем подачу инструмента на заточной круг;
- Абразивный круг с электродвигателем установлен на втором подвижном суппорте, обеспечивающем поперечное смещение заточного круга;
- Перемещение суппортов производится при помощи рукояток. Суппорта перемещаются открытым ходовым винтом по отрытым комбинированным направляющим (цилиндрическая+плоская направляющая ). Конструкция станка дает возмоность повернуть один суппорт относительно другого на 90°;
- Заточной круг зажимается в быстросъемных фланцах, за счет чего можно максимально быстро менять заточные круги, в зависимости от выполняемой заточки, без потери точности установки круга.



Диаметр затачиваемого сверла, мм. 1 - 35 (диаметр закрепляемой части 1-20 мм.)
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. 125 х 20 х 20 (max)
Частота вращения шпинделя, мин -1 2800
Мощность привода главного движения, кВт 0,12
Номинальное напряжение питания, В 230
Габаритные размеры (LxBxH), мм. 310 х 220 х 190
Масса, кг. 8,7

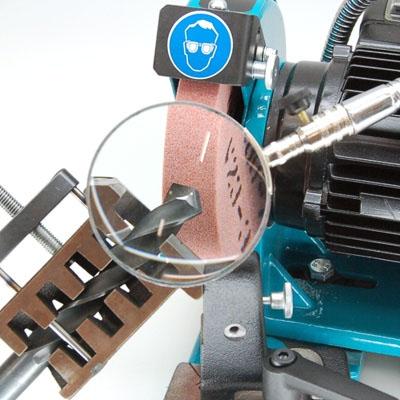

Сверло-заточной станок

КОМПЛЕКТ ПОСТАВКИ:

- Станок в сборе;

- Корундовый шлиф.круг (125х20х20, зернистость К80);

- Быстросъемные фланцы для шлиф.круга;

- Техническая документация.

ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА:

- Оптика с деформируемой поворотной стойкой;

- Приспособление для правки круга алмазом;

- Чистящий брусок для алмазного круга.

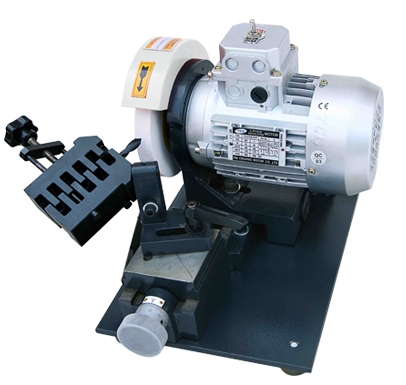

Аналог станка BSG-20
