Долбежная головка ГД-100М для фрезерных станков (ход 100 мм)


Цена по запросу


Долбежная головка ГД-100М предназначена для долбления шпоночных пазов, шлицев, зубьев шестерен и выполнения других долбёжных операций преимущественно в мелкосерийном и ремонтном производстве.

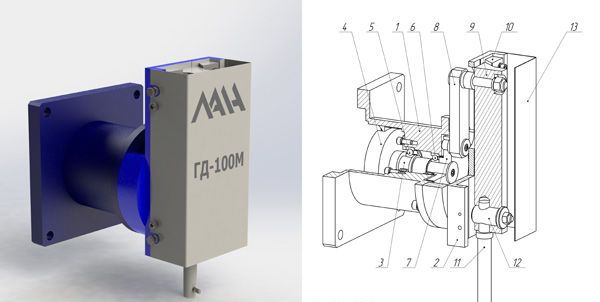

Изготавливается в стальном корпусе. Отличается повышенно жесткостью. В отличие от существующих аналогов имеет верхнее расположение шатуна, что увеличивает максимальную высоту устанавливаемой детали. Этот фактор особенно важен для малых горизонтально-фрезерных станков.

Головка устанавливается на фрезерные станки: 6Р10, 6Т104, 6Р12, 6Р13, 6Р81, 6Н81, 6К81, 6К81Г, 6Р82, 6Р82Ш, 6К82, 6К82Г, 6Н82, 6Т82Г, 6Т82, 6Т82Ш, 6Т83, Т83Г, 6Т83Ш, 675, 676, 676П, 67К25, ДФ-6725, 6Б75В, ОРША-Ф32У, ОРША-Ф32Ш, ОРША-Ф32Г, FU400, FW400, FU315, FW315, FU400MR, FU315MR, 6К81Ш, 6К12, 6К82Ш, 6К82Г, 6М82Ш, 6ДМ13, 6ДМ83Ш, ФС-250, 6Т80Ш, SMK 25-32, FN-22, FWD-320, СФ-676, ВМ131, JY-2HT, FNS-55, ФГВ 322, FU-321

Основные технические характеристики головки ГД-100М

Ход долбяка, мм

100

Число двойных ходов за 1 оборот шпинделя

1

Максимальная ширина резца, мм

10

Угол поворота головки, градусов

±180

Масса (зависит от модели станка), кг

от 35 до 85

Габаритные размеры основной части, мм

400х400х350

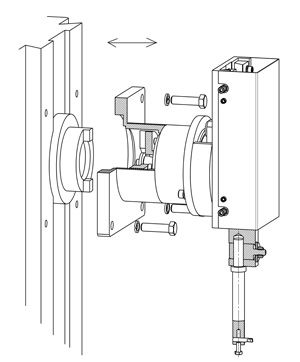

Привязка станка в большинстве случаев выглядит, как указано на рисунке

Модель станка

Диам. фланца D, мм

Диам. шп. d, мм

L1, мм

L2, мм

L3, мм

Ширина сухаря b, мм

Резьба в станине M, мм

A, мм

B, мм

6Р82, 6Р82Г, 6Р82Ш, 6М82

165

129

16...30

12

58...72

26

М16

260...262

200

6Т82, 6Т82Г, 6Т82Ш

165

129

16...30

12

58...72

26

М16

260...262

200

6Р81, 6Н81, 6М81

190

89

8...16

10

38

19

М16

235 или 250

185

У вертикально-фрезерных и консольно-фрезерных станков для установки долбежной головки необходимо снять вертикальную головку.

У некоторых станков посадка головки осуществляется по выступу, у других - по расточке.

При заказе головки необходимо сообщить:

  • Размеры горизонтального шпинделя (линейные размеры, наружный диаметр, размеры сухарей или пазов)
  • Посадочный диаметр выступа или расточки.
  • Величину выступа или глубину расточки.
  • Расположение и размеры отверстий в станине (если есть).
