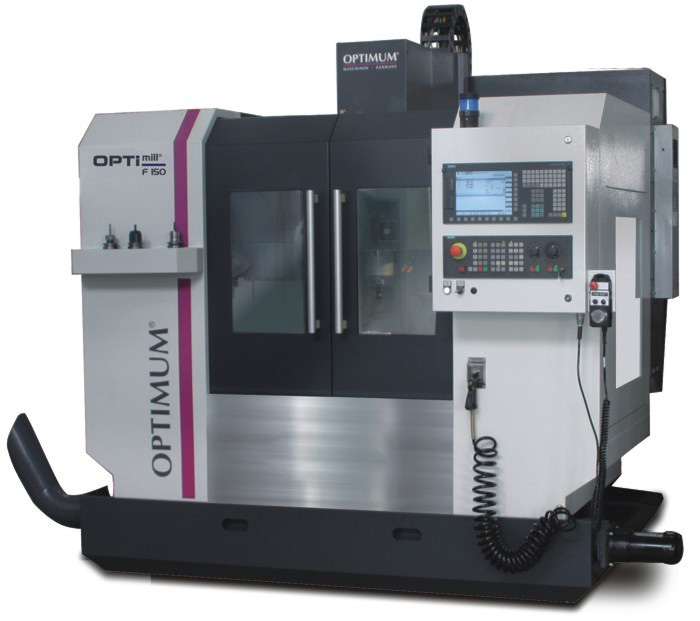

Вертикальный обрабатывающий центр F150


Цена по запросу
В наличии

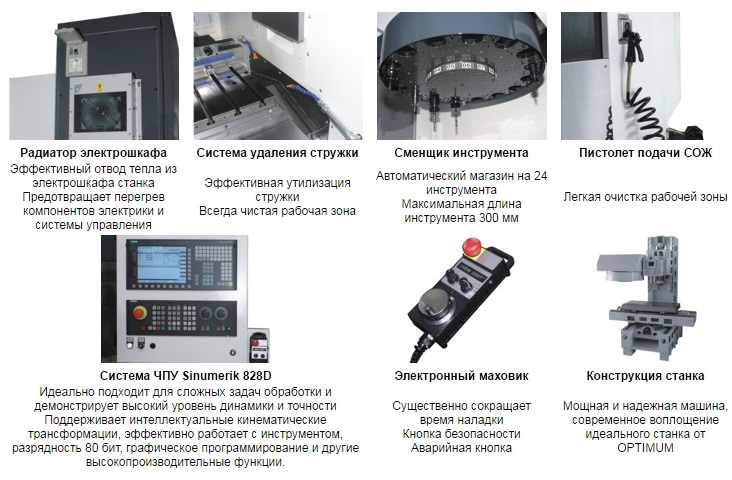

  • Скоростной, мощный, точный и надежный станок.
  • Инновационная система ЧПУ Siemens Sinumerik 828D.
  • Тяжелая, жесткая конструкция.
  • Высокая производительность.
  • Линейные направляющие на всех осях обеспечивают высокую скорость установочных перемещений.
  • Сменщик инструментов автоматический на 16 инструментальных позиций.
  • Высокая надежность: станина изготовлена из серого высококачественного чугуна марки MEEHANITE.
  • Прецизионно отшлифованный стол с четырьмя Т-образными пазами.
  • Многочисленные ребра жесткости основания исключают его перекос при больших нагрузках.
  • Прецизионно отшлифованные предварительно нагруженные высокопроизводительные шариковые винты O32 x P8 x C3 по всем трем осям.
  • Прямой привод серводвигателей с высоким крутящим моментом по всем трем осям.
  • Транспортер для удаления стружки.
  • Система подачи СОЖ, бак имеет емкость 210 литров.
  • Для очистки зоны резания - чистящий пневмопистолет.
  • На всех трех осях телескопические защитные кожухи.
  • Разъемы USB, RJ45 и электропитание 220В.
  • 2 года гарантии на систему ЧПУ Siemens.

Дополнительные опции:

  • 4 ось - поворотный стол 100 мм + ручной 3-кулачковый патрон 100 мм.
  • 4/5 ось - поворотно-наклонный стол 100 мм + ручной 3-кулачковый патрон 100 мм.
  • Высокоскоростной шпиндель 12.000 об/мин.
  • Магазин на 24 инструмента типа Arm с двухзахватной "рукой".
  • Токарный патрон 120 мм для 4-й оси.
  • Задняя бабка для 120 мм токарного патрона 4-й оси.
  • Встроенная система охлаждения инструмента через шпиндель 20 бар.
  • Внешняя система охлаждения инструмента через шпиндель 20 бар.
  • Внешняя система охлаждения инструмента через шпиндель 70 бар.
  • Кондиционер электрошкафа (замена стандартного радиатора).
  • Датчик измерения инструмента Renishaw TS 27R.
  • Бесконтактный датчик измерения инструмента Renishaw NC4.
  • Датчик измерения детали Renishaw OMP60.
  • Ленточный транспортер для удаления стружки.
  • Тележка для стружки.
Электропитание
Общая потребляемая мощность 25 кВт 380 В ~50 Гц
Привод шпинделя 12 кВт (S1: 9 кВт)
Насос подачи СОЖ 1,27 кВт
Крутящий момент шпинделя 57 Нм
Шпиндель
Число оборотов шпинделя 10 - 10 000 об/мин
Конец шпинделя ISO 40 DIN 69871
Максимальный диаметр торцевой фрезы 63 мм
Максимальный диаметр концевой фрезы 32 мм
Размер стола, Д х Ш 900 х 410 мм
Размер Т-пазов, ширина / количество / между 16 мм / 4 / 102 мм
Расстояние шпиндель-стол 102 - 562 мм
Максимальная нагрузка на стол 350 кг
Вылет оси шпинделя 480 мм
Сменщик инструмента
Количество инструмента 16
Максимальный диаметр инструмента 89 мм
Максимальная масса инструмента 8 кг
Время смены инструмента, инструмент-инструмент 3,5 с
Перемещения
Ось X 760 мм
Ось Y 430 мм
Ось Z 460 мм
Подача по осям
Рабочая подача (оси X, Y, Z) 10 000 мм/мин
Быстрый ход (оси X, Y, Z) 24 000 мм/мин
Точность
Повторяемость 0,005 мм
Позиционирование ± 0,005 мм
Габаритные размеры
Длина 3000 мм
Ширина 2050 мм
Высота 2310 мм
Емкость бака СОЖ 210 литров
Масса станка 3520 кг
