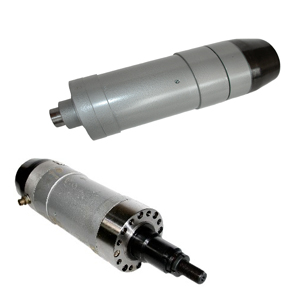

Головки ЭМГ-50, ЭМГ-51, ЭМГ-52, ЭМГ-53


Цена по запросу
В наличии


Головки ЭМГ предназначены для механизированного зажима инструмента в шпинделях фрезерных, расточных и других станков, привода кулачков токарных патронов, перемещения пинолей задних бабок. Головки могут встраиваться как во вновь создаваемое оборудование, так и при модернизации действующих станков.

Предусмотрено четыре исполнения головок:
– ЭМГ 50 – вращающаяся с тянущим выходом;
– ЭМГ 51 – стационарная с вращательным выходом;
– ЭМГ 52 – вращающаяся с вращательным выходом;
– ЭМГ 53 – стационарная с вращательным выходом.
     Головки ЭМГ 50 и ЭМГ 52 устанавливаются непосредственно на шпинделе станка посредством переходного фланца и вращаются вместе с ним. Подвод электроэнергии осуществляется с помощью щеток.
    Максимальная скорость вращения шпинделя станка 3200 мин-1.
    Указанные головки отбалансированы динамически. Максимальный дисбаланс 80 г×см.
    Головки ЭМГ 51 и ЭМГ 53 являются стационарным вариантом головки ЭМГ 52.
Наименование Тип
ЭМГ50 ЭМГ51 ЭМГ52 ЭМГ53
Тяговое усилие (регулируемое), кН 15–45
Крутящий момент (регулируемые) статистический, Н-м 10–25 50–100 50–100
Частота вращения выходного вала (расчетная)
при частоте тока 50 Гц, мин-1 210(3,5) 70(1,17) 70(1,17)
при частоте тока 60 Гц, мин-1 250(4,17) 84(1,4) 84(1,4)
Скорость продольного хода штока (расчетная)
при частоте тока 50 Гц, мм/мин 375
при частоте тока 60 Гц, мм/мин 450
Ход штока, не менее, мм 45
Частота включений в минуту, не более 2 2 2 2
Габарит (диаметр х длина до торца монтажного фланца), мм 130×408 130×360 130×408 130×630
Масса, не более, кг 21 18 20 18
