Главная / Станки / HCP-42 (обновленный)

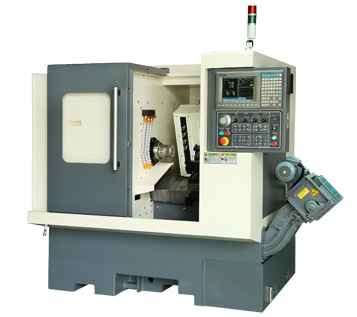

Токарный автомат с ЧПУ HCP-42 (обновленный) Линейная система инструментов/ Револьверная головка


Цена по запросу
Под заказ 14 дней


  1. Диаметр обрабатываемого прутка: Ø42 мм
  2. Шпиндель А2-5 для работы с 6” гидравлическим патроном

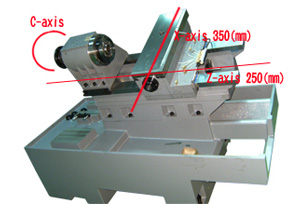

  3. Опционная С-ось для позиционирования угла и контура обработки внешнего диаметра
  4. Опционный блок приводных инструментов (Y-ось ER-20); блок приводных инструментов для осевой обработки. Валы расстояния до 55 мм

Модель HCP-42(New Type)
Диаметр обработки над направляющими станины, мм 300
Стандартный диаметр обработки, мм 140
Макс. диаметр обработки, мм 250
Макс. длина обработки, мм 150
Гидравлический патрон, дюйм 6"
Диаметр отверстия в шпинделе, мм 45Ø
Макс. диаметр обрабатываемого прутка (мм) 42Ø
Перемещение по оси X, мм 350
Перемещение по оси Z, мм 250
Ускоренное перемещение по оси X, м/мин 20
Ускоренное перемещение по оси Z, м/мин 20
Частота вращения шпинделя, об/мин 50-6000
Размер инструмента для обработки наружного диаметра 20口
Размер инструмента для обработки внутреннего диаметра 20Ø
Объем бака СОЖ, л 110
Насос СОЖ, HP 1/4
Цанговый патрон C44/173E
Двигатель шпинделя, кВт 5
Осевой серводвигатель X, Z, кВт 1
Гидравлическая револьверная головка, кол-во позиций 8
Вес, кг 2350
Габариты (Длина x Ширина x Высота), мм 1722×1473×1785



Стандартная  Дополнительная комплектация- нет

Комплектация HCP-42(New Type)
Шпиндель простого ременного привода
А2-5 шпиндель для 42мм диаметра прутка или патрон 6"
А2-4 шпиндель для 30мм диаметра прутка или патрон 5"
Цанга (161 Е для 25 мм диаметра прутка/ 163Е для 30 мм / 173Е для 42 мм)
Гидравлический трехкулачковый патрон или цанговый патрон (по выбору)

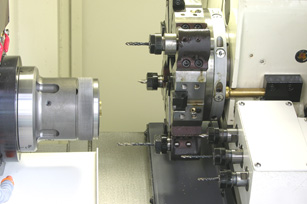

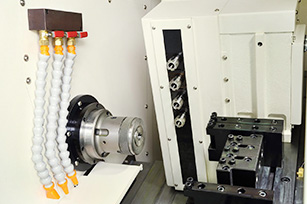

Линейная инструментальная плита
Держатель инструмента для обработки внутреннего диаметра (ID Ø20)
Втулка переходная для фрез (I.D. Ø6,8,10,12,16 / O.D.Ø20)
Верхний/нижний/двухсторонний держатель инструмента, 20□
Гидравлическая револьверная головка на 8 позиций
Держатель инструмента для обработки внутреннего диаметра (ID Ø20)
Разделитель
Лампа освещения рабочего пространства
Набор инструментов для обслуживания станка
Выравнивающие блоки
Автоматическая система смазки
Сигнальная лампа
Система охлаждения и поддон для стружки
Насос СОЖ, 1/4HP
Датчик состояния приводного ремня шпинделя
Насос СОЖ высокого давления, 1HP
Стабилизатор напряжения
Трансформатор
Стружкоуборочный конвейер
Фильтр масляного тумана
Маслоотделитель (масляный скиммер)
Кондиционер
Вытягиватель прутка (грейфер)
Стандарты СЕ
Приемник обработанных деталей
Приемник и конвейер обработанных деталей
Устройство автоматической подачи прутка
Датчик состояния гидравлического цилиндра с устройством сбора охлаждающей жидкости
Двигатель шпинделя, 7.5HP
Двигатель шпинделя, 10HP
С -ось с тормозным диском для контурной обработки
Радиальный приводной инструмент на 4 позиции (ER-16), Y-ось
Радиальный приводной инструмент на 4 позиции (ER-20), Y-ось
Осевой приводной инструмент на 3 позиции
Радиальный приводной инструмент, верх, 1 позиция
Приводной инструмент вертикального типа, 1 позиция
Радиальный приводной инструмент, низ, 1 позиция
Syntec 900T Standard
Syntec 900T All in One
Fanuc
