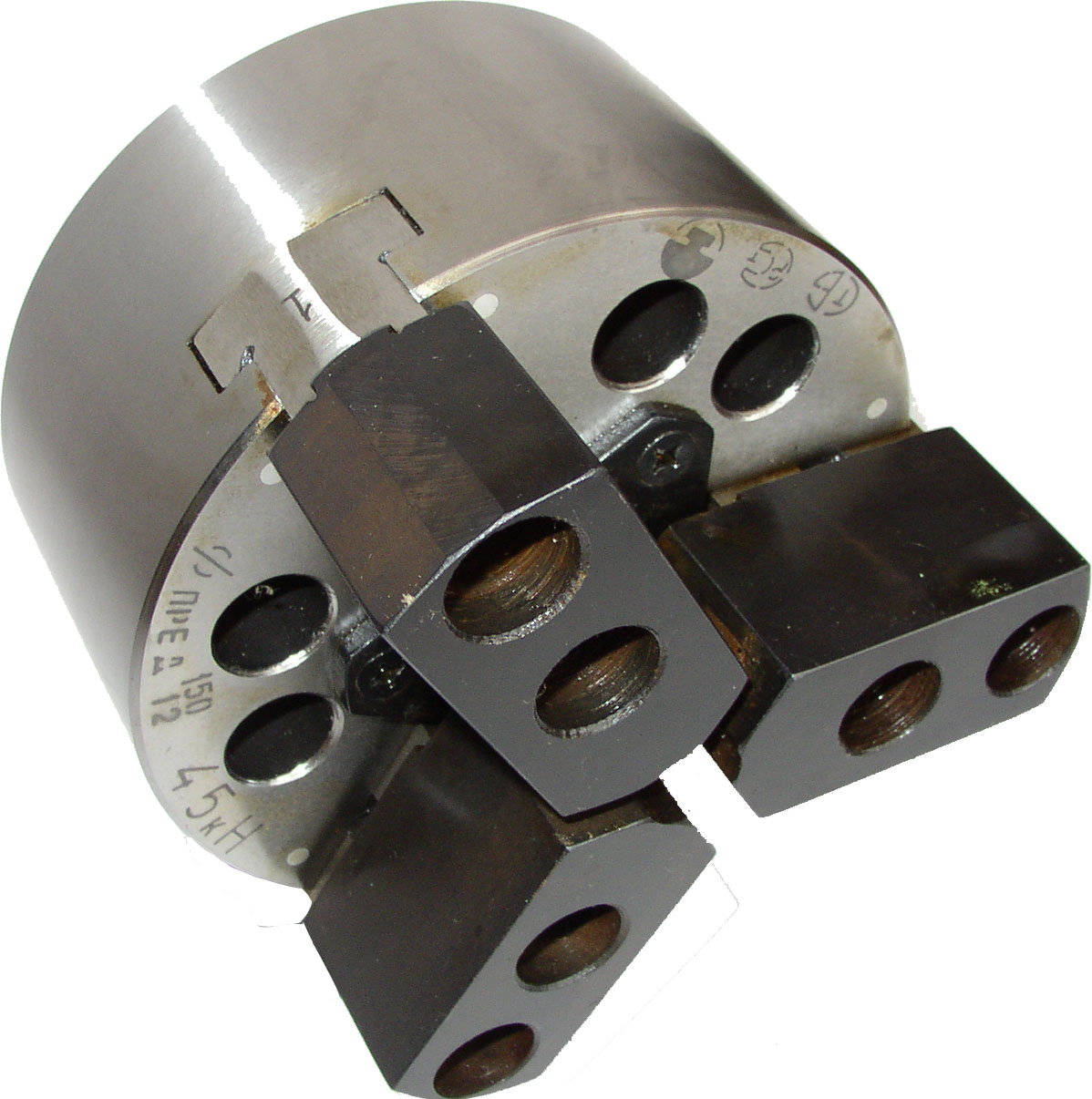

Клиновые для токарных станков-автоматов


Цена по запросу
В наличии




Наружный диаметр патрона А, мм 125 150 160 200
Количество кулачков 3
Высота патрона В, мм: 65 75 75 90
Высота патрона до основного кулачка С, мм: 72 82 82 92
Диаметр зажимаемых поверхностей, мм 8-125 12-150 12-160 20-200
Ход кулачка Н, не менее, мм 4,0 5,3 5,3 6,7
Максимально допустимая частота вращения, мин-1 3600 3600 3600 3000
Диаметр присоединительного пояска D, мм 100 120 130 165
Глубина присоединительного пояска G, мм 6 8 8 8
Диаметр расположения крепежных отверстий F, мм 82,6 104,8 104,8 133,4
Кол-во/диаметр крепежных отверстий n/d, мм 6х11
Ход штока L,мм 16 20 20 25
Размер резьбы тяги М М12 М16 М16 М20
Максимальное усилие, передаваемое приводом, даН 1500 2000 2000 4000
Суммарная сила зажима в кулачках, даН 3000 4500 4500 6000
Точность центрирования при взаимозаменяемости кулачков, мм 0,15 0,15 0,15 0,15
Точность центрирования при непосредственной расточке кулачков, мм 0,05 0,06 0,06 0,06
Расстояние между отверстиями крепления кулачков S, мм 23 30 30 40
Ширина поперечного паза крепления кулачка R, мм 8 10 10 16
Ширина продольного паза крепления кулачка Т, мм 12 14 14 20
Масса патрона, кг: 7,0 11,0 12,0 20,0
