Как и на остальных моделях, гибочная балка имеет угол поворота до 125 градусов и угловую скорость 25 градусов в секунду, прижимная балка движется со скоростью 15 мм/сек, ход прижимной балки от 15 мм до 175.
Предусмотрена возможность дополнительной комплектации листогибочного станка специальным инструментом и оправками для изготовления особо сложных деталей и профилей.

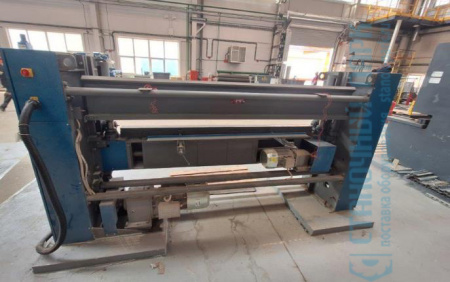

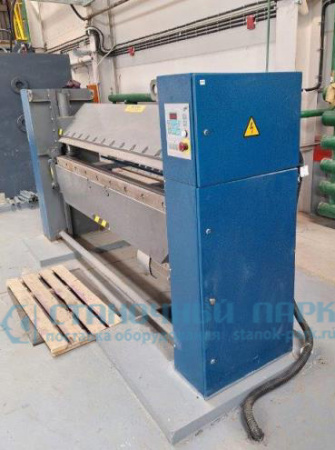

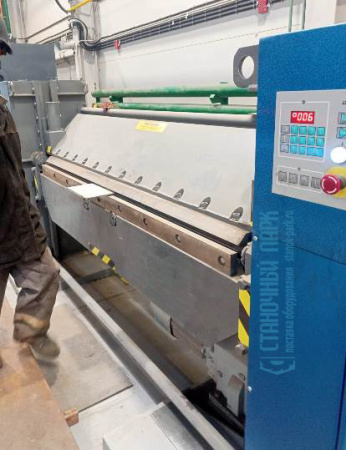

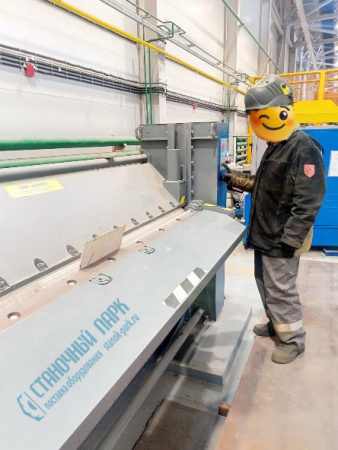

Параметры листогиба ЛГМ 6,0х2,0
| наименование показателей | значения |
|
Толщина изгибаемого листа для стали с временным сопротивлением не выше 50 кГс / мм² и пределом текучести не выше 25 кГс / мм² (характеристики стали Ст3), мм. |
0,5 - 6,0 |
|
Ширина изгибаемого листа для стали с временным сопротивлением не выше 50 кГс / мм² и пределом текучести не выше 25 кГс / мм² (характеристики стали Ст3), мм, максимальная |
2000 |
| Угол поворота гибочной балки, градус. | 0-125 |
| Ход прижимной балки, мм. | 15-175 |
| Скорость прижимной балки, мм/с | 15 |
| Угловая скорость гибочной балки, градус/с | 25 |
| Высота отгибаемой кромки при максимальной толщине листа, мм. | 6 толщин листа |
| Длина Z | 3020 |
| Ширина | 710 |
| Высота | 1520 |
| Масса, кг | 2950 |
| Мощность электродвигателей, суммарная, кВт | 9,7 |
| Производительность механизма, сгибов/ч | до 350 |
| Механический регулируемый упор, мм | 100-400 |
| Работа в режиме наладки | есть |
| Полуавтоматический режим работы с ручной подачей и удалением заготовки | есть |
|
Возможность поставки специальных оправок и инструмента для изготовления различных профилей и деталей |
имеется |
Комплект поставки ЛГМ 6,0х2,0
| № | Наименование | Количество |
| 1 | Машина листогибочная с поворотной балкой ЛГМ 6,0 х 2,0 | 1 шт. |
| 2 | Руководство по эксплуатации листогибочной машины | 1 шт. |
| 3 | Светильник НКП – 03х60 | 2 шт. |
| 4 | Срезной штифт со втулками | 1 шт. |
Дополнительные опции ЛГМ 6,0х2000:
- система ЧПУ с дисплеем;
- электромеханический задний упор с максимальным ходом 1190 мм;
- электромеханический задний упор с максимальным ходом 2300 мм;
- оправки сегментные типа «сапожок».

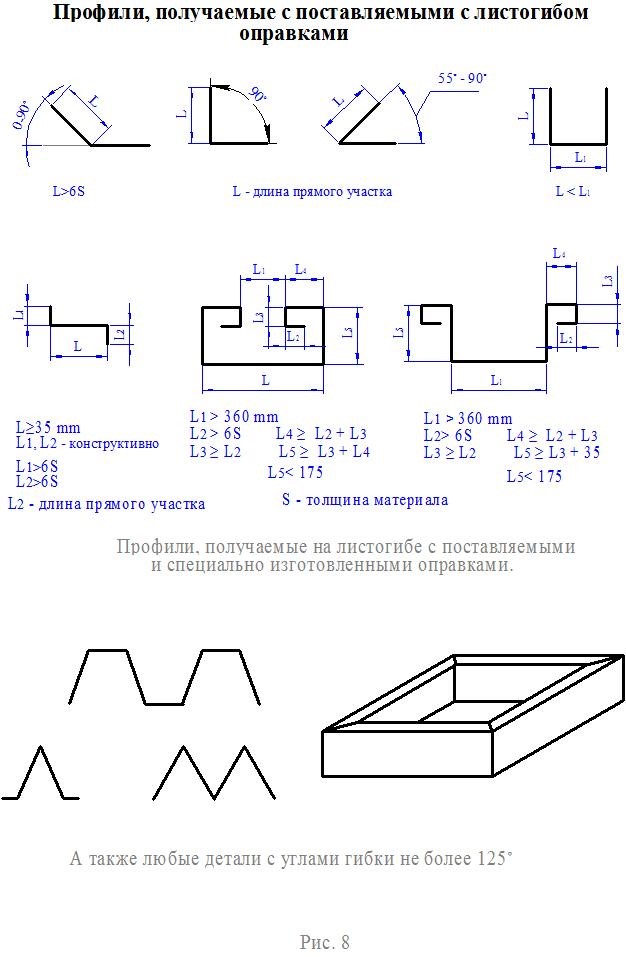

Получаемые профили на ЛГМ
Листогибы позволяют производить высококачественную продукцию самых замысловатых форм не применяя дополнительного оснасток и другого вспомогательного оборудования. С листогибами ЛГМ Вы действительно сможете добиться превосходных результатов.
Вот лишь некоторые типы профилей, изготовление которых возможно без использования специальной оснастки:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Виды гибочных оправок для листогибов
1) Гибочная оправка базовой комплектации - поставляется в штатной комплектации листогибочной машины серии ЛГМ. Оправка устанавливается на прижимную балку листогибочной машины.

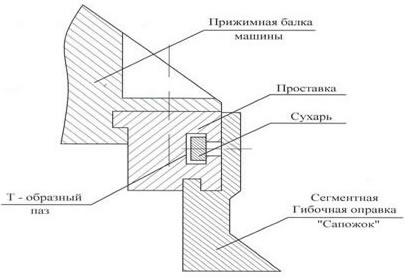

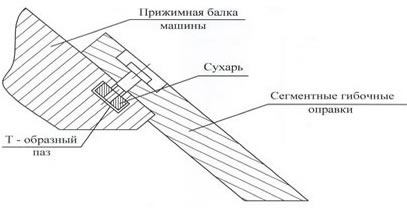

2) Сегментные оправки типа «Сапожок»- проектируются и изготавливаются за отдельную плату. Стоимость оправок рассчитывается в зависимости от их сложности, габаритных размеров и количества. Установка оправок производится на штатную прижимную балку. Оправки позволяют получать коробчатые профили разных размеров. Длина сегментов выбирается из рядов 50, 75, 100, 125, 175, 500. Может применяться на любой серийной листогибочной машине вместо оправок базовой комплектации.
3) По желанию заказчика машина может быть укомплектована прижимной балкой специальной формы. Длина сегментов выбирается из рядов 50, 75, 100, 125, 175, 500. Используется для обработки металла толщиной не более 1,5мм, в основном при изготовлении вентиляционных воздуховодов.

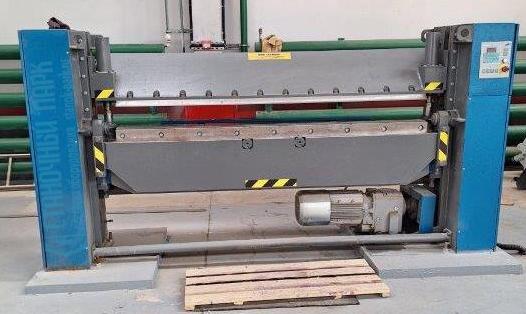

Устройство ЛГМ

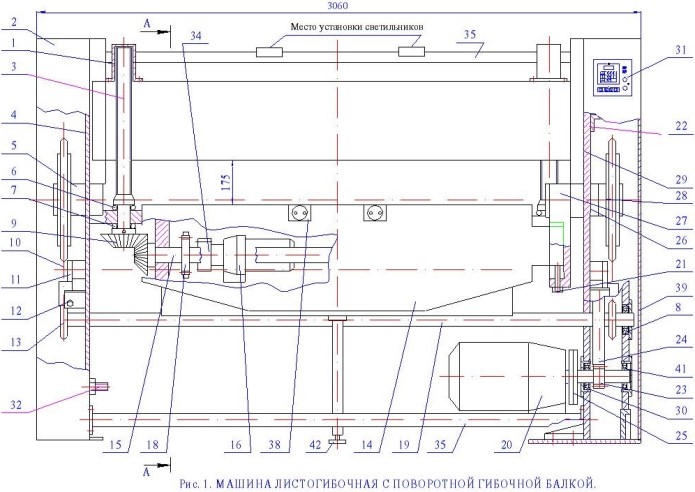

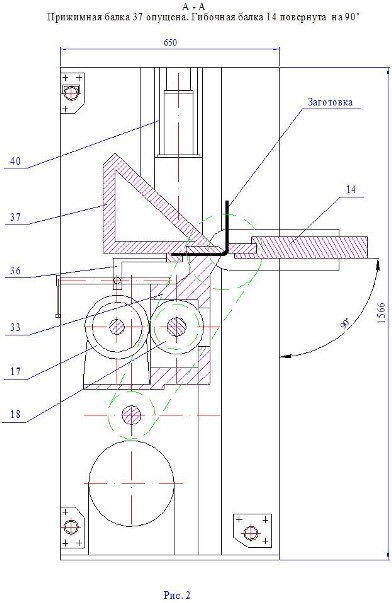

Устройство листогибочной машины показано на рис.1, 2. Машина состоит из стоек 4 и 29, выполненных из листовой стали, конструкция сварная. Стойки между собой соединены связями 35. В направляющих стоек установлена опорная балка 33, представляющая собой сварную конструкцию из листовой стали. Опорная балка имеет возможность перемещения по вертикали, необходимую при настройке станка на гибку листа разной толщины.
Прижимная балка 37, сварная, выполнена из листовой стали, установлена в направляющие 40 на стойках.
Механизм привода прижимной балки состоит из мотор-редуктора 16 с установленной на его выходном валу муфтой со срезным штифтом 34, вращение от которой через зубчатую передачу 17, 18 передается на вал 15, а с него через коническую передачу 9 на винт 3 и работающую с ним в паре гайку, закрепленную стаканом 1.
Конструктивно вал 15 и винты 3 размещены в опорной балке.
Гибочная балка 14 выполнена из листовой стали и закреплена в рычагах 27. Движение на нее передается от мотор-редуктора 20 через муфту 25 и зубчатую передачу 23, 24 на вал 19, с которого через цепные передачи 10 приходит на полувалы 5 и 26 с установленными на них рычагами 27. Угол гиба задается с панели управления 31.
Механизмы, установленные на стойках 4 и 29, закрываются защитными кожухами.
Электрооборудование станка состоит из двух основных узлов: щита электрического 22 и панели управления 31, смонтированных в электрошкафу правой стойки.
Для устранения прогиба опорной балки устанавливается регулируемая опора 42.
Принцип работы.
При работе станка в режиме «Автомат» происходит включение привода прижимной балки. Балка движется вниз и происходит зажим заготовки, после чего привод прижимной балки отключается и включается привод гибочной балки. Гибочная балка совершает рабочий ход. При достижении заданного угла гиба привод гибочной балки отключается, после чего производится реверсивное включение привода, и гибочная балка возвращается в исходное положение. После отключения привода гибочной балки включается реверсивно привод прижимной балки, балка возвращается в исходное положение, освобождая заготовку, после чего станок отключается. Машина готова к новому циклу. При ручном режиме работа осуществляется нажатием и удержанием кнопок: «Вниз» - прижим заготовки, «Загиб» - рабочий ход гибочной балки, «Возврат» - возврат гибочной балки в исходное положение, «Вверх» - освобождение заготовки.
