Главная / Станки / Opti BF20 Vario

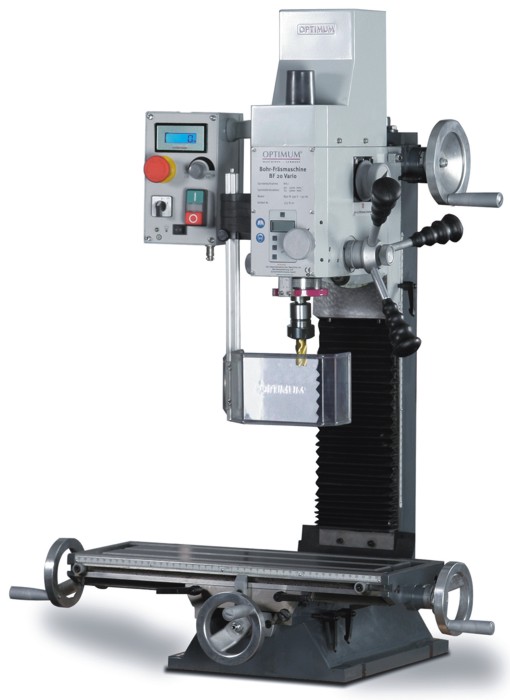

Настольный фрезерный станок Optimum BF20 Vario


157 589.00 руб.
В наличии


  • Opti BF20 Vario надежный фрезерный станок с электронным регулированием числа оборотов шпинделя
  • Бесступенчатое регулирование скорости вращения шпинделя 50 - 3000 об/мин.
  • Двухступенчатый приводной механизм.
  • Цифровая индикация перемещения пиноли, цена деления 0,01 мм.
  • Высокая точность вращения - радиальное биение шпинделя менее 0,01 мм.
  • Хорошо читаемая цифровая индикация числа оборотов.
  • Два режима подачи пиноли: точная микрометрическая и грубая.
  • Шабреные и шлифованные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками.
  • Радиальное биение шпинделя менее 0,015 мм, обеспечивают качественные роликоподшипники.
  • Надежные и точные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками.
  • Поворотная на ± 90° фрезерная головка с возможностью закрепления в любом угловом положении.
  • Удобная и простая панель управления.
  • Точный и массивный координатный стол с желобом для стока СОЖ.
  • Регулируемые гайки на всех ходовых винтах обеспечивают полное устранение люфта.
  • Регулируемые упоры перемещения стола, легко читаемая измерительная шкала на фронтальной части стола.
  • Защитный экран передвижной по высоте.
  • Большие возможности по очень хорошей цене.
  • Направляющие защищены от попадания стружки.
  • Интегрированный в фрезерную головку станочный светильник, галогеновая лампа 12 В - 10 Вт.
  • Есть возможность установки системы ЧПУ.
  • Встроенное пусковое реле дает возможность включать и выключать двигатель по сигналу контроллера ЧПУ.

Технические характеристики фрезерного станка Optimum BF20 Vario

Номер артикула 333 8120

Электропитание

Двигатель

850 Вт 220 В ~50 Гц

Параметры инструмента

Максимальный диаметр рассверливания в стали, мм

16

Максимальный диаметр сверления в стали, мм

12

Максимальный диаметр торцевой фрезы, мм

63

Максимальный диаметр концевой фрезы, мм

20

Вылет оси шпинделя, мм

185

Число оборотов

Нижний диапазон, об/мин

90 - 1480

Верхний диапазон, об/мин

150 - 3000

Конец шпинделя

Конец шпинделя

MK 2 / M 10

Перемещение пиноли, мм

50

Фрезерная головка

Поворот

± 90°

Приводной механизм

2-ступенчатый, бесступ. регулирование

Перемещение по оси Z, мм

280

Координатный стол

Размер стола, мм

500 х 180

Перемещение по оси X, мм

280

Перемещение по оси Y, мм

175

Размер Т-образных пазов, мм

12

Расстояние между пазами, мм

63

Максимальная нагрузка на стол, кг

55

Габаритные размеры

Длина, мм

745

Ширина, мм

565

Высота, мм

935

Масса станка, кг

103





Комплект поставки Optimum BF20 Vario:

Переходная оправка МК2/М10 - В16 Комплект инструмента для обслуживания. Руководство по эксплуатации на русском языке.

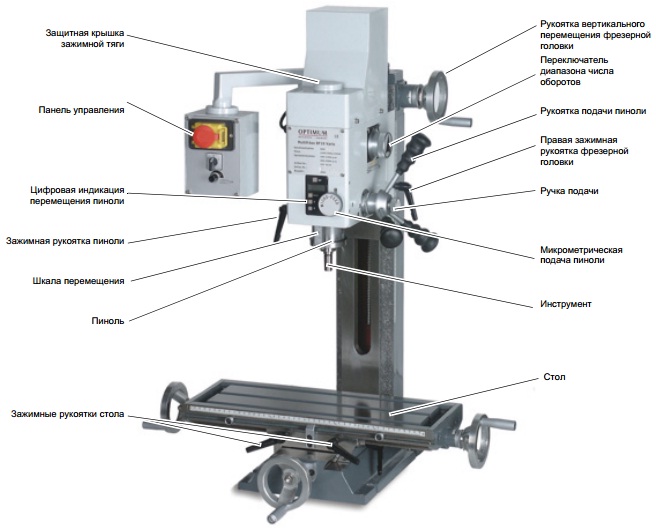

Органый управления станком Opti bf20 Vario

Установка инструмента на станке BF20 Vario

Фрезерная головка оборудована конусом Морзе2 и зажимной тягой М12.
Удалите защитную крышку. Полное снятие кожуха не требуется. Фрезерная головка bf20Vario
Очистите внутреннюю коническую поверхность шпинделя.
Очистите наружную коническую поверхность инструмента.
Установите инструмент в посадочное отверстие шпинделя
Используйте находящийся в комплекте поставки обслуживающий инструмент.
- Поместите шестигранный ключ на зажимную тягу
- Поместите шестигранный ключ на зажимную гайку.


Фрезерная головка bf20 без защитного кожуха
Завинтите зажимную тягу примерно на 15 оборотов в резьбовое отверстие конуса режущего инструмента.
Затяните зажимную гайку.
При демонтаже инструмента сделайте все в обратной последовательности.





Изменение числа оборотов на фрезерном станке BF20 Vario

Переключение диапазона числа оборотов шпинделя производится только после полной остановки станка.
Фрезерная головка BF20Vario

Повернуть переключатель диапазона числа оборотов в положение "Н" для установки числа оборотов 350 - 3200 мин -1.
Повернуть переключатель диапазона числа оборотов в положение "L" для установки числа оборотов 180 - 1600 мин -1.
Установить требуемое число оборотов с помощью регулятора числа оборотов. Число оборотов и скорость резания зависят от материала заготовки, диаметра и типа фрезы.





Рекомендуемые скорости резания (м/мин) быстрорежущими и твердосплавными фрезами при встречном фрезеровании на BF20 Vario.

Инструмент Сталь Чугун Алюминиевые сплавы
Торцевая фреза[ м/мин]    10 - 25 10 - 22 150 - 350
Профильная фреза[ м/мин]   15 - 24 10 - 20  150 - 250
Быстрорежущая фреза[м/мин]  15 - 30  12 - 25  200 - 300
Твердосплавная фреза[ м/мин] 100 - 200  30 - 100  300 - 400

Из этого получаем следующее число оборотов в зависимости от диаметра и типа фрезы и материала заготовки.

Диаметр [ мм ] торцевой фрезы Сталь 10 - 25 м/мин Чугун 10 - 22 м/мин
Число оборотов [ мин-1 ]
35  91 - 227  91 - 200
40  80 - 199  80 - 175
45  71 - 177  71 - 156
50  64 - 159  64 - 140
55  58 - 145  58 - 127
60  53 - 133  53 - 117
65  49 - 122  49 - 108



Диаметр [ мм ] профильной фрезы  Сталь 15 - 24 м/мин  Чугун 10 - 20 м/мин
Число оборотов [ мин-1 ]
1194 - 1911  796 - 1592
955 - 1529  637 - 1274
796 - 1274  531 - 1062
597 - 955  398 - 796
10  478 - 764  318 - 637
12  398 - 637  265 - 531
14  341 - 546  227 - 455
16  299 - 478  199 - 398

При работе инструмента его режущая кромка сильно нагревается из-за действия сил трения. Поэтому при работе инструмент желательно охлаждать. Охлаждение специально предназначенными смазочно-охлаждающими жидкостями (СОЖ) улучшает качества обработки и продлевает время жизни инструмента.



Ручная тонкая микрометрическая подача BF20 Vario

Поверните ручку подачи. Винт подачи переместится в направлении фрезерной головки и активирует муфту тонкой микрометрической подачи. Микрометрическая подача BF20Vario
Вращайте маховичок микрометрической подачи пиноли.

Цифровая индикация перемещения пиноли BF20 Vario

Диапазон измерений   мм 0 - 999,99
дюйм   0 - 39,371“
Точность измерения   мм 0,01
дюйм  0,0004“
Питание    1 x 1,5 В элемент питания

Ручная подача с помощью рукоятки подачи пиноли

Тонкая микрометрическая подача должна быть отключена прежде, чем Вы используете рукоятку подачи пиноли. Подача пиноли рукояткой подачи при активированной тонкой подаче может повредить механизм тонкой подачи. Отпустите ручку подачи (Рис. „Ручка подачи“).
Винт подачи переместится в направлении от фрезерной головки и отключит муфту тонкой микрометрической подачи.

Наклон фрезерной головки станка Optimum BF20 Vario
Фрезерная головка может наклоняться вправо  или  влево  в  вертикальной плоскости на угол до90°. Наклон фрезерной головки BF20Vario
После отпускания винтов фрезерная головка может самопроизвольно наклониться. При отпускании зажимного и направляющего винтов соблюдайте повышенную осторожность
Отпустите гайку направляющего винта.
Твердо удерживайте фрезерную головку. Отпустите зажимный винт. Наклоните фрезерную головку на желаемый угол в вертикальной плоскости.
Затяните до упора направляющий и зажимный винты.

Горизонтальное перемещение фрезерной головки

Направляющая колонны типа "ласточкин хвост" не симметрична относительно оси колонны. Вследствии этого фрезерная головка имеет возможность горизонтального перемещения вправо-влево на определенную величину. Используйте эту возможность в случае, если обработка производится при наклоненной в вертикальной плоскости фрезерной головке.

Зажимные рукоятки

Фрезерная головка станка оборудована двумя  зажимными рукоятками  для  ее фиксации  в  направлении  оси Z, фрезерный  стол  оборудован  двумя зажимными  рукоятками  для  его фиксации  в  направлении  осей X и Y, пиноль  также  оборудована  зажимной рукояткой. Зажимные рукоятки Opti BF20 Vario
Используйте зажимные рукоятки для фиксации узлов станка от перемещений во время работы.

Перемещаемые упоры

Фрезерный  стол  оборудован  двумя перемещаемыми вдоль оси Х упорами. Используйте  упоры  для ограничения перемещений по оси Х для повышения точности  и  производительности  при изготовлении одинаковых деталей. Перемещаемые упоры bf20
