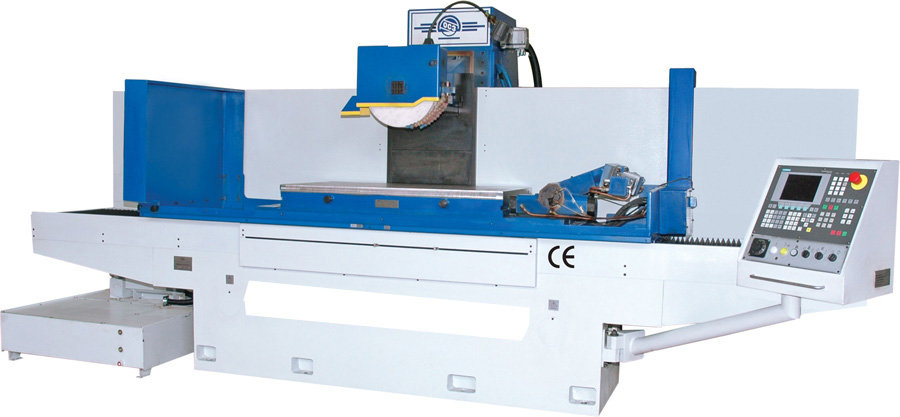

ОРША-60120 Плоскопрофилешлифовальный станок


Цена по запросу
В наличии


Используют для высокоточной обработки как  профилей так и плоских поверхностей, представляющих собой сочетания прямых, отрезков,  окружностей дуг и других точно заданных кривых в прямоугольной системе координат. Профилирование шлифовального круга производится с помощью вращающегося алмазного ролика, который установлен на столе путем перемещения шлифовальной головки по координатам Y и Z посредством ЧПУ.
Варианты исполнения станка:
- правка круга на столе (основное исполнение);
- правка круга на головке (исполнение 01);
- без правки круга для шлифования плоских поверхностей и профилей (исполнение 02).

Технические характеристики шлифовального станка ОРША-60120

Размер рабочей поверхности (зеркала) стола, мм. 600 х 1200
Класс точности В (ГОСТ 8-82)
Наибольшее расстояние от зеркала стола до оси шпинделя, мм. 800
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. 400 х 127 х 20-100
Скорость продольного перемещения (подачи) стола, м/мин 2 - 28 (ось Х)
Предел рабочих подач поперечного перемещения стола, мм/ход 0,3 - 20 (ось Y)
Пределы рабочих подач вертикального перемещения шлифовальной головки, мм/ход 0,001 - 0,3 (ось Z)
Количество управляемых координат 3
Наибольший размер обрабатываемого изделия (LxBxH), мм. 1200 х 600 х 590
Наибольшая масса заготовки, кг. 1200 (с плитой и приспособлением)
Плоскостность, полученная на образце изделия, мкм. 6
Параллельность, полученная на образце изделия, мкм. 8
Шероховатость поверхности, полученная на образце изделия, Ra 0,32
Размер образца изделия (определение точностных характеристик), мм. 710 х 300 х 200
Мощность привода главного движения, кВт 11,0
Номинальное напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 4800 х 3850 х 2250


ОРША-60150 особенности конструкции:

-По линейным направляющим STAR фирмы REXROTH перемещается колонна  ;
-  С полимерным покрытием направляющие скольжения стола ;
- Закаленные стальные направляющие перемещения шлифовальной головки на роликовых опорах качения;
- Перемещение стола от гидроцилиндра.
- Автоматическая смазка вертикальных и продольных направляющих;
- Система ЧПУ SINUMERIK 802 C/802 D;
- Обратная связь с помощью фотоимпульсных преобразователей фирмы HEIDENHAIN;
- Шариковые винтовые пары для вертикального и поперечного перемещений.

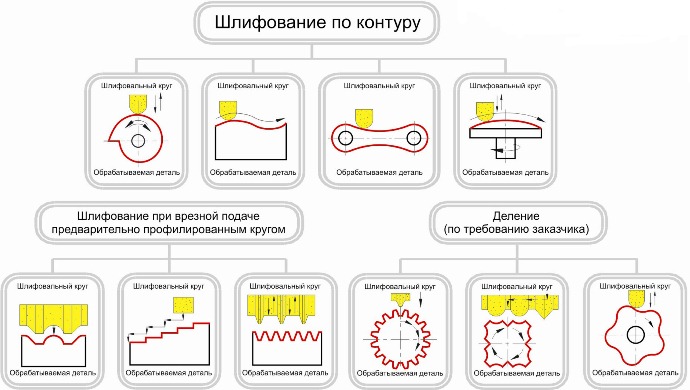

Варианты работы на станке

Варианты работы ОРША-60120


Комплект поставки:

- система охлаждения с магнитным сепаратором;
- гидростанция привода стола;
- гидростанция смазки;
- шкаф электроавтоматики;
- пульт управления;
- механизм правки шлифовального круга алмазными роликами;
- комплект ЗИП, быстроизнашивающихся деталей и инструмента;
- приспособление для статической балансировки шлиф. круга с оправкой;
- комплект сопроводительной документации;
- установочные опоры для установки станка на фундамент;
- электронный маховичок для перемещения по координатам;
- электромагнитная плита: 600х1200 мм. (ОРША-60120) – 1шт.
