Механизированный токарный патрон с проходным отверстием 3-х кулачковый 250 мм


Цена по запросу


  • Изготовлены из высокопрочной стали, что увеличивает срок службы патрона, при сохранении большей жесткости, и большой износостойкости
  • Уникальная конструкция гайки клина изготовлена из прочной стали и позволяет осуществлять прямую передачу усилия на мастер кулачки в область прямых кулачков эффективно обеспечивая передачу большого усилия зажима
  •  Закаленные и отшлифованные рабочие поверхности обеспечивают большой срок службы при сохранении точности и повторяемости
  •  Мастер кулачки c защитой от вылета
  • Мастер кулачки с непосредственной смазкой
  • Дисбаланс в пределах G 6,3
  • Патроны с диаметром 500 мм и больше, оснащены Т-образными вставками

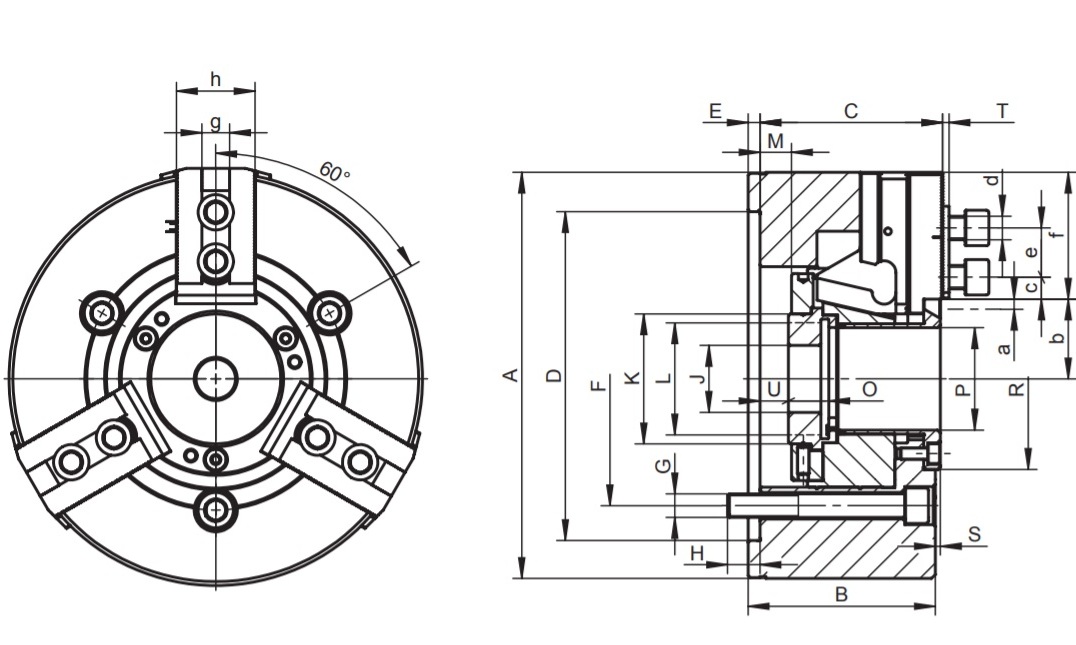

патрон механизированный 2405-250-81

Технические параметры токарного патрона 2405-250-81

Наименование Параметр
A 254
B 106
C 104
Посадка  D, H4 220
E 6
F 171,4
G 3хМ16
H 18
J 25
K 96
Lmax М90х2
макс ход клина  М 27 (19,5/-7,5)
O 25
P 81
R 123
S 2,6
T 3,5
Макс ход кулачка  a 6
Зубчатое соединение 1/16″х90°
Максимальное тянущее усилие kN 43
Максимальное усилие зажима kN 111
Максимальная скорость вращения об/мин 4200
Вес 33,5
