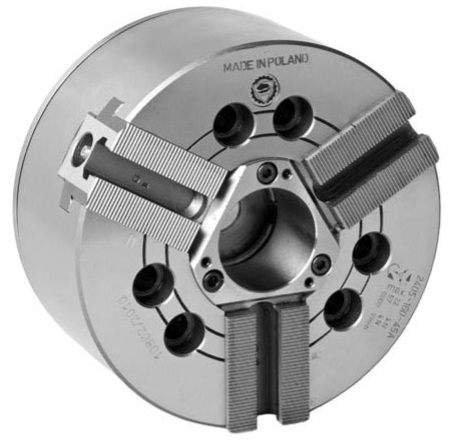

Механизированный токарный патрон 2405-400-120А 3-х кулачковый, 6 шпилек


Цена по запросу


  • Изготовлены из высокопрочной стали, что увеличивает срок службы патрона, при сохранении большей жесткости, и большой износостойкости
  • Уникальная конструкция гайки клина изготовлена из прочной стали и позволяет осуществлять прямую передачу усилия на мастер кулачки в область прямых кулачков эффективно обеспечивая передачу большого усилия зажима
  •  Закаленные и отшлифованные рабочие поверхности обеспечивают большой срок службы при сохранении точности и повторяемости
  •  Мастер кулачки c защитой от вылета
  • Мастер кулачки с непосредственной смазкой
  • Дисбаланс в пределах G 6,3
  • Патроны с диаметром 500 мм и больше, оснащены Т-образными вставками

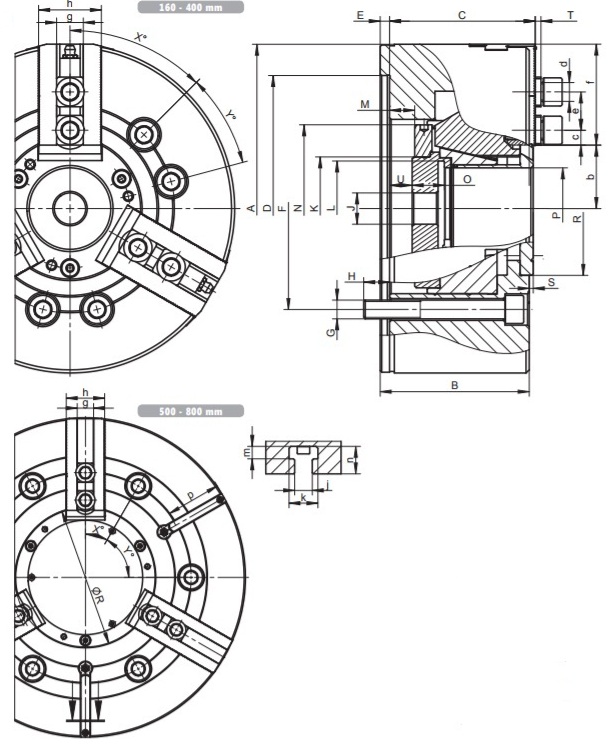

патрон токарный бизон 400 мм 2405-400-120а

Технические параметры механизированного патрона 2405-400-120А

Наименование Параметр
A 400
B 130
C 126,5
Посадка D 300
E 6
F 235
G 6хМ20
H 28
J min 60
K 140
Lmax М130х2,5
макс ход клина М 34(23/-11)
O 39
P 120
R 164
S 0,5
T 4
X 45°
Y 30°
Макс ход кулачка          a 7,85
Зубчатое соединение 3/32х90°
Максимальное тянущее усилие kN 71
Максимальное усилие зажима kN 180
Максимальная скорость вращения об/мин 2500
Вес 109,5
