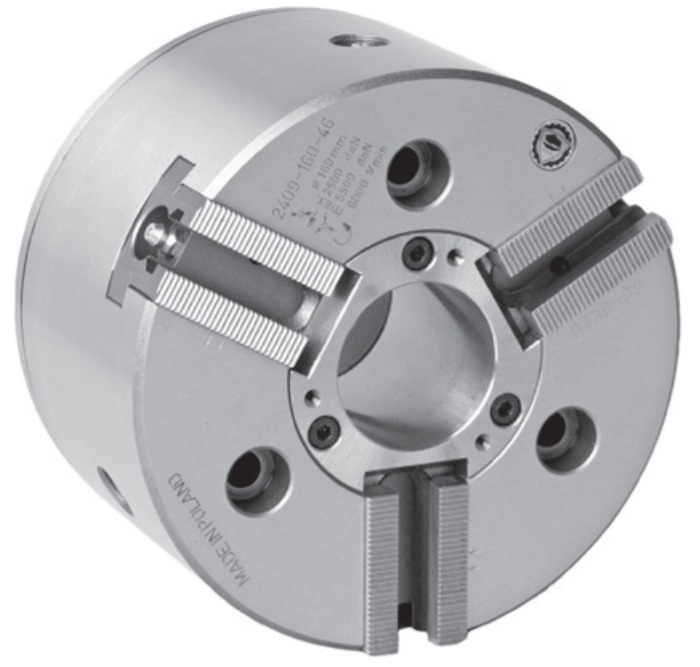

Токарный механизированный патрон с большой скоростью вращения


Цена по запросу


Изготовлены из высокопрочной стали, что увеличивает срок службы патрона, при сохранении большей жесткости, и большой износостойкости
Уникальная конструкция: гайка клина изготовлена очень прочной и позволяет осуществлять прямую передачу толкающей силы на мастер кулачки в область прямых кулачков - эффективно противодействуя потере захватывающих сил, что приводит к передаче большего усилия
Закаленные и отшлифованные рабочие поверхности обеспечивают большой
срок службы при сохранении точности и повторяемости
Большое проходное отверстие
Мастер кулачки с непосредственной смазкой
Дисбаланс в пределах G 6,3
Цилиндрическая посадка по DIN 6353

патрон токарный 2409-200-66

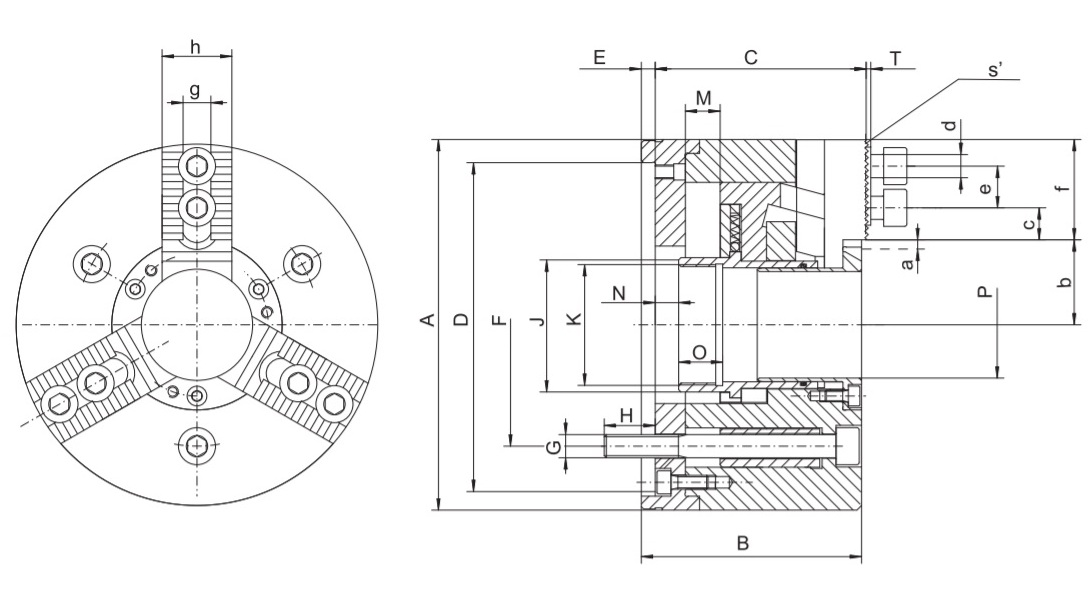

Технические параметры токарного патрона 2409-200-66

тип 2409-200-66
A 200
B 102
C 98
Посадка D   H4 170
E 6
F 133,4
G 3хМ12
H 17
J 80
K М75х2
макс ход клина  M 17
N 9,5
O 20
P  H7 66
T 3,5
макс вылет кулачков 258
макс тянущее усилие (kN) 35
макс усилие зажима (kN) 85
макс скорость (об/мин) 5200
момент инерции (кг/м2) 0,1
Вес кг. 20
