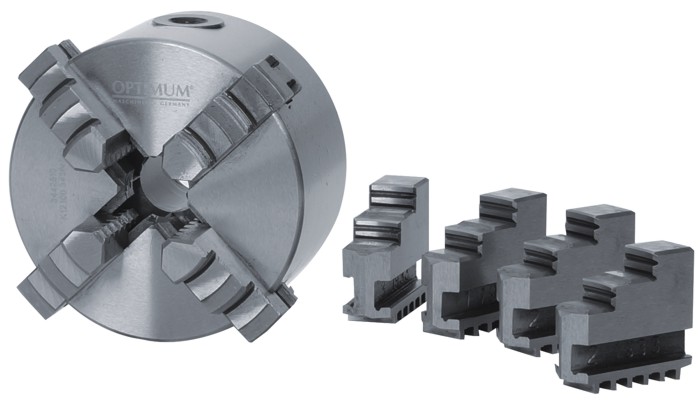

Прецизионные четырехкулачковые токарные патроны Optimum


29 028.00 руб.
В наличии




Диаметр Номер арт. Цена,
руб. с НДС
CI4P ø 125 мм 344 2120 29028
Комплект сырых кулачков
для 344 2120
344 2621 9 971
CI4P ø 160 мм 344 2125 35 046
Комплект сырых кулачков
для 344 2125
344 2641 11 977
Высокоскоростные патроны в стальном корпусе
CS4P ø 125 мм 344 2620 50 150
Комплект сырых кулачков
для 344 2620
344 2621 9 971



  1. Центральное зажатие.
  2. Серия CI: корпус из высококачественного чугуна.
  3. Серия CS: корпус из стали, высокая максимальная частота вращения.
  4. Цилиндрическая посадочная поверхность по DIN 6350.
  5. Высокая точность и малое радиальное биение.
  6. Для установки необходим фланец патрона



Габаритные и присоединительные размеры
прецизионных четырехкулачковых токарных патронов Optimum



Патрон

Ном. арт.

D

D1

D2

D3

d

H

H1

h

Макс. обороты

CI4P ø 125 мм

344 2120

125 мм

95 мм

108 мм

32 мм

3xМ8

76 мм

56 мм

4 мм

3200 об/мин

CI4P ø 160 мм

344 2125

160 мм

125 мм

140 мм

42 мм

6xМ10

96,5 мм

64,5 мм

4 мм

3000 об/мин

Высокоскоростные патроны в стальном корпусе

CS4P ø 125 мм

344 2620

125 мм

95 мм

108 мм

32 мм

3xМ8

76 мм

56 мм

4 мм

4800 об/мин
