Главная / Станки / 1М63Н (1М63, 163, ДИП300)

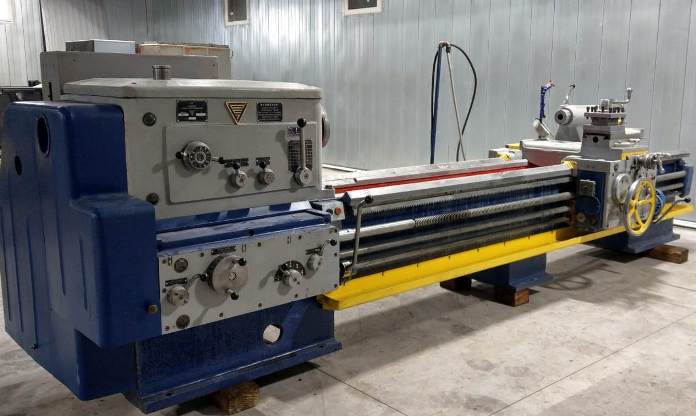

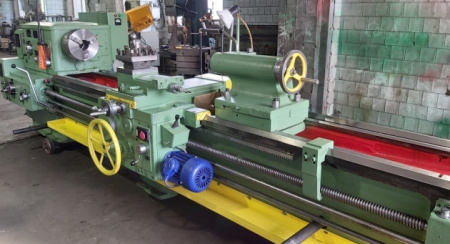

Токарно винторезный станок 1М63(1М63Н, 163, ДИП300)


900 000.00 руб.
В наличии


Станок с РМЦ 2800 после капитального ремонта, гарантия 6 месяцев, стоимость 900 000 рублей с НДС.

Всегда в наличии оснастка и запасные части для 1М63.

Токарно-винторезный станок 1М63 предназначен для выполнения широкого спектра токарных работ с заготовками из чёрных, цветных металлов, а также твёрдых закалённых сталей. Помимо точения, расточки, сверления, зенкерования, на станке 1М63 можно нарезать резьбу любого типа. А также выполнять расточные операции с коническими заготовками.

Особенности конструкции

Токарный станок 1М63 имеет усиленную станину повышенной жёсткости, на которую крепятся все основные элементы: передняя бабка со шпинделем и коробкой скоростей, механизм подачи суппорта, задняя бабка с поддерживающим центром и прочие. Главный привод осуществляется от трёхфазного асинхронного электродвигателя мощностью 15 кВт. Зубчатые пары коробки передач обеспечивают возможность изменения крутящего момента в широком диапазоне значений. Для увеличения производительности станок оснащён дополнительным электродвигателем, который приводит в движение суппорт при его холостых ходах. Детальные технические характеристики токарно-винторезного станка 1М63 сведены в таблицу (см. вкладку "технические характеристики").

Преимущества модели 1М63

Токарный станок 1М63 является одним из самых распространённых видов оборудования на постсоветском пространстве. Его основные преимущества:

• высокая точность обработки (за счёт повышенной жёсткости станины, устойчивой и к механическим – вибрационным – и к термическим нагрузкам);

• сохранение показателей точности в течение длительного периода эксплуатации;

• высокая надёжность (при надлежащем уходе, правильном техобслуживании и своевременной смазке);

• двухпризменные направляющие станины (обеспечивающие кинематическую точность перемещения суппорта и также влияющие на повышение качества обработки);

• увеличенная скорость реверсивного вращения шпинделя (что повышает производительность при нарезке резьбы);

• высокая эргономичность и безопасность (наличие ограждений патрона шпинделя и механической/электрической блокировок).

Эти и другие особенности делают станок 1М63 (несмотря на сравнительно «почтенный возраст» модели) весьма привлекательным оборудованием для малого и среднего производства.

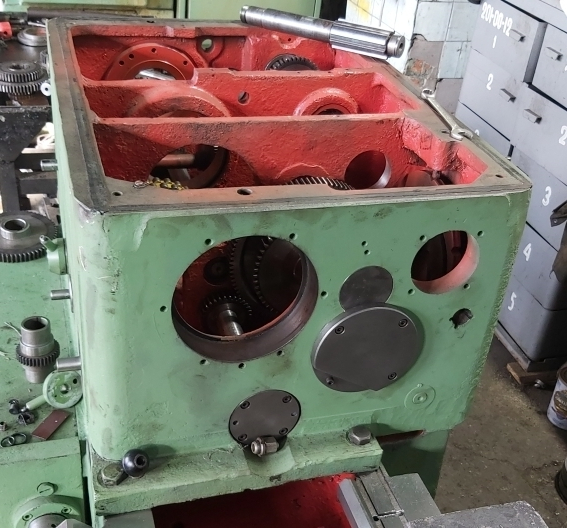

Станок после капремонта

Капитальный ремонт станка заключается в полном восстановлении его функций (путём замены всех ключевых узлов и деталей новыми, а также проведения регулировочных работ). После капитального ремонта оборудование удовлетворяет всем техническим параметрам и обеспечивает точность, скорость и чистоту обработки заготовок – наравне с новыми станками. При капитальном ремонте токарно-винторезных станков 1М63 осуществляется:

• исправление геометрии станины (включая шлифовку направляющих);

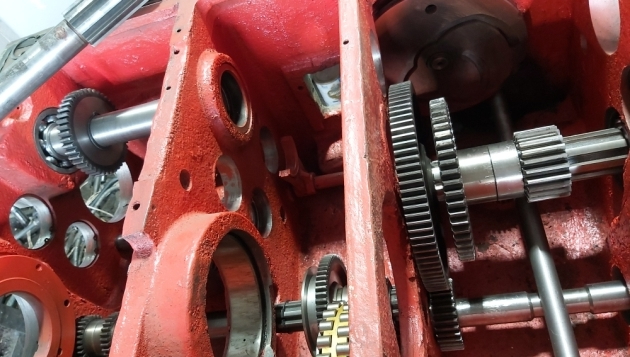

• замена изношенных зубчатых колёс в коробках скоростей;

• полная ревизия и замена крепёжных элементов;

• тщательная проверка и ремонт электрической подсистемы;

• в ряде случаев – установка охлаждающей системы.

Наша компания гарантирует соответствие начальным техническим характеристикам, заложенным производителем, для всех токарно-винторезных станков 1М63, прошедших капитальный ремонт.

Характеристика

1М63Н (1М63)

Наибольший диаметр заготовки:
устанавливаемой над станиной, мм 700
обрабатываемой над станиной, мм 630

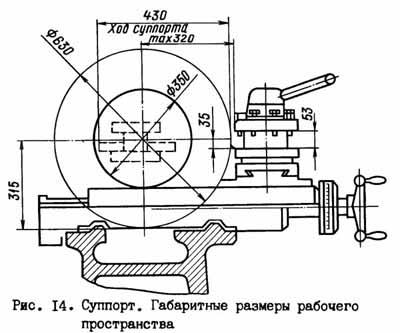

обрабатываемой над суппортом, мм 350
Наибольшая длина обрабатываемой заготовки, мм 3000, 4000, 5000, 8000, 10000
Наибольшая длина детали, устанавливаемой в выемке станины, мм 900
Длина выемки от торца фланца шпинделя, мм 450
Диаметр цилиндрического отверстия в шпинделе, мм 105
Фланцевой конец шпинделя по DIN 11М
Количество ступеней частот вращения шпинделя 22
Пределы частот вращения шпинделя, об/мин 10 - 1250
Величина подач:
продольных, мм/об 0,06 - 1,4
поперечных, мм/об 0,024 - 0,518
резцовых салазок, мм/об 0,019 - 0,434
Величина шагов нарезания резьб:
метрических, мм 1 - 224
дюймовых, ниток/дюйм 28 - 0,25
модульных, модуль 0,25 - 56
питчевых, питч диам. 112 - 0,5
Ускоренное перемещение суппорта, м/мин:
продольное 5,2
поперечное 2
Мощность главного привода, кВт 15
Наибольший вес обрабатываемой детали в центрах,кг 3500
Масса, кг 5750, 6530, 9000, 11800, 13200
