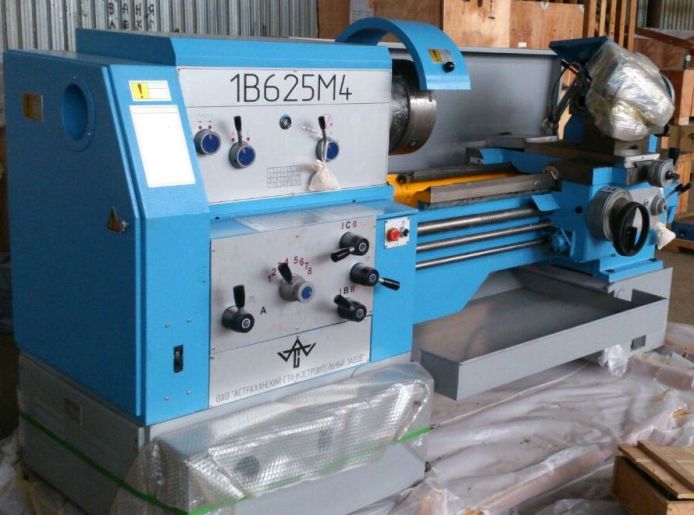

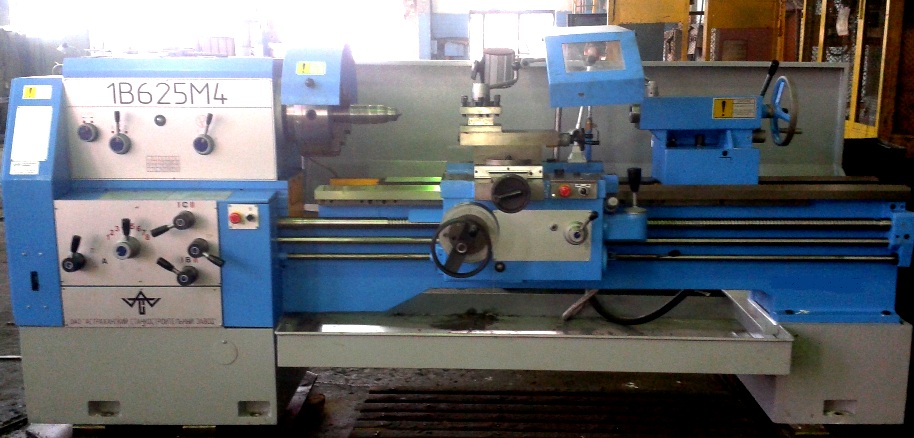

Токарный универсальный станок 1В625М РМЦ 1000 мм.


Цена по запросу
В наличии



Токарно-винторезный станок 1В625М/1000 (аналог 1К625Д, 16К20, ГС-526У, МК6056)
Используется для стандартных токарных работ и нарезки всех видов резьб.


Отличия станка 1В625М


  1. Все основные части станка изготовлены из высококачественной стали, что обеспечивает их надежную долговечную работу;
  2. Термически обработанные и шлифованные направляющие станины, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки;
  3. Задняя бабка оснащена механическим разгрузочным устройством, обеспечивающим плавность и легкость ее перемещения;
  4. Станок 1В625М оснащен коробкой подач и фартуком, имеющим собственный привод ускоренного перемещения суппорта и каретки, что улучшает динамику работы станка на ускоренном ходу, позволяющими нарезать дюймовые резьбы 11 и 19 ниток на дюйм без замены сменных зубчатых колес;
  5. Коробка скоростей, коробка подач и фартук снабжены автономной системой смазки;
  6. Конструкция станка позволяет устанавливать на шпиндельный узел электромеханический, гидравлический или пневматический патроны для зажима заготовок;

Преимущества станка 1В625м

  1. Удельный расход электроэнергии снижен на 10% при равнозначных условиях резания;
  2. Обеспечена возможность обработки конических поверхностей длиной до 400 мм и углом до 14 без применения дополнительных приспособлений, например, конусной линейки (техническое решение охраняется патентами РФ №№ 68395, 68396);
  3. В станке 1В625М применена оригинальная конструкция облегченной станины повышенной жесткости, что подтверждено расчетами, силовыми и точностными испытаниями;
  4. Производительность станка увеличилась на 10% за счет применения в его конструкции электромеханической системы управления шпиндельным узлом (при помощи «джойстика» и электромагнитных муфт, снижающих усилие переключения шпиндельного узла);
  5. Диапазон частот вращения шпинделя расширен и составляет от 10 до 2000 оборотов в минуту;
  6. Торможение шпинделя производится электромагнитной муфтой, что сокращает время остановки шпинделя и позволяет производить нарезание резьбы «в упор»;
  7. Применение 2-х скоростного электродвигателя упростило кинематику передней бабки станка, что привело к увеличению его надежности, снижению шумовых характеристик;
  8. Увеличен диаметр проходного внутреннего отверстия шпинделя до 70 мм, что расширяет технологические возможности использования станка;
  9. Применение УЦИ 5100 (устройство цифровой индикации. поставляется за отдельную плату) повысило удобство и точность отсчета продольных и поперечных перемещений суппорта до 0,01 мм, что обеспечивает соответствие требованиям национальных и международных стандартов;
  10. Увеличена жесткость шпиндельного узла 1В625М за счет применения увеличенного типоразмера подшипников, что повышает ресурс по точности станка;
  11. Современный дизайн станка, удобство эксплуатации и обслуживания.


Технические параметры токарно-винторезного станка 1В625М

Характеристики Значение
Расстояние между центрами, мм. 1000
Максимальный диаметр обработки над станиной, мм. 500
Максимальный диаметр обработки над суппортом, мм. 290
Максимальный диаметр обработки в выемке станины, мм. 690
Диаметр циллиндрического отверстия в шпинделе, мм. 70
Конец шпинделя 6 (ГОСТ 12593-93)
Центр в шпинделе 7032-0054 (Метр.80)
Количество частот вращения (скоростей) шпинделя 24
Диапазон частот вращения шпинделя, об./мин. 10 - 2000
Диапазон продольной подачи, мм./об. 0,032 - 28,0
Диапазон поперечной подачи, мм./об. 0,016 - 14,0
Шаг нарезаемой метрической резьбы (число ступеней), мм. 0,5 - 280
Шаг нарезаемой модульной резьбы (число ступеней), модуль 0,5 - 280
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` 77 - 0,125
Шаг нарезаемой питчевой резьбы (число ступеней), питч 77 - 0,125
Класс точности Н
Мощность привода главного движения, кВт 7,1/6
Номинальное напряжение питания, В 380
Габаритные размеры, мм. 2600х1370х1700
Масса, кг. 2260
