Главная / Станки / UM-110/110H

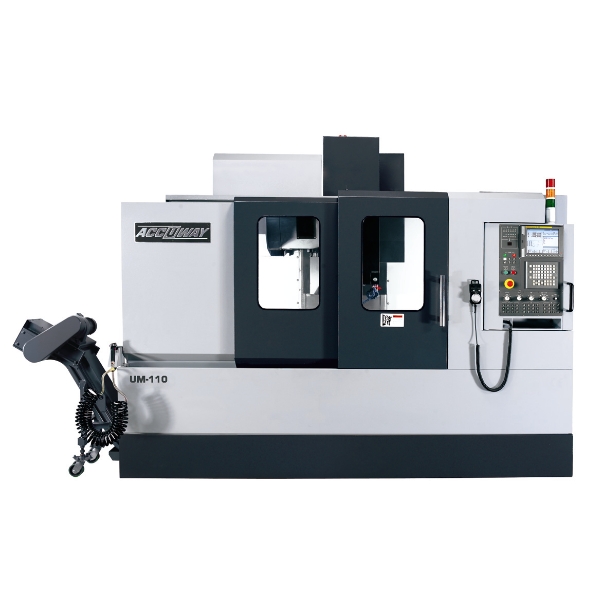

Высокоточный вертикальный обрабатывающий центр с ЧПУ UM-110/110H


Цена по запросу
Под заказ


ПАРАМЕТРЫ / МОДЕЛЬ UM-110 UM-110H
Система ЧПУ Fanuc Oi-TD (Heidenhain iTNC 530)
Размер рабочего стола, мм 1200х600
Нагрузка на стол, кг 1200
Максимальная частота вращения шпинделя, Об/мин 8000 (10000) 12000 (15000)
Конус шпинделя BT40 (BT50)
Мощность привода шпинделя (пост/30 мин), кВт 7,5/11 (15/18,5) 7,5/11
Перемещение по оси X, мм 1100
Перемещение по оси Y, мм 550
Перемещение по оси Z, мм 550
Расстояние между столом и шпинделем, мм 150-700
Мощность приводов X/Y/Z, кВт 3,0/3,0/4,0 (4,0/4,0/5,0)
Точность позиционирования / повторяемость, мм +/-0,005 / +/-0,003
Ускоренные перемещения по осям X/Y/Z, м/мин 30/30/30 42/42/30
Рабочая подача по осям, м/мин 12
Тип направляющих линейные
Количество позиций в магазине инструментов 24 (32)
Тип магазина инструментов рука-манипулятор
Габариты (ДхШхВ), мм 3000х2200х3000 3000х2200х3000
Вес, кг 7500 7500

Стандартная комплектация:

  • FANUC Oi-MD;
  • RS-232 порт;
  • жесткое нарезание резьбы;
  • теплообменник для электрического шкафа;
  • система термостабилизации шпинделя;
  • 8.4" Цветной LCD монитор + Manual guide Oi;
  • съемный маховичек;
  • система автоматической смазки;
  • система подачи СОЖ;
  • продув конуса шпинделя;
  • конвейеры для уборки стружки;
  • пистолеты для обдува и обмыва СОЖ;
  • трехцветная сигнальная лампа;
  • магазин на 24 позиции с рукой-манипулятором;
  • инструмент для установки станка;
  • инструкции по программированию Fanuc;
  • инструкции по эксплуатации на английском и русском языке.

Дополнительная комплектация:

  • устройство размерной привязки инструмента Renishaw TS27R;
  • дополнительный конвейер пластинчатого типа + тележка для стружки;
  • увеличение макс. Скорости вращения шпинделя 10000 об/мин (ременная передача);
  • увеличение макс.скорости шпинделя 10000 об/мин (передача через муфту);
  • увеличение мощности шпинделя 15/18,5 кВт (шпиндель двигатель);
  • увеличение позиций в инструм. магазине до 32 поз.;
  • Data server 128MB;
  • оптические линейки (Heidenhain);
  • подача СОЖ через шпиндель;
  • отделитель масла от СОЖ;
  • коллектор масла;
  • интерфейс для 4-оси;
  • поворотный стол, 4-ось, планшайба 200 мм;
  • поворотный стол, 4-ось, планшайба 250 мм;
  • поворотный стол, 4-ось, планшайба 320 мм;
  • автоматические двери;
  • увеличение высоты перемещения по Z-оси 760 мм;
  • трансформатор;
  • конвейер для стружки;
  • тележка для стружки;
  • кондиционер электрошкафа.
