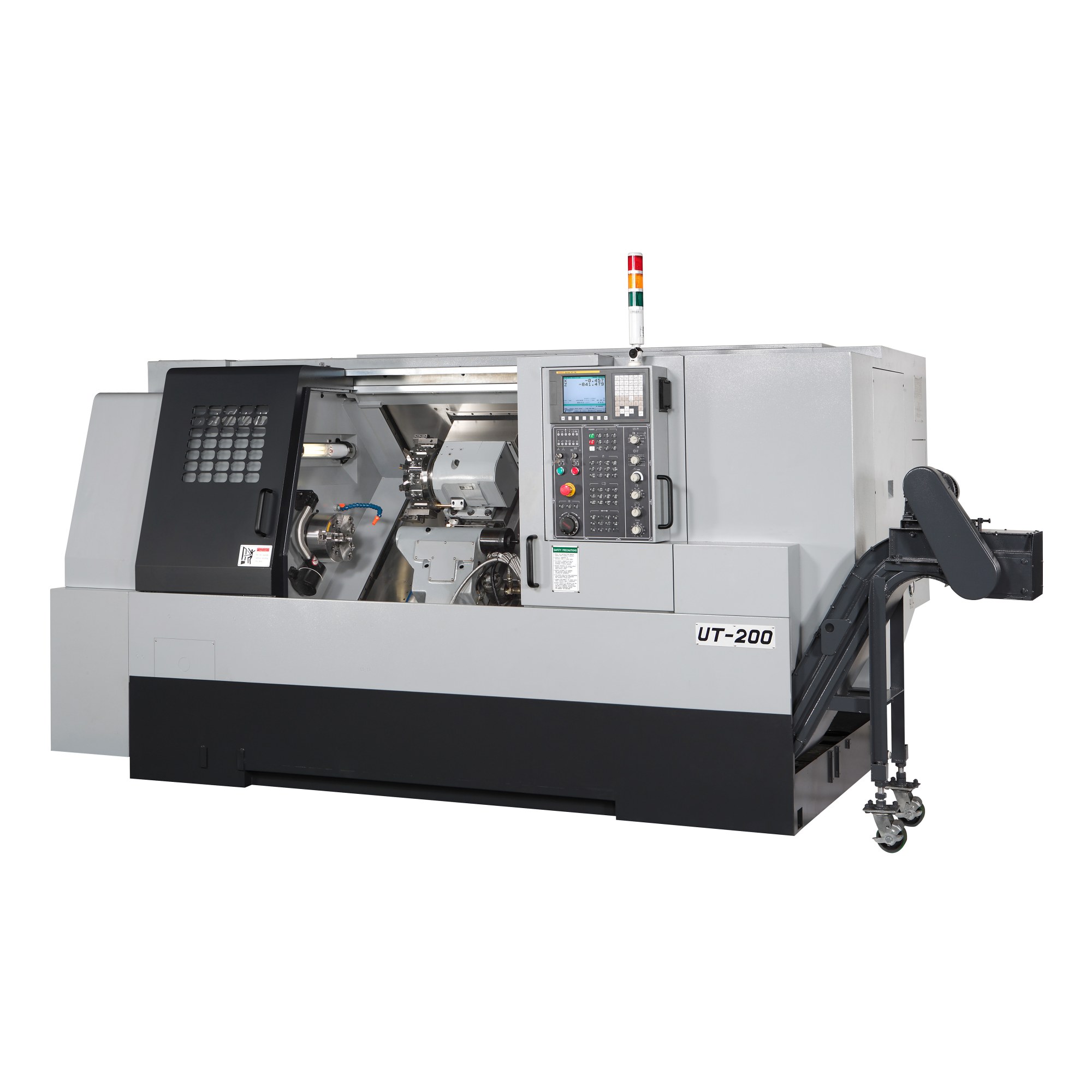

Токарный станок с наклонной станиной UT-200/200L


Цена по запросу
В наличии


ПАРАМЕТРЫ / МОДЕЛЬ UT-200 UT-200L
Система ЧПУ Fanuc Oi-TD Fanuc Oi-TD
Максимальный диаметр детали над станиной, мм 505
Максимальный диаметр детали над суппортом, мм 318
Максимальный обрабатываемый диаметр 350
Максимальная обрабатываемая длина, мм 570 1000
Передний конец шпинделя А2-5 А2-6 А2-6 А2-6
Диаметр патрона, мм 169 210 210 250
Максимальная частота вращения шпинделя, Об/мин 6000 4500 4500 3500
Мощность привода шпинделя, кВт 11/15
Максимальный диаметр прутка, мм 42 52 52 75
Перемещение по осям Z/X, мм 600/220 1050/220
Ускоренные перемещения по осям Z/X, мм 20/20
Точность позиционирования / повторяемость, мм +/-0,005 / +/-0,003 +/-0,005 / +/-0,003
Тип револьверной головки Гидравлическая
Количество инструмента 8 (10, 12)
Сечение державки резца, мм 25х25 (20х20)
Максимальный диаметр осевого инструмента, мм 32
Перемещение задней бабки, мм 545 1045
Ход пиноли, мм 80
Диаметр пиноли, мм 75
Конус пиноли МТ4
Габариты (ДхШхВ), мм 2900х1600х1700 3700х1600х1700
Вес, кг 3600 5200

Стандартная комплектация:

  • трехкулачковый патрон Strong с гидроцилиндром;
  • програмируемая задняя бабка
  • система ЧПУ FANUC Oi-TC;
  • монитор цветной 8.4" LCD;
  • интерфейс RS-232;
  • револьверная головка с гидравлическим приводом;
  • набор оснастки из резцедержателей и прижимных планок для револьверной головки;
  • кондиционер для электрошкафа;
  • гидравлическая станция;
  • система подачи СОЖ (4-bar);
  • полное ограждение X/Z осей;
  • система автоматической смазки;
  • трехцветная сигнализация режимов работы станка;
  • конвейер для стружки и тележка для стружки;
  • стандартный набор комплекта сырых и закаленных кулачков;
  • инструмент для установки станка;
  • инструкции по эксплуатации на английском и русском языке;
  • инструкции по программированию Fanuc.

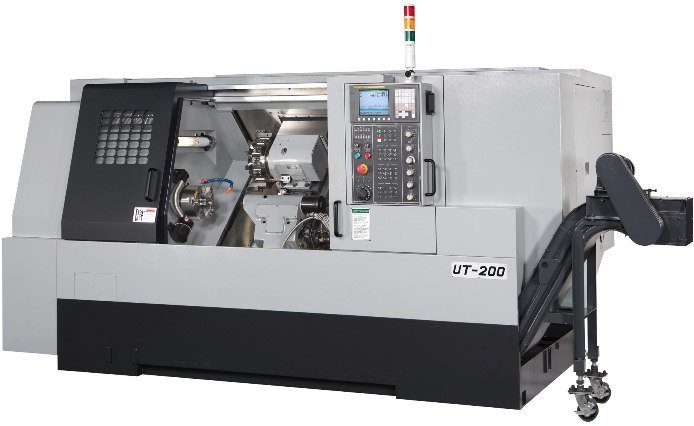

ТОКАРНЫЙ СТАНОК С НАКЛОННОЙ СТАНИНОЙ UT-200/200L

Дополнительная комплектация:

  • замена трехкулачкового патрона и гидроцилиндра Strong(Тайвань) на Howa (Япония) или Kitagawa (Япония);
  • цанговый патрон Tonfou 42/B5 173E (60/B6 185E) (Тайвань);
  • замена 8-поз. гидравлической револьверной головки на 8-поз. сервоприводную револьверную головку (АST-30);
  • замена 8-поз. гидравлической револьверной головки 12-поз. гидравлическую револьверную головку (AHT-30);
  • замена 8-поз. револьверной головки на 12-поз. сервоприводную револьверную головку (AST-30);
  • приводная револьверная головка VDI-30 + C-ось;
  • устройство размерной привязки инструмента Renishaw HPRA (съемное устройство);
  • автоматическая дверь;
  • трансформатор;
  • интерфейс для загрузочного устройства DH-65;
  • загрузочное устройство Fedek DH-65 1,2 м ф5-65;
  • загрузочное устройство Fedek DH-65L 1,5 м ф5-65;
  • деталеуловитель;
  • конвейер для готовых деталей;
  • кондиционер для электрического шкафа;
  • отделитель масляного тумана;
  • отделитель масла от СОЖ.
