Главная / Станки / UT-200S/200SM

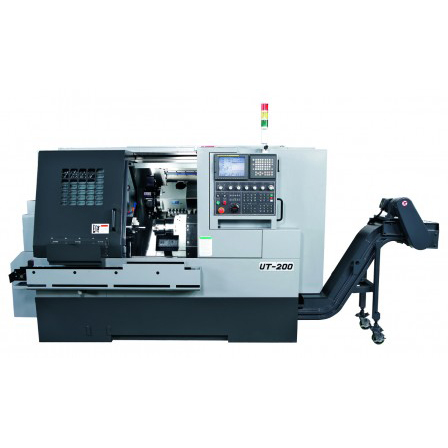

Токарный обрабатывающий центр с ЧПУ UT-200S/200SM


Цена по запросу
В наличии


ПАРАМЕТРЫ / МОДЕЛЬ UT-200S UT-200SM
Система ЧПУ Fanuc Oi-TD Fanuc Oi-TD
Максимальный диаметр детали над станиной, мм 522
Максимальный диаметр детали над суппортом, мм 318
Максимальный обрабатываемый диаметр 260 286
Максимальная обрабатываемая длина, мм 495
Основной
шпиндель
Передний конец шпинделя А2-5 А2-6
Диаметр патрона, мм 210
Максимальная частота вращения шпинделя, Об/мин 6000 4500 4000
Мощность привода шпинделя, кВт 11/15
Максимальный диаметр прутка, мм 44 52 65
Противо-
шпиндель
Передний конец шпинделя А2-5
Диаметр патрона, мм 169
Максимальная частота вращения шпинделя, Об/мин 6000
Мощность привода шпинделя, кВт 5,5/7,5
Максимальный диаметр прутка, мм 45
Перемещение по осям Z/X/B, мм 600/220/625
Ускоренные перемещения по осям Z/X/B, мм 20/20/20
Точность позиционирования / повторяемость, мм +/-0,005 / +/-0,003
Тип револьверной головки Гидравлическая Серво-механическая
Количество инструмента 12 12 (VDI 30)
Сечение державки резца, мм 25х25 (20х20)
Максимальный диаметр осевого инструмента, мм 32
индексация поворота шпинделя, град - 0,015
Максимальная скорость вращения приводного инструмента, Об/мин - 6000
Мощность двигателя приводного инструмента, кВт - 2,2/3,7
Габариты (ДхШхВ), мм 2900х1600х1700
Вес, кг 4000



ТОКАРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР С ЧПУ UT-200S/200SM





Стандартная комплектация:

  • трехкулачковый патрон Strong с гидроцилиндром;
  • противошпиндель;
  • система ЧПУ FANUC Oi-TC;
  • монитор цветной 8.4" LCD;
  • интерфейс RS-232;
  • револьверная головка с гидравлическим приводом;
  • набор оснастки из резцедержателей и прижимных планок для револьверной головки;
  • кондиционер для электрошкафа;
  • гидравлическая станция;
  • система подачи СОЖ (4-bar);
  • полное ограждение X/Z осей;
  • система автоматической смазки;
  • трехцветная сигнализация режимов работы станка;
  • конвейер для стружки и тележка для стружки;
  • стандартный набор комплекта сырых и закаленных кулачков;
  • инструмент для установки станка;
  • инструкции по эксплуатации на английском и русском языке;
  • инструкции по программированию Fanuc.

Accuway

Дополнительная комплектация:

  • замена трехкулачкового патрона и гидроцилиндра Strong(Тайвань) на Howa (Япония) или Kitagawa (Япония);
  • цанговый патрон Tonfou 42/B5 173E (60/B6 185E) (Тайвань);
  • замена 8-поз. гидравлической револьверной головки на 8-поз. сервоприводную револьверную головку (АST-30);
  • замена 8-поз. гидравлической револьверной головки 12-поз. гидравлическую револьверную головку (AHT-30);
  • замена 8-поз. револьверной головки на 12-поз. сервоприводную револьверную головку (AST-30);
  • приводная револьверная головка VDI-30 + C-ось;
  • устройство размерной привязки инструмента Renishaw HPRA (съемное устройство);
  • автоматическая дверь;
  • трансформатор;
  • интерфейс для загрузочного устройства DH-65;
  • загрузочное устройство Fedek DH-65 1,2 м ф5-65;
  • загрузочное устройство Fedek DH-65L 1,5 м ф5-65;
  • деталеуловитель;
  • конвейер для готовых деталей;
  • кондиционер для электрического шкафа;
  • отделитель масляного тумана;
  • отделитель масла от СОЖ.

VDI 30 12-station power turret

VDI30_tooling
