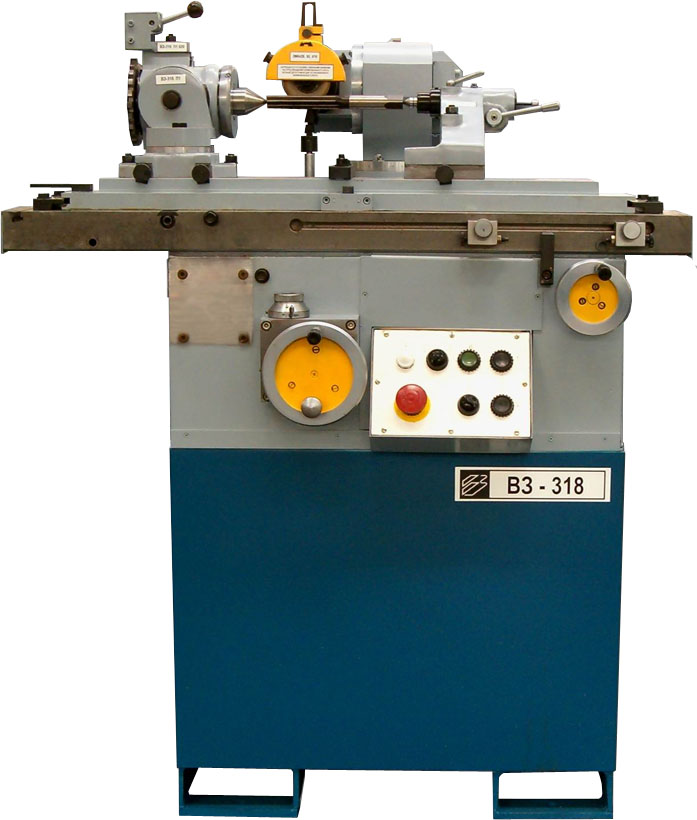

ВЗ-818 Станок заточный


940 000.00 руб.
В наличии


   Предназначен для ручной заточки и доводки основных видов режущих инструментов из инструментальной стали, твёрдого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами.

ОСОБЕННОСТИ ВЗ-818:

- Продольное перемещение стола станка, вертикальное и поперечное перемещение шлифовальной бабки осуществляется вручную;
- Установочное вертикальное перемещение шлифовальной бабки механизировано;
- На станке возможно выполнять шлифовальные работы: круглое шлифование (наружное и внутреннее) и плоское шлифование;
- Станок может быть укомплектован дополнительными приспособлениями, в зависимости от выполняемой технологической задачи (перечень приспособлений скачать и дополнительной оснастки скачать);
- На станке возможно устанавливать следующие шлифовальные круги (ГОСТ 2424-83):
- 1-150х16х32 (оправка для круга ВЗ-318М.91.010, кожух ВЗ-318М.92.030);
- 11-125х45х32 (оправка для круга ВЗ-318М.91.020, кожух ВЗ-318М.92.040);
- 11-100х40х20 (оправка для круга ВЗ-318М.91.030, кожух ВЗ-318М.92.010);
- 12-80х8х13 (оправка для круга ВЗ-318М.91.040, кожух ВЗ-318М.92.050);
- 11-150х40х32 (оправка для круга ВЗ-318М.91.020, кожух ВЗ-318М.92.020).
Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм. 250 (330 с 3Е642Е.П32)
Наибольшая длина изделия, устанавливаемого в центровых бабках, мм. 500 (1040 с 3Е642Е.П61 и 3Е642Е.П73)
Наибольшая длинна обрабатываемой поверхности, мм. 225
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. 150х32х16 (Тип 1 ИСО 525-86 ГОСТ 2424-83);
125х32х50 (остальных типов)
Наибольшее продольное перемещение стола, мм. 350
Наибольший угол поворота стола в горизонтальной проскости, град. +45 / -45
Наибольший угол поворота стола в горизонтальной проскости по шкале точного поворота, град. +8 / -8
Наибольшее вертикальное перемещение шлифовальной головки, мм. 200
Наибольшее поперечное перемещение шлифовальной головки, мм. 200
Наибольшее смещение оси шлиф. круга в горизонтальной плоскости за счет эксцентрической плиты, мм. 100
Угол поворота шлифовальной головки в горизонтальной плоскости, град. 360
Угол поворота шлифовальной головки в вертикальной плоскости, град. +200 / -20
Частота вращения шпинделя, мин -1 2800; 4000; 5600; 8000
Скорость вертикального механизированного перемещения шлифовальной головки, мм/мин 390
Мощность привода главного движения, кВт 0,71 / 0,85
Установленная суммарная мощность, кВт 0,89 / 1,03
Класс точности В
Шероховатость поверхности, полученная на образце изделия, Ra 0,32 (абразивным кругом);
0,08 (алмазным кругом)
Номинальное напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 1185 х 1195 х 1630;
1600 х 1600 х 1300 (в упаковке)
Масса, кг. 780;
1110 (брутто)
