Цена на ремонт станка 1525 зависит от системы ЧПУ и других требований Заказчика, ждем Ваше ТЗ на info@stanok-park.ru Срок ремонта 100-150 дней, гарантия 1 год, доставка и ПНР включены в стоимость. В наличии кулачки и другие запчасти 1525.

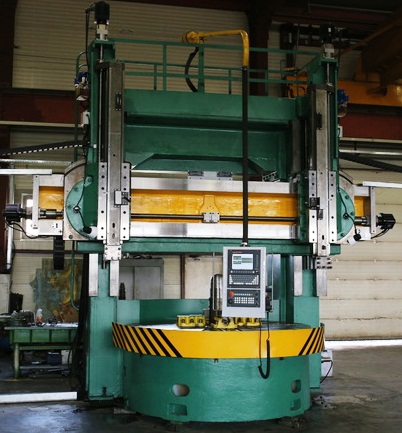

Токарно-карусельный станок с ЧПУ 1525Ф3 используют для производительной чистовой и черновой обработки различных заготовок из цветных и чёрных металлов.
Производим капитальный ремонт станков 1525.
Исполнение механической части станков:
- стол, скрепленный болтами со стойкой;
- опора планшайбы реализована на подшипниках, принимающих как радиальные, так и осевые нагрузки;
- планшайба с накладными зажимными кулачками в количестве 4 штук;
- вертикально перемещаемая по направляющим стойки поперечина;
- верхний суппорт имеет пятипозиционную револьверную инструментальную головку, инструментодержатели базируются и зажимаются в отверстии 70H7.
Варианты исполнения электрооборудования:
С УЧПУ NC-210, произведенная в г. С-Петербург, Балт-Систем, оснащается частотными преобразователями подачи, главным приводом немецкого производства, фирмы KEB, датчиками измерения российского производства, электродвигателями переменного тока, асинхронными. Также станок оснащен защитной, пускорегулирующей аппаратурой, электрошкафом и пультом российского производства; в комплектации с УЧПУ и приводами фирмы Сименс - Синумерик 802D, цифровыми приводами главного привода и подач Симодрайв 611Е. Электрошкаф, пульт, защитная и пуско-регулирующая аппаратура зарубежного производства.
| Наименование параметра | 1525 |
|---|---|
| Основные параметры станка | |
| Наибольший диаметр изделия, обрабатываемого вертикальным и боковым суппортами, мм | 2500 |
| Наибольшая высота обрабатываемого изделия, мм | 1600 |
| Диаметр планшайбы, мм | 2240 |
| Наибольшая масса устанавливаемого изделия, кг | |
| при 1,25..40 оборотах планшайбы в минуту | - |
| при 1,6..50 оборотах планшайбы в минуту | 16000 |
| при 50..63 оборотах планшайбы в минуту | - |
| при 160 оборотах планшайбы в минуту | 1900 |
| при 63..80 оборотах планшайбы в минуту | 8000 |
| Вертикальные суппорты | |
| Количество вертикальных суппортов | 2 |
| Наибольшее горизонтальное перемещение, мм | 1390 |
| Наибольшее вертикальное перемещение, мм | 1200 |
| Цена деления лимба горизонтального и вертикального перемещения, мм | 0,05 |
| Горизонтальное и вертикальное перемещение за один оборот лимба, мм | 2,5 |
| Наибольший угол поворота ползуна суппорта, град | 30 |
| Цена деления лимба попорота ползуна суппорта, мин | 1 |
| Цена деления шкалы поворота ползуна суппорта, град | 1 |
| Наибольшие размеры сечения державки резца (ширина х высота), мм | 40 х 63 |
| Скорость установочных перемещений, мм/мин | 5..1800 |
| Поперечина | |
| Наибольшее перемещение, мм | 1240 |
| Скорость перемещения, мм/мин | 360 |
| Выключающие упоры | Имеются |
| Блокировка перемещения в процессе резания | Имеется |
| Механика станка | |
| Число скоростей планшайбы | 18 |
| Число оборотов планшайбы в минуту при прямом и обратном вращении, об/мин | 1,6..80 |
| Число подач суппортов | 18 |
| Вертикальные и горизонтальные подачи суппортов, мм/об | 0,04..16 |
| Наибольшее допускаемое усилие резания двумя суппортами, кгс | 6700 |
| Скорость установочных перемещений суппортов, мм/мин | 5..1800 |
| Электрооборудование и привод станка | |
| Род тока питающей электросети | ~380 В, 50 Гц |
| Количество трехфазных электродвигателей установленных на станке | 6 |
| Количество однофазных электродвигателей установленных на станке | 5 |
| Электродвигатель привода главного движения 1М1, кВт | 40 |
| Электродвигатель смазки (входит в комплект насоса) 1М2, кВт | |
| Электродвигатель перемещения поперечины 1М3, кВт | 5,2 |
| Электродвигатель зажима поперечины 1М4, кВт | 1,3 |
| Электродвигатель установочных перемещений правого 2М1 и левого 3М1 суппортов, кВт | 3,0 |
| Электродвигатель привода системы смазки поперечины 1М5, Вт | 10 |
| Электродвигатель привода системы смазки правого суппорта 2М2 и 2М3, Вт | 10 |
| Электродвигатель привода системы смазки левого суппорта 3М2 и 3М3, Вт | 10 |
| Габарит и масса станка | |
| Габарит станка (длнна х ширина х высота), мм | 5065 х 5340 х 4910 |
| Масса станка, кг | 35500 |
