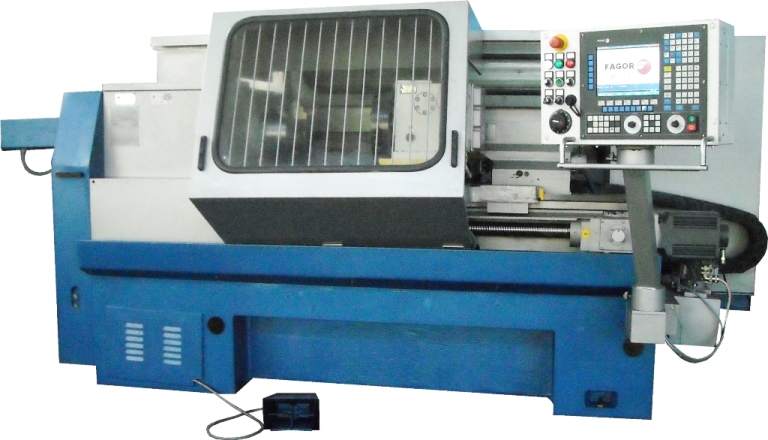

Наименование параметров, размерность |
Величина параметров |
|
|
1 Показатели заготовки, обрабатываемой на станке |
||
|
1.1 Наибольший диаметр обрабатываемой заготовки над станиной, мм закрепленной в патроне и проходящей через отверстие в шпинделе, мм, |
320 50 |
|
|
1.2 Наибольший диаметр обрабатываемой заготовки над суппортом, мм, не менее |
200 |
|
|
1.3 Наибольшая длина устанавливаемой заготовки (при установке в центрах, мм, не менее |
1000 |
|
|
1.4 Наибольшая длина обработки, мм, не менее |
750 |
|
|
1.5 Высота центров над направляющими станины, мм |
255 |
|
|
2 Показатели инструмента, устанавливаемого на станке |
||
|
2.1 Наибольшая высота резца, устанавливаемого в резцедержателе, мм |
25 |
|
|
2.2 Предельные диаметры сверления, мм по стали по чугуну |
25 28 |
|
|
2.3 Число позиций инструментальной головки |
8 |
|
|
2.4 Диаметр отверстия в револьверной голове под цилиндрический хвостовик державки при базировании по отверстию, мм |
40 |
|
|
3 Показатели основных и вспомогательных движений станка |
||
|
3.1 Количество диапазонов скоростей шпинделя: прямого вращения обратного вращения |
3 3 |
|
|
3.2 Пределы частот шпинделя, мин-1 |
20 – 2500 |
|
|
3.3 Способ регулирования частоты вращения шпинделя бабки шпиндельной |
бесступенчато |
|
|
3.4 Пределы шагов нарезаемых резьб |
0,25-40 |
|
|
4 Показатели силовой характеристики станка |
||
|
4.1 Наибольший крутящий момент на шпинделе, Нм |
800 |
|
|
4.2 Мощность привода главного движения, кВт |
11 |
|
|
4.3 Мощность привода продольного перемещения, кВт |
2,5 |
|
|
4.4 Мощность привода поперечного перемещения, кВт |
2,5 |
|
|
4.5 Мощность привода охлаждения шпиндельной бабки, кВт |
0,25 |
|
|
4.6 Мощность привода охлаждения суппорта и винтовых пар, кВт |
0,2 |
|
|
4.7 Суммарная мощность установленных на станке электродвигателей , кВт |
16,45 |
|
|
4.8 Суммарная потребляемая мощность станка, (наибольшая), кВт |
17 |
|
|
5 Показатели габарита и массы станка |
||
|
5.1 Габаритные размеры станка, мм, не более: длина ширина высота |
3220 / 3600* 1750 / 2250** 2260 |
|
|
5.2 Масса станка, кг, не более |
3800, 4380*** |
|
|
6 Характеристика электрооборудования |
||
|
6.1 Род тока питающей сети |
Переменный, трехфазный |
|
|
6.2 Частота тока, Гц |
50 |
|
|
6.3 Напряжение, В |
380±38 |
|
|
6.4 Напряжение цепи управления, В |
110 и 24 |
|
|
6.5 Напряжение цепи местного освещения, В |
220 |
|
|
7 Корректированный уровень звуковой мощности, дБа |
102 |
|
|
8 Класс точности станка по ГОСТ 8-82 |
П |
|
* Для станка с индексом «П».
** Для станка с индексом «К1».
|
Наименование параметра |
Значение |
|
Конец шпинделя |
6К ГОСТ 12593 |
|
Диаметр шпиндельного фланца, мм |
170 |
|
Центр в шпинделе с конусом |
Морзе 6 по ГОСТ 13214 |
|
Диаметр цилиндрического отверстия в шпинделе, мм |
55 |
|
Наименование параметра |
Значение |
|
Центр пиноли с конусом |
Морзе 5 По ГОСТ 13214 |
|
Наибольшее перемещение пиноли, мм, не менее |
180 |
|
Величина поперечного смещения корпуса, мм |
±15 |
|
Наименование параметров, размерность |
Величина параметров |
|
Наибольшая длина продольного перемещения (ось Z), мм |
905 |
|
Наибольшая длина поперечного перемещения (ось Х), мм |
210 |
|
Дискретность задания перемещения по координатам, мм продольной (ось Z) поперечной (ось Х) |
0,001 0,001 |
|
Точность линейного позиционирования, мм продольного перемещения (ось Z) поперечного перемещения (ось Х) |
0,010 0,005 |
|
Наибольшая скорость подвода и отвода инструмента, м/мин: в направлении продольного перемещения в направлении поперечного перемещения |
10 7,5 |
|
Максимальная рекомендуемая скорость, мм/мин продольного перемещения (ось Z) поперечного перемещения (ось Х) |
2000 1000 |
|
Обозначение |
Наименование |
Количество |
Примечание |
|
|
1 |
2 |
3 |
4 |
|
|
058.0000.000 |
Станок в сборе |
1 |
Комплектуется согласно договору на постав- ку или контракту |
|
|
Входят в комплект и стоимость станка |
||||
|
Инструмент |
||||
|
052.9501.000 086.6002.000 086.6000.001 |
Ключ торцовый Ключ к электрошкафу Ключ S=8, S=14 мм |
1 1 1 |
Поставляется отдельным местом в общей упаковке станка |
|
|
Документы |
||||
|
058.0000.000 РЭ |
Руководство по эксплуатации |
1 (на русском языке)* |
* На языке согласно требованиям дого- вора на поставку или контракта |
|
|
Согласно заказанной модификации |
Руководство по эксплуатации. Электрооборудование |
1 (на русском языке)* |
* На языке согласно требованиям договора на поставку или контракта |
|
|
Патрон трехкулачковый самоцентрирующий |
Паспорт |
1 |
||
|
Согласно заказанной модификации |
Руководство по эксплуа- тации. Головка автоматическая |
1 |
||
|
ЭМГ 50.0000.000 РЭ |
Руководство по эксплуатации (Головки электромеханические зажимные) |
* |
*) 1шт. При заказе станка с электромеханическим приводом патрона, задней бабки |
|
|
019.0000.000 РЭ |
Руководство по эксплуатации (Насос центробежный) |
1 |
||
|
Сопроводительная документация к приводу главного движения, приводам подач, системе ЧПУ и т.д. согласно упаковочного листа |
||||
|
Поставляются заказчику по спецификации к договору (контракту) за отдельную плату |
|||||
|
Станок со специальными требованиями |
Согласно требованиям договора на поставку или контракта |
||||
|
Узлы |
|||||
|
Патрон 3-х кулачковый 3-250.35.01П ТY BY 500047867.022 (с полным комплектом принадлежностей) |
1 |
Установлен на станке |
|||
|
052.4400.000 |
Патрон с электромеханическим приводом |
1 |
Установлен на станке взамен патрона 3-х кулачкового 3-250.35.01П ТY BY 500047867.022 |
||
|
052.1600.000-01 |
Бабка задняя (с электромеханическим приводом) |
1 |
Установлена на станке взамен 052.1600.000 |
||
|
- |
Транспортер для отвода стружки |
1 |
Поставляется отдельным местом |
||
|
Инструмент |
|||||
|
052.9500.000 |
Комплект вспомогательного инструмента |
1 |
Поставляется отдельным местом в общей упаковке станка |
||
|
291 341 131 |
С перпендикулярным пазом (левый) |
* |
* Количество по заказу |
||
|
291 341 121 |
С перпендикулярным пазом (правый) |
* |
* Количество по заказу |
||
|
291 341 221 |
С параллельным пазом |
* |
* Количество по заказу |
||
|
291 342 222 |
Для инструмента с цилиндрическим хвостовиком |
* |
* Количество по заказу |
||
|
291 342 331 |
Для инструмента с коническим хвостовиком |
* |
* Количество по заказу |
||
|
Принадлежности |
|||||
|
- |
Центр упорный ГОСТ 13214 7032-0043 Морзе 6 ПТ |
1 |
Поставляется отдельным местом в общей упаковке станка |
||
|
086.1900.000 |
Патрон поводковый |
1 |
То же |
||
|
086.2600.000 |
Люнет неподвижный |
1 |
-"- |
||
|
- - |
Центр вращающийся А1-5-П ГОСТ 8742 Ключи гаечные ГОСТ2839 7811-0004 (10х12) 7811-0022 (14х17) 7811-0024 (19х22) 7811-0026 (24х27) 7811-0043 (32х36) Ключ ГОСТ 11737 7812-0377 S=10 |
1 1 1 1 1 1 1 |
Поставляется отдельным местом в общей упаковке станка То же -"- -"- -"- -"- -"- |
||
|
ОК101.0000.000 |
Опора клиновая |
4 |
Поставляется отдельным местом в общей упаковке станка |
||
|
Примечание - Допускается замена инструмента и принадлежностей, включенных в настоящую таблицу, на инструмент и принадлежности аналогичного назначения. |
|||||
