Характеристики
Артикул
—
53А50
Характеристики
—
| Наибольший диаметр обрабатываемого зубчатого колеса (прямозубого), мм | 500 |
| Максимальный модуль нарезаемых зубьев, мм | 10 |
| Минимальное число нарезаемых зубьев | 8 |
| Диаметр стола, мм | 560 |
| Максимальный угол наклона зубьев нарезаемых колес, град | ±50 |
| Расстояние между осями стола и фрезы, мм | 60-350 |
| Расстояние от плоскости стола до оси фрезы, мм | 195-595 |
| Максимальные размеры установленной червячной фрезы, мм: | |
| длина | 200 |
| диаметр | 200 |
| Максимальное вертикальное перемещение суппорта, мм | 400 |
| Конус отверстия фрезерного суппорта (Морзе) | 5 |
| Максимальное осевое перемещение фрезы, мм | 180 |
| Частота вращения фрезерного шпинделя, об/мин |
40-405
(бесступенчато)
|
| Подача, мм/мин: |
|
| вертикальная |
0,75-7,5
(бесступенчато)
|
| радиальная |
0,22-2,25
(бесступенчато)
|
| тангенциальная | 0,16- 3,25 |
| Мощность электродвигателя главного привода, кВт |
15 |
| Габаритные размеры станка, мм: | |
| длина | 2670 |
| ширина | 1810 |
| высота | 2250 |
| Масса станка, кг | 9650 |
Под заказ
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

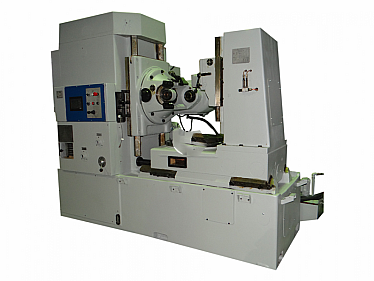

Cтанок 53А50 применяют для фрезерования зубьев цилиндрических зубчатых колес методом единичного деления пальцевой или дисковой фрезами и методом обкатки червячной фрезой. Полуавтомат универсальный зубофрезерный 53А50 используют для фрезерования цилиндрических косозубых, прямозубых и червячных колес в условиях единичного и серийного производства. Нарезание зубчатых колес производится по способу обкатки червячной фрезы и обрабатываемой заготовки. Работает станок по циклу наладки и по замкнутому полуавтоматическому циклу. Станок 53А50 имеет подвижную стойку и неподвижный стол. Наличие в станке универсального фрезерного суппорта дает возможность обрабатывать червячные и цилиндрические колеса методом радиального тангенциальной подачи и врезания. На базе станка могут изготавливаться спецстанки, которые могут обрабатывать колеса с конусной и бочкообразной формой зубьев. Для расширения технологических возможностей зубофрезерные станки могут оснащаться системой ЧПУ Mitsubishi, Siemens.
