Используют для обработки червячных колёс червячными фрезами и косозубых и прямозубых колёс, звёздочек, методом обката.

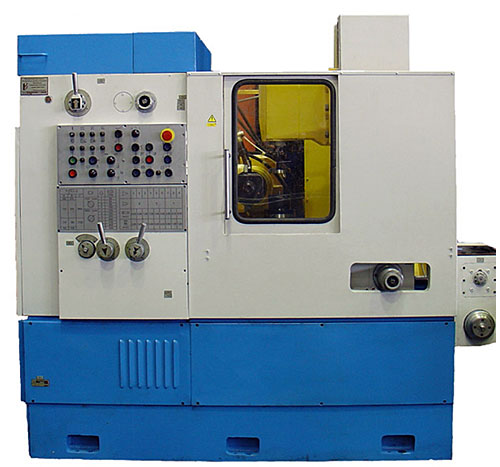

Особенности станка 53В30П:
- Полуавтомат имеет компоновку с подвижным столом и вертикальной осью изделия. В шпинделе стола вмонтирован гидроцилиндр зажима заготовок;
- Станок 53В30П оборудован релейной системой управления;
- Станок 53В30П-22 обоудован программируемым контроллером и приводами фирмы SIEMENS;
- Регулирование частоты вращения шпинделя фрезы, а также величин радиальной и осевой подачи производится бесступенчато асинхронными двигателями или серводвигателями (в зависимости от исполнения), питаемых от частотных преобразователей;
- Высокая динамическая и статическая жесткость за счет рациональной формы направляющих каретки и стойки суппорта, увеличения жесткости основных формоопределяющих узлов;
- Для использования всей длины режущей кромки червячной фрезы предусмотрено периодическое перемещение вдоль оси (шифтинг);
- На полуавтоматах есть возможность установки тангенциального суппорта, что дает возможность производить тангенциальную подачу вдоль оси фрезы (исполнение 53В30П-10);
- Имеет централизованную систему смазки.
Наибольший наружний диаметр нарезаемого колеса, мм. | 320 (минимальный 20) |
Наибольший модуль обрабатываемых зубчатых колес, мм, | 6 (минимальный 1) |
Наибольший угол наклона нарезаемых зубьев, град. | 60 |
Наибольшая ширина венца обрабатываемых зубчатых колес, мм. | 220 (прямой зуб) |
Диаметр рабочей поверхности стола (фланца шпинделя изделия), мм. | 250 |
Расстояние между осями стола и инструмента, мм. | 30 - 250 |
Наибольшие размеры устанавливаемых червячных фрез (D х L), мм. | 160 х 160 (220*) |
Наибольшее перемещение червячной фрезы вдоль оси (шифтинг), мм. | 75 |
Диапазон чисел оборотов червячной фрезы, мин-1 | 50 - 500 |
Диапазон вертикальных подач, мм/мин. | 0,63 - 7,3 |
Диапазон радиальных подач, мм/мин | 1 - 16 |
Диапазон тангенциальных подач, мм/об. | 0,26 - 2,3 (для 53В30П-10) |
Мощность привода главного движения, кВт | 3,2/4,2 (4,0/4,75 53В30П-10); 7,5* |
Номинальное напряжение питания, В | 380 |
Габаритные размеры (LxBxH), мм. | 2300 х 1300 х 1950 (3350 х 1950 х 2350 упаковка) |
Масса, кг. | 5100 (6000 брутто) |
* - специальное исполнение (заказ) |
