Поперечно-строгальный станок 7307 предназначен для обработки резцом плоских и фасонных поверхностей (горизонтальных, вертикальных, наклонных), а также для прорезания всевозможных пазов и канавок в деталях с длиной обработки до 500 мм. Он применяется в механических цехах машиностроительных заводов для индивидуального и мелкосерийного производства.
Принцип работы и особенности конструкции станка 7307
Ползун с суппортом резцовой головки с остроугольными направляющими имеет регулировочный клин для регулировки зазоров в процессе эксплуатации и механизм для изменения зоны резания (однорукояточный с выборкой зазоров в резьбе). Ползун перемещается при помощи кулисного механизма.
Механическая коробка скоростей с однорукояточным управлением и кулисный механизм обеспечивают движение ползуна с восьмью скоростями и различной длиной хода.
Коробка подач обеспечивает 20 подач стола.
Суппорт имеет ручную и механическую (автоматическую) (по заказу) подачи. При автоматической подаче, суппорт перемещается только вниз.
Стол имеет ручное, механическое и ускоренное перемещения. Перемещение стола в горизонтальном направлении осуществляется как автоматически, так и вручную, а в вертикальном направлении только вручную. Автоматическое горизонтальное перемещение стола осуществляется прерывисто (рабочая подача). Величина подачи устанавливается крановым механизмом.
Механизмы, размещенные в станине станка, имеют принудительную централизованную смазку. Привод станка — от отдельного электродвигателя, включаемого с кнопочной станции.
Для сбора стружки имеется стружкосборник.
Станок 7307 в основном исполнении изготавливается с прямоугольным неповоротным столом, а по особому заказу, за отдельную плату, — с универсальным поворотным столом.
Класс точности станка Н по ГОСТ 9—82Е.
Точность обработанной детали до 0,03 мм на длине до 300 мм.
Чистота обработки — не менее V5.
Разработчик — Оренбургский станкостроительный завод.

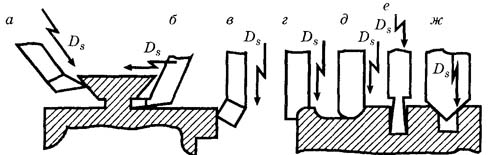

Виды поверхностей, обрабатываемых на строгальных станках
Виды поверхностей, обрабатываемых на строгальных станках:
- а — ласточкин хвост
- б, е — канавки
- в — вертикальные плоскости
- г, д — фасонные поверхности
- ж — фаски

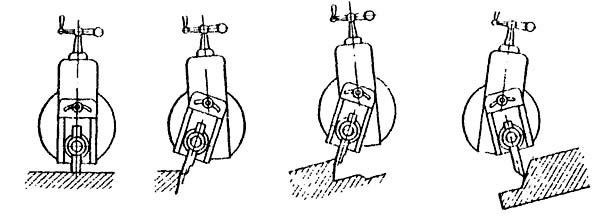

Положение суппорта и поворотной доски суппорта при строгании
Основные параметры станка | |
Класс точности станка | Н |
Длина хода ползуна, мм | 20..720 |
Наибольшее сечение резца, мм | 25 х 40 |
Наибольшее расстояние от опорной поверхности резца до станины (вылет), мм | 880 |
Высота ползуна над рабочей поверхностью стола, мм | 90..480 |
Наибольшая перестановка ползуна, мм | 410 |
Стол | |
Размеры рабочей поверхности стола - верхней, мм | 450 х 710 |
Размеры рабочей поверхности стола - правой, мм | |
Размеры рабочей поверхности стола - левой, мм | |
Наибольшее перемещение стола - горизонтальное, мм | 710 |
Наибольшее перемещение стола - вертикальное, мм | 390 |
Число горизонтальных подач стола | 20 |
Пределы горизонтальных подач стола, мм/дв.ход | 0,2..4,0 |
Быстрое, горизонтальное перемещение стола, м/мин | 3,0 |
Быстрое вертикальное перемещение стола, м/мин | 0,6 |
Цена деления лимба, мм | 0,1 |
Ползун. Суппорт | |
Наибольшее вертикальное перемещение салазок суппорта (головки резца) от руки, мм | 170 |
Цена деления лимба, мм | 0,05 |
Наибольший угол поворота резцовой головки до входа в станину, град | ±60 |
Наибольший угол поворота доски резцедержателя, град | ±15 |
Наибольшее допустимое усилие резания, Н | 20000 |
Число ступеней скоростей главного привода (перемещения ползуна) | 8 |
Числа двойных ходов ползуна в минуту | 10,6; 15; 21,2; 30; 42,5; 60; 85; 118 |
Число подач суппорта | 6 |
Подачи суппорта, мм/дв.ход | 0,16; 0,33; 0,50; 0,66; 0,83; 1,0 |
Электрооборудование. Привод | |
Количество электродвигателей на станке | 1 |
Электродвигатель привода стола, кВт | 5,5 |
Габариты и масса станка | |
Габариты станка (длина ширина высота), мм | 2980 х 1400 х 1665 |
Масса станка, кг | 2800 |
