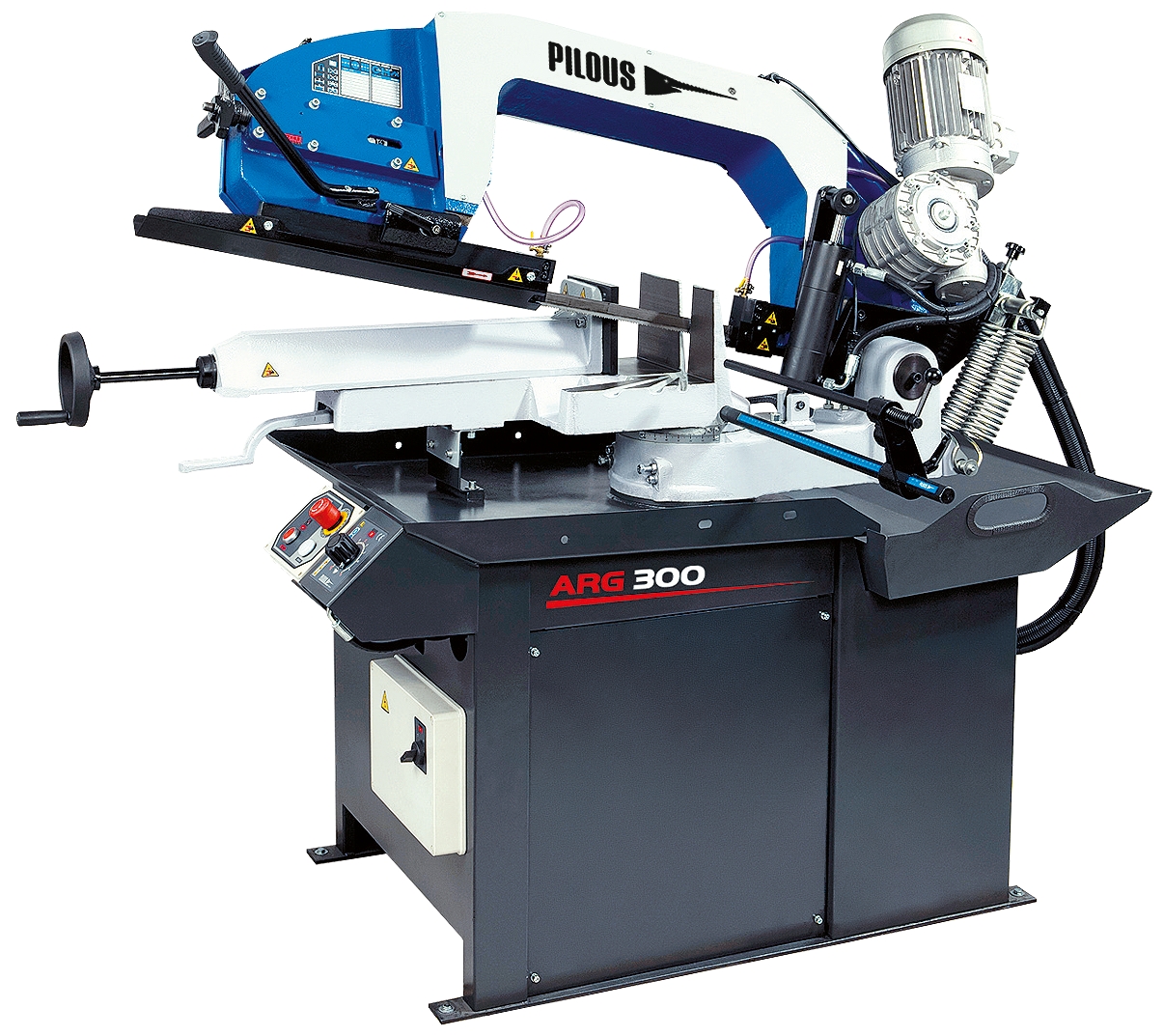

На станках с гидроразгрузкой процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется в ручную. Усилие подачи регулируется при помощи, установленной на станке системы гидроразгрузки. Она же обеспечивает фиксацию рамы в верхней точке. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор. В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станки Pilous имеют максимальную точность пропила и продолжительный срок службы.
На станке установлен частотно-регулируемый привод вращения полотна (индекс “F” в наименовании), который позволяет плавно регулировать скорость резания от 35 до 75 м/мин, многократно увеличивая точность реза и стойкость ленточной пилы
.jpg)
Основные элементы:
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации, литье корпуса рам выполнено с полыми карманами, проходящими по всей длине рамы, что позволило добиться большей жесткости рамы и повышения точности реза, что в свою очередь обеспечивает долгий срок службы станка
- Опускание и подъем рамы осуществляется под собственным весом, закрытая (замкнутая) система гидроразгрузки не требующая обязательного или дополнительного обслуживания
- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Массивные быстрозажимные тиски для простого и надежного крепления заготовки
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутренней полости станка.
- Конструкция поворотного устройства и рамы моделей позволяет резать заготовки больших размеров как перпендикулярно, так и под заданным углом.
- Высокая точность пропила благодаря наличию твердосплавных направляющих с трех сторон ленточной пилы
- Для обеспечения максимальной жесткости всей конструкции, пильная рама установлена на поворотном столе в массивных подшипниковых опорах с радиально упорными роликовыми подшипниками
- Точная заводская регулировка преднатяга подшипников, гарантирует жесткость и точность работы. Бесшумный главный привод за счет оснащения электродвигателем с червячным редуктором, не требующим технического обслуживания
- Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила
- Упрощен процесс замены ленточной пилы, достаточно открыть защитный кожух рамы и зафиксировать его в поднятом состоянии
- Система контроля натяжения полотна и автоматическое отключение в случае разрыва, индикатором натяжения служат тарельчатые шайбы, натягивать моховик нужно до тех пор, пока тарельчатые шайбы не сомкнуться (между ними не должно оставаться просветов).
- Удобное и простое управление станком с эргономичной панели, закрепленной на тумбе станка;
Процесс резания:
Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Технические параметры
|
|
ARG 300 F |
||
|
Потребляемая мощность мотора |
380 V, 50 Гц 0.9/1.7 кВт |
||
|
Мотор помпы |
380 V, 50 Гц 2.2 кВт |
||
|
Скорость резания |
35 – 75 м/мин |
||
|
Рабочая зона |
90 |
45 |
60 |
|
|
300 |
240 |
160 |
|
|
300 |
230 |
150 |
|
|
370x220 |
250x140 |
150x150 |
|
Угол разворота рамы |
|
||
|
Габариты ленты |
3110х27х0.9 |
||
|
Диаметр шкивов |
355 мм. |
||
|
Высота стола |
900 мм. |
||
|
Масло гидравлики |
Гидравлическое масло PARAMOL HM 46 |
||
|
Объем бака СОЖ |
Приблизительно 15 л. |
||
|
Габариты станка |
1600х950х1600 |
||
|
Вес станка |
390 кг. |
||
.jpg)
.jpg)
.jpg)
Аналоги ARG 300 F

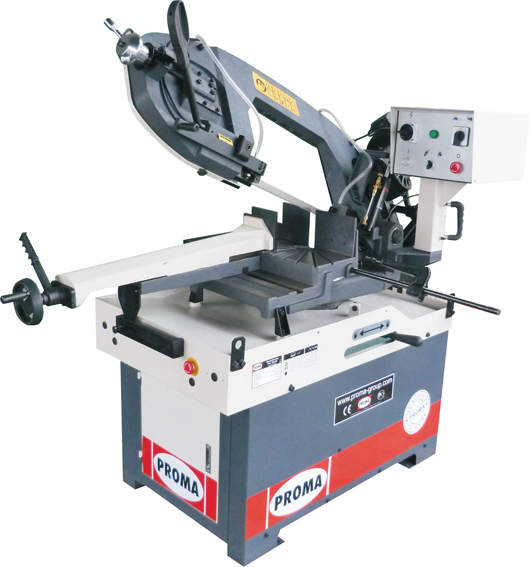

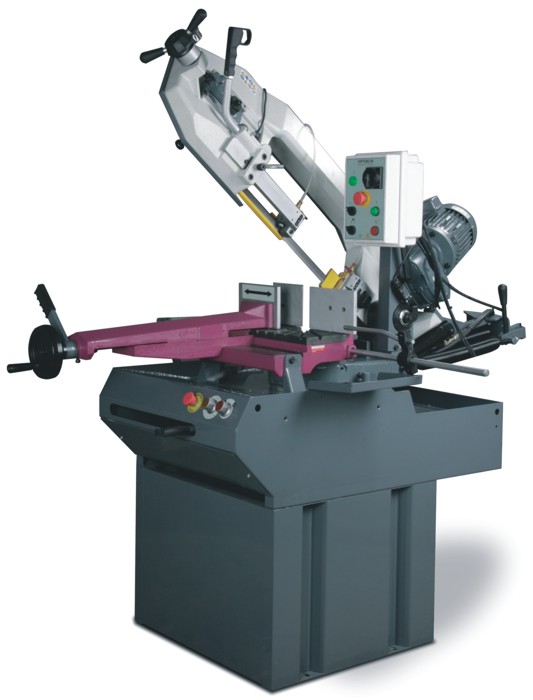

PPS-270HP (Чехия) OPTI S300DG (Германия)
.jpg)
