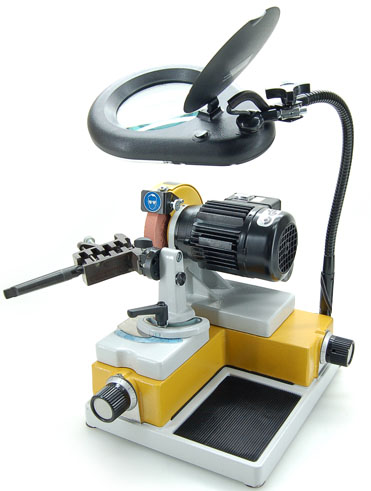

BSM-20 Сверлозаточной станок

Главная / Станки / Заточные станки / Заточные станки для сверл и фрез / BSM-20 Сверлозаточной станок

Цена по запросу

В наличии

Сверлозаточной станок используют для заточки спиральных сверл (правых и левых) по металлу, дереву, цветным металлам, строительных буров, зенкеров по металлу и дереву (при условии использования приспособления SVR 20), концевых 2х-пёрых фрез по торцу. Применяют на малых производствах, не требует специального образования.

- Патентованная самоцентрирующаяся призматическая система крепления дает возможность быстро и точно закрепить инструмент. Симметричная заточка обеспечивается поворотом зажимной призмы, что позволяет с отличным качеством и очень быстро затачивать различные типы сверл;
- Кинематика станка обеспечивает симметричную и точнуюзаточку сверл по задней грани и формирует необходимый угол затыловки и угол при вершине;
- Станок имеет регулировку угла при вершине затачиваемого инструмента 60-200 град., так же регулировку заднего угла при спиральной затыловке и при ступенчатой затыловке. Основная заточка сверла осуществляется по задней грани сверла;
- На станке можно выполнять классическую подточку перемычки либо делать крестообразную подточку;
- Зажимная призма с затачиваемым инструментом устанавливается на подвижном суппорте, обеспечивающем подачу инструмента на заточной круг;
- Абразивный круг с электродвигателем установлен на втором подвижном суппорте, обеспечивающем поперечное смещение заточного круга. Направление перемещения этих двух суппортов взаимно перпендикулярное. Перемещение суппортов осуществляется при помощи рукояток со шкалой. Суппорта перемещаются закрытыми ходовыми винтами по закрытым призматическим направляющим оснащенными пресс-масленками;
- Заточной круг зажимается в быстросъемных фланцах, за счет чего можно максимально быстро менять заточные круги, в зависимости от выполняемой заточки, без потери точности установки круга.
- Цена деления лимба 0,03мм, точность заточки 0,05мм.

Диаметр затачиваемого сверла, мм.	2 - 20 (диаметр закрепляемой части)
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм.	125 / 20 / 20 (макс.)
Наибольше продольное перемещение шлиф.суппорта, мм.	65 (ось Х)
Наибольшее поперечное перемещение суппорта с призмой, мм.	45 (ось Y)
Частота вращения шпинделя (лей), об/мин	2800
Мощность привода главного движения, кВт	0,12
Номинальное напряжение питания, В	230
Габаритные размеры (LxBxH), мм.	370 х 350 х 270
Масса, кг.	22
