Вертикально-фрезерный станок FP-45P представляет собой широко распространенный тип фрезерных станков, который предназначен для обработки деталей или корпусов из различных материалов в условиях мелкосерийного производства, а также в ремонтных мастерских.
В данной модели предусмотрена тонкая подача шпинделя и регулировка глубины сверления. На станке можно выполнять сверление, фрезерование и другие операции обработки осевым режущим инструментом.

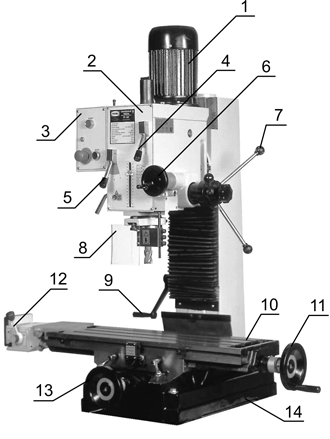

Основные узлы и детали оборудования
1. Электродвигатель главного привода.
2. Фрезерная головка с коробкой передач.
3. Пульт управления.
4. Ручка переключения диапазона скоростей шпинделя.
5. Ручка переключения скорости вращения шпинделя.
6. Маховик микроподачи шпинделя.
7. Ручки подачи шпинделя.
8. Защитный экран.
9. Ручка перемещения фрезерной головки.
10. Стол крестообразный.
11. Маховик ручной продольной подачи.
12. Механическая продольная подача (опция — арт. 25330340)
13. Маховик ручной поперечной подачи.
14. Основание станка
Технические параметры фрезерного станка FP-45P
Характеристика |
Значение |
Напряжение |
400В |
Потребляемая мощность |
1500Вт |
Макс. диаметр сверления |
45мм |
Диапазон оборотов шпинделя |
80-1250 об/мин (6cт) |
Угол наклона фрезерной головки |
±90 градусов |
Размер стола |
800х240мм |
Размер основания |
400х635мм |
Общая высота |
1400мм |
Конус шпинделя |
Мк4 |
Поперечный ход стола |
205мм |
Продольный ход стола |
585мм |
Ход шпинделя |
130мм |
Вылет шпинделя |
250мм |
Макс. расстояние от шпинделя до стола |
450мм |
Одно деление нониуса – продольный ход |
0,02мм |
Одно деление нониуса – поперечный ход |
0,02мм |
Одно деление нониуса – тонкая подача шпинделя |
0,02мм |
Т-образный паз стола |
16мм |
Масса |
310кг |
Корпусные детали станка FP – 45 P, стол 10 и основание 14 изготовлены из чугуна, что придаёт станку жёсткость и устойчивость к вибрациям. Главный привод фрезерного станка обеспечивается асинхронным двигателем 1, который соединён с коробкой передач. Фрезерная головка с коробкой передач 2 сконструирована так, что может наклоняться вправо и влево, на стойке фрезерного станка для работы шпинделя под углом. Стойка фрезерного станка установлена на основании 14, составной частью которого является крестообразный подвижный стол. Продольная подача стола производится вручную с помощью моховика 12. Поперечная подача стола производится вручную или с помощью электромеханического привода 13.
Комплектация
- Оправка для патрона MK III В18 1шт
- Патрон сверлильный 3-16 В18 1шт
- Ручка вертикального перемещения шпиндельной головки 1шт
- Штурвал подачи стола 3шт.
- Штурвал тонкой подачи шпинделя 1шт.
- Ручка для штурвала перемещения стола 3шт.
- Ручки для перемещения пиноли шпинделя 3шт.
- Ручка для штурвала тонкой подачи шпинделя 1шт.
- Штанга М12 для крепления инструмента 1шт.
- Соединительный кабель с разъёмом 1шт.
- Защитный экран 1шт.
- Инструмент:
- Ключ сверлильного патрона 1шт.
- Ключ торцевой шестигранный 6; 5 2 шт.
- Ключ рожковый 22 Х 24 1шт.
- Клин для снятия инструмента 1 шт.
- Инструкция по эксплуатации
Аналоги станка FP-45P:
OPTI MB4P
Производитель
|
Proma |
Мощность
|
1500 |
Напряжение
|
380 |
В наличии
|
Y |
Масса
|
310 |
Артикул
|
25330045 |
