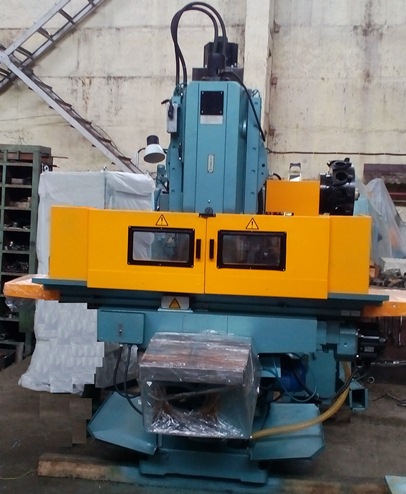

Наименование параметра |
ГФ2171с5 |
ГФ2171с6 |
Основные параметры |
|
|
Класс точности по ГОСТ 8-82 |
Н |
|
Модель устройства ЧПУ |
NC-210 |
|
Количество управляемых координат |
3 |
|
Количество одновременно управляемых координат при линейной/ круговой интерполяции |
3/2 |
|
Рабочий стол |
|
|
Размеры рабочей поверхности стола (длина х ширина), мм |
1600 х 400 |
|
Предельные размеры обрабатываемых поверхности (длина х ширина х высота), мм |
850_250_380 |
|
Максимальная нагрузка на стол (по центру), кг |
400 |
|
Число Т-образных пазов Размеры Т-образных пазов |
3 |
|
Наибольшее продольное перемещение стола (X), мм |
1010 |
|
Наибольшее поперечное перемещение стола (Y), мм |
400 |
|
Наибольшее вертикальное перемещение стола (установочное) (Z), мм |
250 |
|
Наибольшее перемещение ползуна (Z), мм |
260 |
|
Предел рабочих подач стола и ползуна, мм/мин |
3..6000 |
|
Скорость быстрых перемещений стола (X. Y) и ползуна (Z), мм/мин |
7000 |
|
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм |
250..500 |
|
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм |
500 |
|
Допустимое усилие подачи по координате X и Y, Н |
15690 |
|
Допустимое усилие подачи по координате Z, Н |
9806 |
|
Точность позиционирования, мм |
0,015 |
|
Шпиндель |
|
|
Частота вращения шпинделя, об/мин |
50..2500 |
|
Количество скоростей шпинделя |
18 |
|
Наибольший крутящий момент, кНм |
0,615 |
|
Коэффициент ряда выходных частот вращения шпинделя |
1,26 |
|
Эскиз конца шпинделя по ГОСТ 24644-81 7:24 |
50 |
|
Магазин инструмента |
|
|
Время смены инструмента, с |
20 |
|
Максимальный диаметр фрезы торцовой, мм |
125 |
|
Максимальный диаметр фрезы концевой, мм |
40 |
|
Максимальный диаметр сверла, мм |
30 |
|
Максимальный вес инструмента, кг |
15 |
|
Вылет инструмента от торца шпинделя, мм, не более |
250 |
|
Электрооборудование и привод |
|
|
Электродвигатель привода главного движения, кВт |
7,5 |
|
Электродвигатели привода подач (X, Y, Z) |
3 |
|
Электронасос охлаждающей жидкости Мощность, кВт |
0,12 |
|
Электродвигатель перемещения консоли, кВт |
2,2 |
|
Электродвигатель гидростанции, кВт |
2,2 |
|
Электродвигатель насоса смазки, кВт |
0,27 |
|
Электронасос охлаждающей жидкости Мощность, кВт |
0,12 |
|
Производительность насоса СОЖ, л/мин |
8 |
|
Габариты и масса станка |
|
|
Габариты станка (длина ширина высота), мм |
3680 4170 3150 |
|
Масса станка, кг |
6580 |
|
