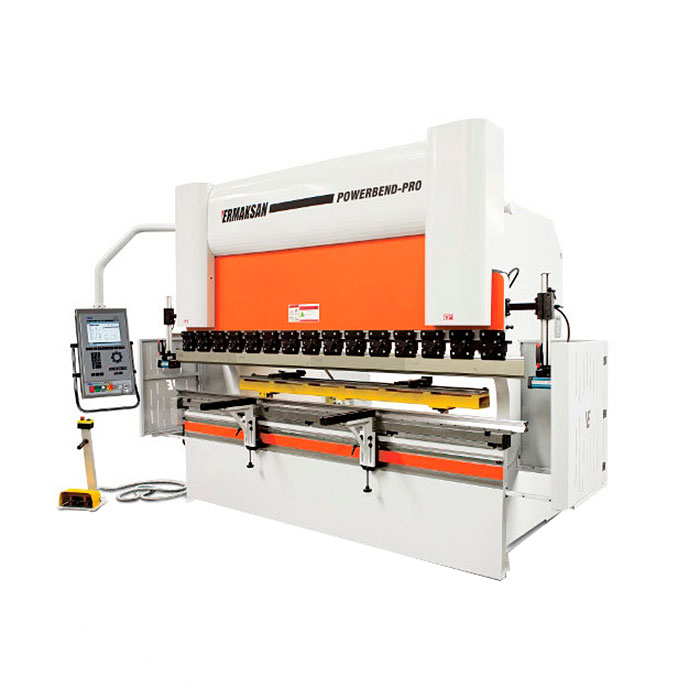

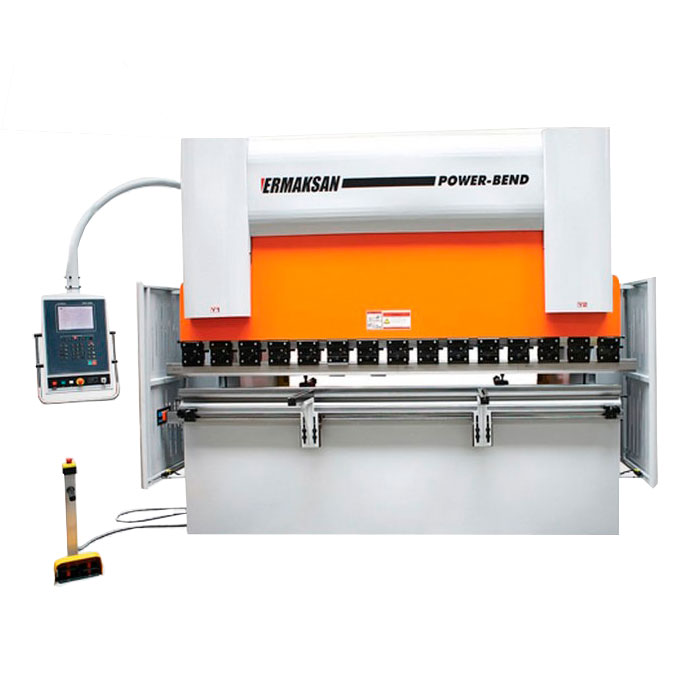

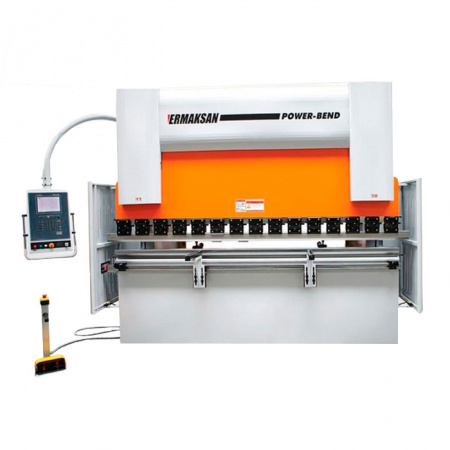

Гидравлический гибочный пресс с ЧПУ Power Bend PRO произведен на основе опыта экспертов инженерных технологий компании Ermaksan. Пресс с ЧПУ предназначен для высокоточной работы в течение длительного времени. Серия Power-Bend занимает центральное место на рынке гибочных прессов с ЧПУ, благодаря отличному качеству гибки и точной повторяемости последовательных сгибов на прессе.
В стандартные свойства пресса включена автоматизация управления процессом гибки.
Power-Bend PRO оснащен контроллером ЧПУ. При управлении оператор видит графическое изображение в 2D и может запрограммировать желаемый результат. Программирование облегчено подсказками, которые появляются на графическом дисплее во время процесса гибки. Контроллер автоматически может настраивать угол, величину хода, усилие сгиба, а оператору на дисплей выводит четкую последовательность процесса.
Стандартная комплектация:
| Система ЧПУ Cybelec CybTouch 12 PS | ||
|
|
|
| Система ЧПУ Delem DA-52 | ||
| Количество осей, шт | 3+1 (x,y1,y2 +V) |
|
| Дискретность измерения, мкм | 0,01 | |
| Дискретность отображения, мкм | 0,01 | |
| Габаритные размеры корпуса, мм | 313x226x52 | |
| Диапазон измеряемых длин, мм | 0~9999.99 | |
| Тип входного сигнала от датчиков обратной связи | 5В, 12В | |
| Дополнительные входа/выхода, шт | 5/5 | |
| Разрешение экрана, пикc | 7 дюйм VGA | |
| Подключение исполнительных механизмов через | сервопривода | |
| Кол-во программ/кадров | 64Мб | |
|
|
| Механическая система зажима пуансона типа Amada-Promecam | Защитный световой барьер |
|
|
|
Передние суппорта поддержки Суппорта служат для поддержки металла и могут регулироваться по высоте |
Пальцы-упоры задней траверсы
Перемещение осуществляется по линейным направляющим посредством ШВП. |
Дополнительная комплектация:
Система ЧПУ ER 70
|
|
|
|
|
|
Световая и лазерная система защиты рук оператора |
Система быстрого крепления инструмента Гидравлическая или пневматическая система |
Механическая система компенсации прогиба Ручное управление |
 |
 |
 |
|
Механическая система компенсации прогиба Управление от ЧПУ. |
Система перемещения задних упоров 2 оси (X,R) 4 оси (X,R,Z1,Z2) 6 осей (X,R,Z1,Z2,X1,X2) |
Система крепления инструмента Wila
Зажим верхнего и нижнего инструмента фиксирует, |
Характеристики:
|
Модель листогибочного пресса POWER BEND PRO |
POWER Bend PRO 1270-40 | POWER Bend PRO 1270-60 | POWER Bend PRO 2100-40 | POWER Bend PRO 2100-60 | POWER Bend PRO 2600-60 | POWER Bend PRO 2600-100 | POWER Bend PRO 2600-135 | POWER Bend PRO 3100-100 |
| Длина гибки, мм (A) | 1 270 | 1 270 | 2 100 | 2 100 | 2 600 | 2 600 | 2 600 | 3 100 |
| Мощность гибки (Тонн) | 40 |
60 |
40 |
60 |
60 |
100 |
135 |
100 |
| Расстояние м/у колоннами (В) | 1 050 | 1 000 | 1 700 | 1 700 | 2 200 | 2 200 |
2 200 |
2 600 |
| Скорость подвода инструмента/скорость обратного хода, у (мм/с) | 140/170 | 200/165 | 140/170 | 200/165 | 200/165 | 200/155 | 160/120 | 200/155 |
| Рабочая скорость гиба, у (мм/с) | 17 |
14 |
17 |
14 |
14 |
10 |
10 |
10 |
| Перемещение по оси х (мм) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| Кол-во передних поддержек листа (шт) |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
| Емкость масла (л) | 80 | 80 |
150 |
150 |
150 |
150 |
200 |
150 |
| Мощность двигателя (кВт) |
6 |
8 |
6 |
8 |
8 |
8 |
11 |
8 |
| Ход, мм (С) | 170 |
275 |
275 |
275 |
275 |
275 |
275 |
275 |
| Величина максимального хода, мм (D) | 387 | 530 | 387 | 530 |
530 |
530 |
530 |
530 |
| Глубина отверстия, зев, мм (Е) | 350 | 410 | 350 | 410 | 410 | 410 | 410 | 410 |
| Высота стола,мм (F) | 850 | 900 | 850 | 900 | 900 | 900 | 900 | 900 |
| Длина (мм) | 2 150 | 2 250 | 2 900 | 3 250 | 3 750 | 3 750 | 3 750 | 4 250 |
| Ширина (мм) | 1 650 | 1 960 | 1 650 | 1 960 | 1 960 | 1 960 | 2 050 | 1 950 |
| Высота (мм) | 2 300 | 2 750 | 2 300 | 2 750 | 2 750 | 2 800 | 2 800 | 2 800 |
| Масса (кг) | 3 050 | 4 150 | 3 950 | 5 650 | 6 050 | 6 850 | 8 250 | 7 450 |
|
Модель листогибочного пресса POWER BEND PRO |
3100-135 | 3100-175 | 3100-220 | 3100-260 | 3100-320 | 3100-400 | 3100-500 | 3760-175 |
| Длина гибки, мм (A) | 3 100 |
3 100 |
3 100 | 3 100 | 3 100 | 3 100 | 3 100 | 3 760 |
| Мощность гибки (Тонн) | 135 | 175 | 220 | 260 | 320 | 400 | 500 | 175 |
| Расстояние м/у колоннами (В) | 2 600 | 2 600 | 2 600 | 2 600 | 2 600 | 2 550 | 2 550 | 3 250 |
|
Скорость подвода инструмента/скорость обратного хода, у (мм/с) |
200/120 | 180/135 | 180/160 | 140/135 | 140/150 | 110/130 | 80/65 | 180/135 |
| Рабочая скорость гиба,у (мм/с) | 10 | 10 |
11 |
11 |
10 |
10 |
10 |
10 |
| Перемещение по оси х (мм) | 800 | 800 | 800 | 800 | 800 |
1 000 |
1 000 |
800 |
| Кол-во передних поддержек листа (шт) |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
| Емкость масла (л) | 200 | 200 | 300 | 300 |
400 |
400 |
200 |
200 |
| Мощность двигателя (кВт) |
11 |
15 |
19 |
22 |
30 |
30 |
30 |
15 |
| Ход, мм (С) |
275 |
275 |
275 |
275 |
375 |
375 |
275 |
375 |
| Величина максимального хода,мм (D) | 530 | 530 | 530 | 530 | 650 |
650 |
675 |
550 |
| Глубина отверстия, зев, мм (Е) |
410 |
410 |
410 |
410 |
410 |
510 |
510 |
410 |
| Высота стола,мм (F) | 900 | 900 | 900 | 900 | 900 |
1 000 |
1 020 |
900 |
| Длина (мм) | 4 250 | 4 250 | 4 550 | 4 550 | 4 550 | 4 550 | 4 550 | 4 900 |
| Ширина (мм) | 2 050 | 2 150 | 2 250 | 2 350 | 2 450 | 2 650 | 2 650 | 2 150 |
| Высота (мм) | 2 850 | 2 800 | 3 200 | 3 470 | 3 750 | 2 800 | 2 900 | 3 150 |
| Масса (кг) |
8 650 |
9 450 | 11 500 | 1 500 | 17 300 | 21 200 | 27 400 | 10 950 |
|
Модель листогибочного пресса POWER BEND PRO |
3760-220 | 3760-320 | 4100-135 | 4100-175 | 4100-220 | 4100-260 |
4100-320 |
4100-400 |
| Длина гибки, мм (A) | 3 760 | 3 760 | 4 100 | 4 100 | 4 100 | 4 100 | 4 100 | 4 100 |
| Мощность гибки (Тонн) | 220 | 320 | 135 | 175 | 220 | 260 | 320 | 400 |
| Расстояние м/у колоннами (В) | 3 250 | 3 250 | 3 600 | 3 600 | 3 600 | 3 600 | 3 600 | 3 550 |
|
Скорость подвода инструмента/скорость обратного хода, у (мм/с) |
180/160 | 140/150 | 200/120 | 200/120 | 180/160 | 1140/135 | 140/150 | 110/130 |
| Рабочая скорость гиба, у (мм/с) |
11 |
10 |
10 |
10 |
11 |
11 |
10 |
10 |
| Перемещение по оси х (мм) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
1 000 |
| Кол-во передних поддержек листа (шт) |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
| Емкость масла (л) | 300 |
400 |
200 |
200 |
300 |
300 |
400 |
400 |
| Мощность двигателя (кВт) | 19 | 30 | 11 |
15 |
19 |
22 |
30 |
30 |
| Ход, мм (С) |
275 |
375 |
275 |
275 |
275 |
275 |
375 |
375 |
| Величина максимального хода,мм (D) | 550 | 650 | 530 | 530 | 530 | 530 | 650 |
650 |
| Глубина отверстия, зев, мм (Е) | 410 | 410 | 410 | 410 | 410 | 410 | 410 | 510 |
| Высота стола, мм (F) | 900 | 900 |
900 |
900 |
900 |
900 |
900 |
1 000 |
| Длина (мм) | 5 100 | 5 100 | 5 100 | 5 100 | 5 100 | 5 100 | 5 100 | 5 100 |
| Ширина (мм) | 2 450 | 1 650 | 2 100 | 2 150 | 2 250 | 2 350 | 2 450 | 2 350 |
| Высота (мм) | 2 300 | 2 750 | 2 800 |
2 850 |
3 000 | 3 000 | 3 150 | 3 470 |
| Масса (кг) | 12 600 | 20 600 | 10 650 | 11 950 | 13 800 | 16 700 | 22 400 | 26 700 |
|
Модель листогибочного пресса POWER BEND PRO |
4100-500 | 4100-600 | 4270-135 | 4270-220 | 4270-400 | 4270-600 | 5100-500 | 5100-600 |
| Длина гибки, мм (A) | 4 100 | 4 100 | 4 270 | 4 270 | 4 270 | 4 270 | 5 100 | 5 100 |
| Мощность гибки (Тонн) | 500 | 600 |
135 |
220 | 400 | 600 | 500 | 600 |
| Расстояние м/у колоннами (В) | 3 400 | 3 400 | 3 780 | 3 780 | 3 780 | 3 780 | 4 100 | 4 100 |
|
Скорость подвода инструмента/скорость обратного хода, у (мм/с) |
80/65 | 80/765 | 200/120 | 180/160 | 110/130 | 80/75 | 80/68 | 80/75 |
| Рабочая скорость гиба, у (мм/с) |
10 |
10 |
10 |
11 |
10 |
10 |
10 |
10 |
| Перемещение по оси х (мм) | 1 000 | 1 000 | 800 | 800 | 1 000 | 1 000 | 1 000 | 1 000 |
| Кол-во передних поддержек листа (шт) |
2 |
2 |
2 |
2 |
2 |
2 |
4 |
4 |
| Емкость масла (л) | 500 | 500 | 500 | 500 | 350 |
350 |
400 |
500 |
| Мощность двигателя (кВт) | 30 | 37 | 11 | 19 | 30 | 37 | 30 | 37 |
| Ход, мм (С) |
375 |
375 |
245 |
275 |
275 |
375 |
375 |
375 |
| Величина максимального хода, мм (D) | 675 | 675 | 550 | 550 | 650 | 675 | 675 | 675 |
| Глубина отверстия, зев, мм (Е) | 510 | 510 | 410 | 410 |
510 |
510 | 510 | 510 |
| Высота стола, мм (F) |
1 100 |
1 100 |
900 |
900 |
1000 |
900 |
900 |
900 |
| Длина (мм) | 5 350 | 5 450 | 5 280 | 5 320 | 5 600 | 6 100 | 6 900 | 6 900 |
| Ширина (мм) | 2 650 | 2 650 | 2 150 | 2 250 | 2 650 | 2 650 | 2 650 | 2 650 |
| Высота (мм) | 3 650 | 3 650 | 2 800 |
3 000 |
3 470 | 3 700 | 3 470 | 3 700 |
| Масса (кг) | 26 700 | 37 700 | 10 950 | 14 600 | 27 000 | 39 300 | 38 700 | 45 000 |
Стандартный инструмент:
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- ЧПУ Cybelec CybTouch 12 PS или Delem DA-52S на выбор.
- Оси Y1+Y2+X
- Линейные датчики, обеспечивающие синхронизацию осей Y1 и Y2, траверсы с точностью +/-0,01 мм.
- Задний упор, управляемый ЧПУ по оси X, оснащенный шарико-винтовой парой и высокоточным двигателем.
- Гидравлическая система марки Bosch-Rexroth или Hoerbiger.
- Высокочувствительные линейные датчики Heidenhein или Givi Misure.
- Задняя и боковая световая защита.
- Автоматическая настройка усилия гибки.
- Электрическая система с охлаждением марки Siemens, в соответствии с нормами безопасности CE.
- Возможность получения с одного раза желаемого угла гибки, после ввода типа материала, толщины, ширины и длины листа.
- Автоматическая настройка позиций заднего упора и последовательность гибки согласно программе.
- Автоматический расчет рабочего хода, соответствующего заданному углу гибки.
- Совместимость сгибаемых деталей и инструментов.
- Возможность повторного вызова сохраненных программ.
- Универсальный инструмент: 4-х ручьевая V-образная закаленная матрица и пуансон на всю длину.
- Механическая система быстрого зажима пуансона типа Amada-Promecam.
- Эргономичная и мобильная панель управления.
- Верхняя гибочная балка с точной настройкой параллельности по многим точкам.
- Пальцы заднего упора, регулируемые с точностью до 0,01 мм.
- Передний суппорт с Т - образным пазом.
- Соответствие нормам безопасности СЕ.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
- Контроллер ER 70 или ER 90
- Система контроля заднего упора по осям X1-X2-R1-R2-Z1-Z2 в различной комбинации.
- Компенсация прогиба управляемая вручную или от ЧПУ
- Передняя световая система защиты.
- Передняя лазерная система защиты.
- Пневматическая и гидравлическая системы крепления пуансона.
- Система крепления инструмента Wila
- Передний суппорт на подшипниковых опорах.
- Система охлаждения масла.
- Автоматическая система смазки направляющих.
- Увеличение раскрытия до 1500 мм, глубина зева до 750 мм.
- Специальный инструмент.
