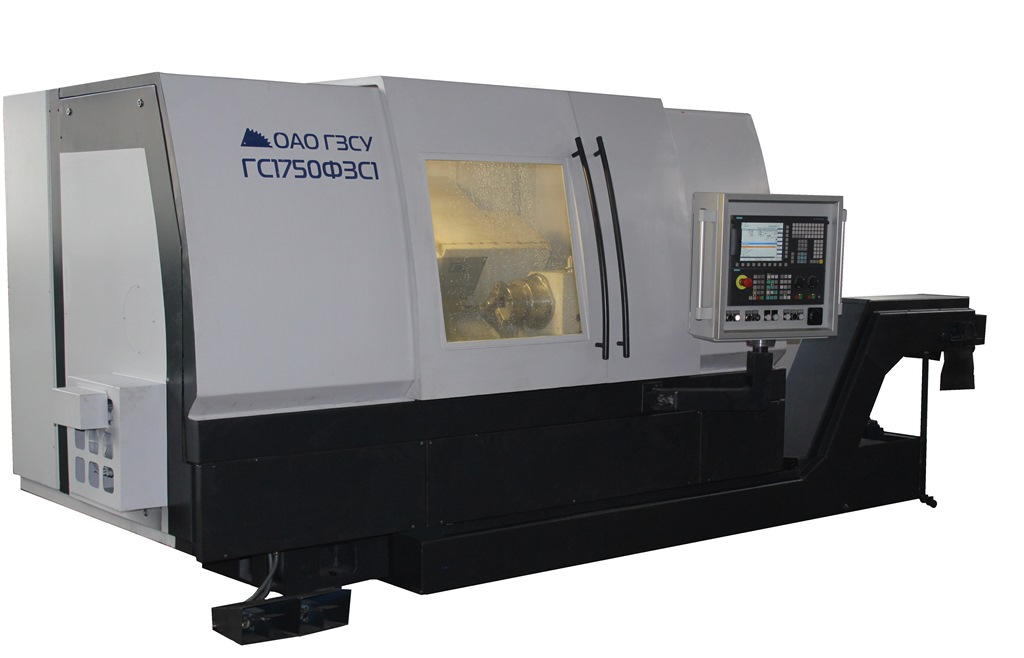

Предназначены для механической обработки деталей типа «тело вращения», начиная от простой обработки, до сложной комплексной двухсторонней обработки деталей с применением противошпинделя, приводного инструмента, с ориентацией главного шпинделя. Станок может выпускаться в варианте с задней бабкой или с противошпинделем. Рекомендуется к применению в мелкосерийном и серийном производстве.
|
Наибольший диаметр заготовки, устанавливаемой над станиной, мм |
540 |
|
Наибольший диаметр изделия, устанавливаемого над суппортом, мм, не менее |
390 |
|
Наибольший диаметр обрабатываемого изделия, мм, не менее |
290 |
|
Наибольшая длина обрабатываемой заготовки, включая длину зажима в патроне, мм |
445 |
|
Число позиций инструментальной головки |
12 |
|
Наибольшая высота резца, устанавливаемого в резцедержателе, мм |
20 |
|
Максимальный крутящий момент приводного инструмента головки, Нм |
28 |
|
Максимальная скорость вращения приводного инструмента головки, об/мин |
5000 |
|
Конец шпинделя фланцевого по ГОСТ 12595-85 (DIN 55026) |
А6 |
|
Диаметр цилиндрического отверстия в шпинделе, мм |
74 |
|
Наибольший ход суппортов, мм по оси Х по оси Z |
190 465 |
|
Максимальная скорость быстрых перемещений, мм/мин поперечных (ось Х) продольных (ось Z) |
15000 30000 |
|
Пределы частот вращения шпинделя, мин -1 |
20…4000 |
|
Наибольший крутящий момент на шпинделе Н.М, не менее |
300 |
|
Наибольшее усилие поперечной подачи, Н |
5000 |
|
Наибольшее усилие продольной подачи, Н |
8000 |
|
Привод противошпинделя |
мотор-шпиндель |
|
Мощность привода противошпинделя, кВт |
17 |
|
Крутящий момент на противошпинделе, Нм |
100 |
|
Пределы частот вращения противошпинделя, мин -1 |
20…5000 |
|
Диаметр цилиндрического отверстия в противошпинделе, мм |
55 |
|
Габаритные размеры станка, мм не более длина
ширина высота Масса станка, кг, не более |
3350; 5250 (с транспортером) 2000 1950 5500 |
|
Технические характеристики электрооборудования |
|
|
Вид тока питающей сети |
Переменный, трехфазный 3PEN |
|
Частота тока, Гц |
50 |
|
Напряжение, В |
380 |
|
Напряжение цепей управления, В |
110, 24 |
|
Напряжение цепи местного освещения, В |
24 |
|
Количество электродвигателей на станке (с электродвигателем транспортера стружкоудаления) |
7 |
|
Тип электродвигателя главного движения |
1РН7137 |
|
Мощность электродвигателя главного движения, кВт |
17 |
|
Номинальная частота вращения электродвигателя главного движения, мин-1 |
1000 |
|
Диапазон регулирования с постоянной мощностью частоты вращения электродвигателя главного движения при режиме S1, мин-1 |
-1000-4500 |
|
Тип электродвигателя гидростанции |
90L-4-A1 |
|
Мощность электродвигателя гидростанции, кВт |
1,5 |
|
Частота вращения электродвигателя гидростанции, мин-1 |
1450 |
|
Тип электродвигателя револьверной головки |
Трехфазный асинхронный |
|
Потребляемая мощность электродвигателя револьверной головки, кВт |
0,55 |
|
Тип электронасоса охлаждения |
П-32М. 5УХЛ4 |
|
Мощность электродвигателя насоса охлаждения, кВт |
0,18 |
|
Класс точности станка по ГОСТ8-82 |
П |
