Характеристики
Артикул
—

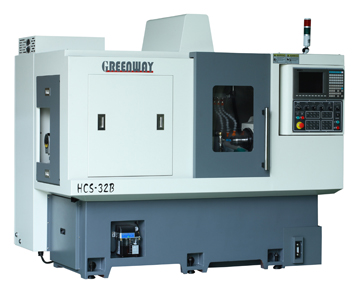

HCS-25B, HCS-32B
Под заказ
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Диаметр обрабатываемого прутка: Ø25мм /Ø 32мм. Обработка задней поверхности
- Шпиндель встроенного привода с высокой точностью обработки
- Опционная люнетная цанга
- Опционный блок приводного инструмента для осевой обработки в главном шпинделе (3 позиции)
- Приводной инструмент (4 позиции) в качестве замены инструмента для осевой обработки в противошпинделе
- Оси обработки: Z1/X1/Y/C1/Z2/X2/C2 + 3 блока приводного инструмента. Максимальное количество инструмента – 26.
| Модель | HCS-25B | HCS-32B |
|---|---|---|
| Макс. диаметр обработки, мм | 25 | 32 |
| Диаметр отверстия в шпинделе, мм | 28Ø | 33Ø |
| Частота вращения шпинделя, об/мин | 6000 | 6000 |
| Серводвигатель шпинделя встроенного привода, кВт | 3.75 (5.5 opt) | 3.75 (5.5 opt) |
| Перемещение по оси X1, мм | 150 | 150 |
| Перемещение по оси Y1, мм | 420 | 420 |
| Перемещение по оси Z1 без люнетной цанги, мм | 310 | 310 |
| Перемещение по оси Z1 с люнетной цангой, мм | 180 | 180 |
| Ускоренное перемещение по осям X1/Y1/Z1, м/мин | 25 | 25 |
| Осевой серводвигатель X1/Y1/Z1, кВт | 1.0 | 1.0 |
| Количество позиций инструмента для обработки наружного диаметра | 6 | 6 |
| Размер инструмента для обработки наружного диаметра | 16□ | 16□ |
| Количество позиций инструмента для обработки внутреннего диаметра | 5 | 5 |
| Размер инструмента для обработки внутреннего диаметра | 20Ø | 20Ø |
| Цанговый патрон | Citizen 25# | 164E |
| Люнетная цанга | Citizen 25# (opt) | Citizen 32# (opt) |
| Серводвигатель приводного инструмента, кВт | 1.0 | 1.0 |
| Макс. частота вращения приводного инструмента, об/мин | 5000 | 5000 |
| Количество позиций радиального приводного инструмента | 4 | 4 |
| Размер радиального приводного инструмента | ER16 | ER16 |
| Количество позиций осевого приводного инструмента | 3 (opt) | 3 (opt) |
| Размер осевого приводного инструмента | ER20 (opt) | ER20 (opt) |
| Объем бака СОЖ, л | 170 | 170 |
| Насос системы охлаждения шпинделя, HP | 1 | 1 |
| Система автоматической смазки | 3~6 | 3~6 |
| Вес, кг | 3000 | 3000 |
| Габариты (Длина x Ширина x Высота), мм | 2260×1540×1975 | 2260×1540×1975 |
| Противошпиндель | ||
| Макс. диаметр обработки, мм | 25 | 32 |
| Отверстие в противошпинделе | 28 | 33 |
| Частота вращения противошпинделя, об/мин | 6000 | 6000 |
| Двигатель противошпинделя, кВт | 2.25 (3.75 opt) | 2.25 (3.75 opt) |
| Перемещение по оси X2, мм | 305 | 305 |
| Перемещение по оси Z2, мм | 240 | 240 |
| Ускоренное перемещение по осям X2/Z2, м/мин | 25 | 25 |
| Осевой серводвигатель X2/Z2, кВт | 1 | 1 |
| Количество позиций инструмента для обработки наружного диаметра | 1 | 1 |
| Размер инструмента для обработки наружного диаметра | 16□ | 16□ |
| Количество позиций инструмента для обработки внутреннего диаметра | 9 (4+5) | 9 (4+5) |
| Размер инструмента для обработки внутреннего диаметра | 20Ø | 20Ø |
| Приводной инструмент в качестве замены инструмента для обработки внутреннего диаметра |
||
| Серводвигатель приводного инструмента, кВт | 2 (opt) | 2 (opt) |
| Макс.частота вращения приводного инструмента, об/мин | 5000 (opt) | 5000 (opt) |
| Количество позиций осевого приводного инструмента | 4 (opt) | 4 (opt) |
| Размер осевого приводного инструмента | ER16 (opt) | ER16 (opt) |
| Цанговый патрон | Citizen 25# | 164E |
| Насос СОЖ для противошпинделя, HP | 1/4 | 1/4 |
● Стандартная ○ Дополнительная комплектация
| Комплектация | HCS-25B | HCS-32B |
|---|---|---|
| Шпиндель встроенного привода, кВт | ●3.75HP | ●5.5HP |
| Цанга | ●Citizen 25# | ●164E |
| Блок синхронно вращающейся люнетной цанги | ○ | ○ |
| Люнетная цанга | ○ | ○ |
| Фланец шпинделя | ● | ● |
| Насос СОЖ 1/4 HP для противошпинделя (1 HP для главного шпинделя) | ● | ● |
| Насос СОЖ высокого давления (1HP) для противошпинделя | ○ | ○ |
| Блок инструмента для осевой обработки в главном шпинделе (5 позиций, Ø20) | ● | ● |
| Втулка переходная для фрез (IDØ6,8,10,12,16 / ODØ20) | ● | ● |
| Блок осевого приводного инструмента для главного шпинделя на 3 позиции (ER16) | ○ | ○ |
| Инструментальная плита на 6 позиций для для главного шпинделя, □16 | ● | ● |
| Радиальный приводной инструмент на 4 позиции (ER16) для главного шпинделя | ● | ● |
| С -ось c замком для контурной обработки | ● | ● |
| Блок инструмента для осевой обработки в противошпинделе (4 позиции, ER-20) | ● | ● |
| С-ось с дисковым тормозом для противошпинделя | ○ | ○ |
| Блок осевого приводного инструмента для противошпинделя на 4 позиции (ER16) | ○ | ○ |
| Выравнивающие блоки | ● | ● |
| Пульт управления | ● | ● |
| Приемник и конвейер обработанных деталей | ● | ● |
| Кондиционер | ● | ● |
| Лампа освещения рабочего пространства | ● | ● |
| Набор инструментов для обслуживания станка | ● | ● |
| Автоматическая система смазки | ● | ● |
| Трансформатор | ● | ● |
| Стабилизатор напряжения | ○ | ○ |
| Стружкоуборочный конвейер | ○ | ○ |
| Устройство выгрузки длинных деталей | ○ | ○ |
| Фильтр масляного тумана | ○ | ○ |
| Стандарты СЕ | ○ | ○ |
| Вспомогательная задняя бабка | － | － |
| ЧПУ Syntec 900T | ● | ● |
| ЧПУ Fanuc | ○ | ○ |
