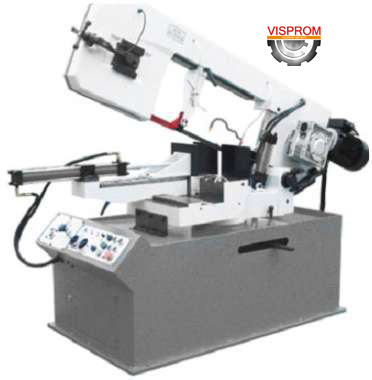

Ленточнопильный станок РРК-330G предназначен для высокопроизводительной резки материала любого типа, используемого в современном машиностроении, включая высоколегированные и жаропрочные стали, труднообрабатываемые сплавы. За счет уменьшения ширины пропила, использование станков такого типа позволяет снизить расход материала при резке, увеличить производительность и снизить расходы за потребляемую электроэнергию. Данное оборудование не требуют длительного и дорогостоящего процесса ввода в эксплуатацию на производстве, что делает операцию резки материалов ленточными пилами одной их самых быстро окупаемых технологий обработки.
Модель оснащена гидравлическими тисками и гидроприводом с регулировкой подачи пильной рамы на деталь при резке.
Ленточнопильный станок широко используется в условиях мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.
Станок предназначен для работы в сухих помещениях, где температура не опускается ниже + 10 С и не поднимается выше +40 С (станок не предназначен для работы в помещениях с повышенной влажностью).

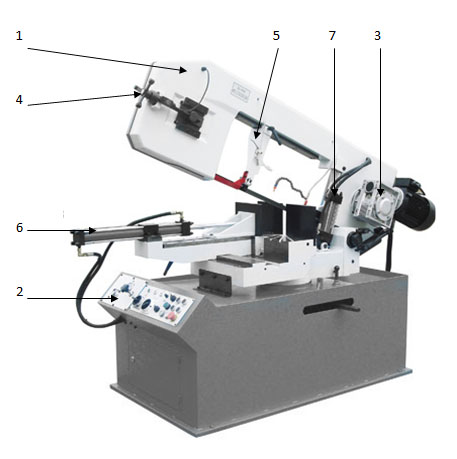

Основные узлы и детали ленточной пилы Visprom PPK-330G
1.Пильная рама
2.Панель управления
3.Редуктор
4.Штурвал натяжителя полотна
5.Подвижная направляющая полотна
6.Гидроцилиндр зажима тисков
7.Гидроцилиндр пильной рамы
Технические характеристики пилы Visprom PPK-330G
Напряжение | 400в |
Потребляемая мощность | 2200Вт. |
Макс. размер разрезаемого материала | 90°-330 мм, 60° (прав) -205мм, 45° (прав) -305мм |
Макс. размер разрезаемого материала | 90°-460х250мм, 60° (прав) -205х250мм, 45° (прав) -305х250мм |
Скорость резания | 40,80 м/мин. |
Размер ленточного полотна | 27x0.9x3960 мм |
Привод | Редуктор |
Масса | 750/830кг |
Размеры упаковки (ДхШхВ) | 2310х1070х1630мм |
|
Круглая заготовка |
Прямоугольная заготовка |
90° |
330 |
460X250 |
45° справа |
305 |
305X250 |
60° слева |
205 |
205X250 |
45° слева |
305 |
305X250 |

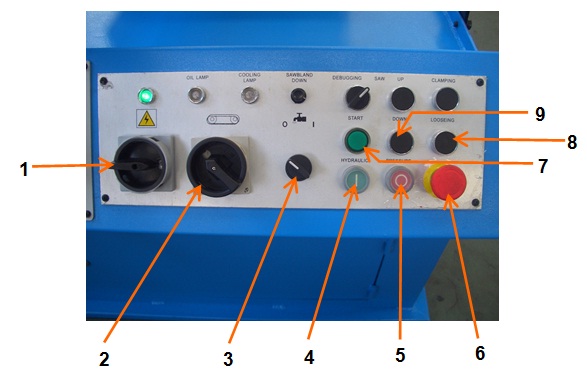

Панель управления пилы Visprom PPK-330G
1- Главный переключатель питания |
10- Ручной зажим тисков |
2- Скорость двигателя |
11- Ручное поднятие консоли |
3- Охлаждение |
12- Ручной/Полуавтоматический выбор |
4- Запуск гидравлической системы |
13- Вертикальное положение консоли после окончания резки |
5- Остановка гидравлической системы |
14- Индикатор работы системы охлаждения |
6- Аварийная остановка |
15- Индикатор работы гидравлической системы |
7- Кнопка начала резки "Старт" |
16- Индикатор включения питания |
8- Ручное опускание консоли |

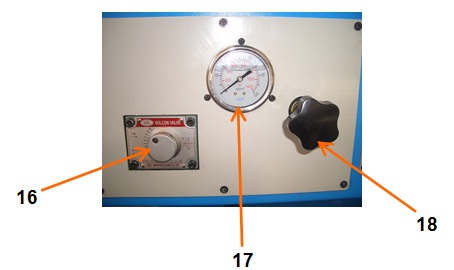

17- Манометр тисков |
9- Ручное разжатие тисков |
18- Клапан регулирования зажима тисков |

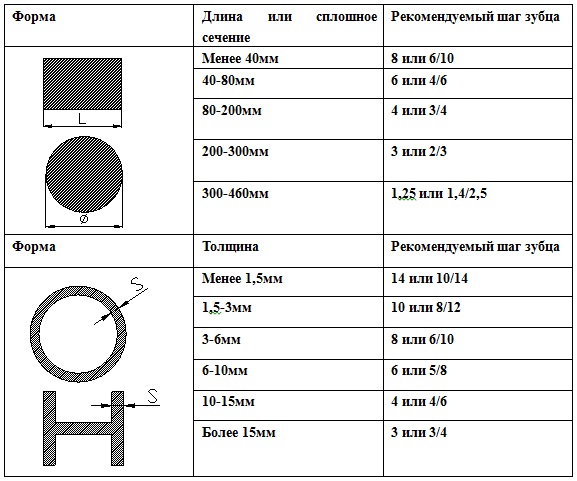

Режимы резания пилы Visprom PPK-330G

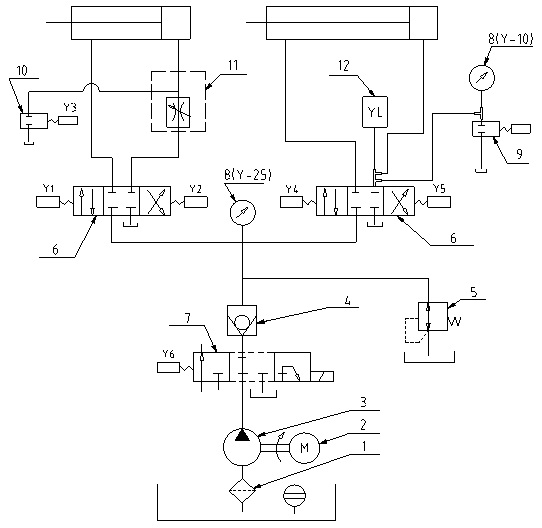

Гидравлическая система ленточной пилы Visprom PPK-330G
Детали гидравлической системы (Таблица).
Название |
Марка |
Название |
Марка |
Воздушный фильтр |
JY-30 |
Клапан Olmsted |
DSG-02-3C3 |
Двигатель |
1HP-4P |
Манометр |
Y-25 Y-10 |
Насос |
HGP-1A-F6R |
Предохранительный клапан |
SPR-02P |
Обратный клапан |
OV-02 |
Обратный клапан |
OPD-G-02-A1-E |
Предохранительный клапан |
STC-02B |
Регулятор скорости |
FSC-G02 |
Регулирующий клапан |
DSG-02-3C9 |
Реле давления |
HED-40P15B/100C14L24S |

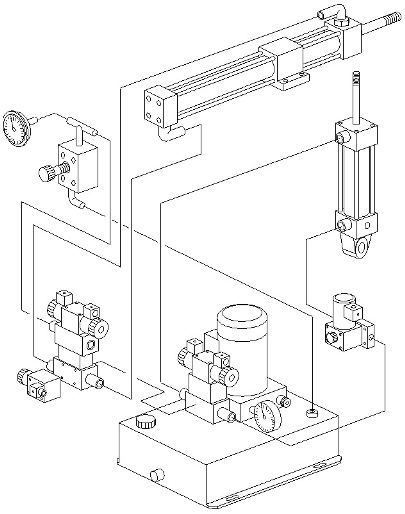

Схема электропроводки гидравлической системы

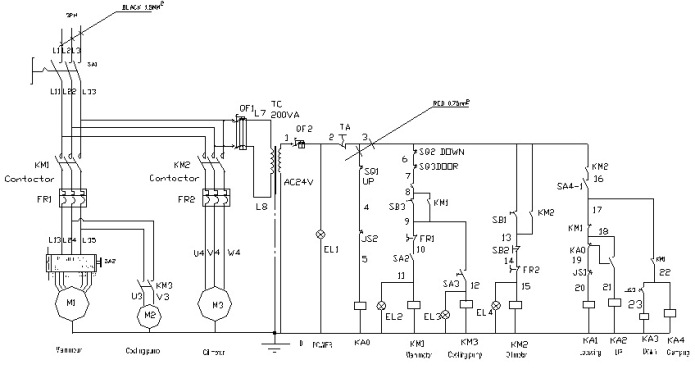

Электрическая схема ленточной пилы PPK-330G
