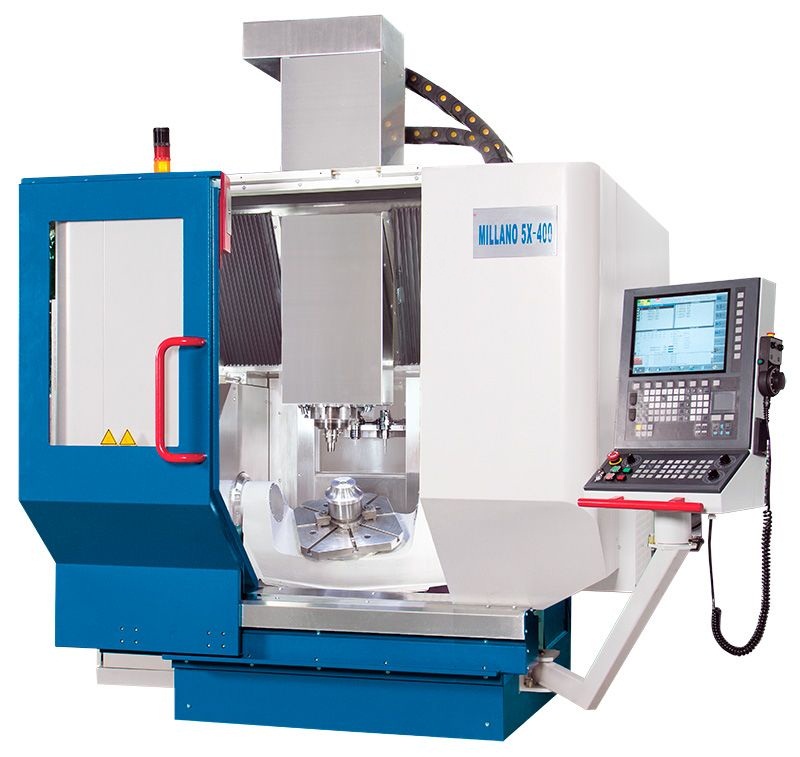

Одна из самых инновационных концепций производства 5 – ти осевых обрабатывающих центров – со станиной из минерального литья, Torque - двигателями для точного позиционирования, прямым приводом без люфта и с двумя синхронными сервомоторами по оси Y.
- станок создан на основе компактной конструкции Gantry типа и располагает всеми преимуществами высокопроизводительных 5-осевых обрабатывающих центров
- корпус станка является высококлассной конструкцией из минерального литья, которая реализует все возможные преимущества этого материала - практически идеальные демпферные качества и устойчивость к термонагрузкам
- точные качественные направляющие с низким техобслуживанием и с высоким сроком службы и ШВП по X, Y, и Z осям
- Ось Y приводится в движение синхронными движениями двух сервомоторов с обеих сторон
- динамичная подача и быстрый ход до 48 м/мин (опционально до 60 м/мин), а также возможное ускорение осей до 1g расширяют возможности производимой обработки
- сменщик инструмента интегрирован в стойке станка таким образом отлично защищен и позволяет осуществл. быструю смену инструмента

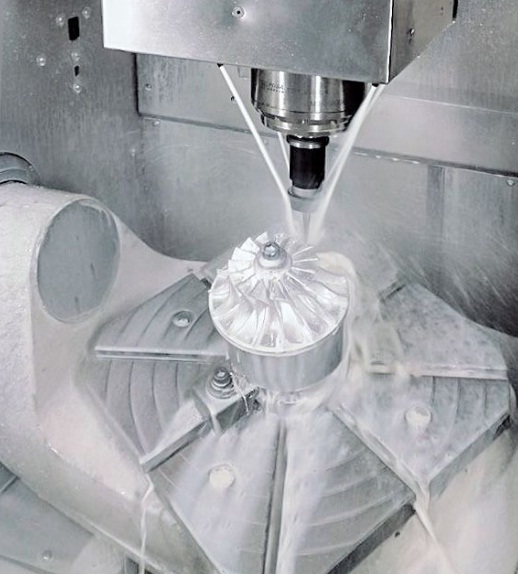

- поворотный стол с числовым управлением установлен на солидном портале на двух опорах, с углом поворота по оси А - 260° и по оси С - 360°
- большое расстояние между стенками и большая рабочая зона для свободного хода заготовки при повороте стола
- возможна обработка деталей большой массы благодаря солидной конструкции и 2-стороннему приводу жесткой конструкции
- ось наклона и поворота расположена вблизи от заготовки
.jpg)
| Рабочая зона | |
| технологический ход, ось X | 350 мм |
| технологический ход, ось Y | 350 мм |
| технологический ход, ось Z | 350 мм |
| диапазон поворота, ось А | -130 ° bis +130 ° |
| диапазон поворота, ось C | 360 ° |
| Ø cтола | 450 мм |
| размеры стола | 370x370 мм |
| макс. допуст. нагрузка стола | 500 кг |
| Т-образные пазы, число | 8 шт |
| расстояние торец шпинделя/стол | 144 мм |
| вылет | 350 мм |
| диаметр заготовки | 530 мм |
| диаметр фрезерования, ось Х | 350 мм |
| диаметр фрезерования, ось Y | 350 мм |
| высота фрезерования, ось Z | 350 мм |
| Главный шпиндель | |
| частота вращения шпинделя | 18000 об/мин |
| конус шпинделя | HSK-A50 |
| ось А | |
| крутящий момент | 689 Нм |
| торможение крутящего момента | 500 Нм |
| ось С | |
| крутящий момент | 315 Нм |
| торможение крутящего момента | 500 Нм |
| Подача | |
| ускоренный ход | 48000 мм/мин |
| рабочая подача | 10000 мм/мин |
| Cменщик инструмента | |
| количество позиций инструм. магазина | 22 шт |
| размер инструмента ØхД (макс.) | 90x230 мм |
| масса инструмента (макс.) | 5 кг |
| время смены инструмента, зажим/зажим | 5 сек |
| время смены инструмента, инструм./инструм. | 3 сек |
| Tочность | |
| точность позиционирования, ось X | 5 мкм |
| точность позиционирования, ось Y | 5 мкм |
| точность позиционирования, ось Z | 5 мкм |
| точность позиционирования, ось A | 0,004 ° |
| точность позиционирования, ось С | 0,004 ° |
| точность повтора, ось X | 3 мкм |
| точность повтора, ось Y | 3 мкм |
| точность повтора, ось Z | 3 мкм |
| точность повтора, ось A | 0,002 ° |
| точность повтора, ось С | 0,002 ° |
| Мощность | |
| мощность двигателя гл. привода | 16 кВт |
| мощность двигателя насоса СОЖ | 4 кВт |
| мощность двигателя, ось Х | 5,6 кВт |
| мощность двигателя Y | 5,6 кВт |
| мощность двигателя Z | 5,6 кВт |
| Размеры и масса | |
| габариты | 2230x2920x2560 мм |
| масса | 4500 кг |
