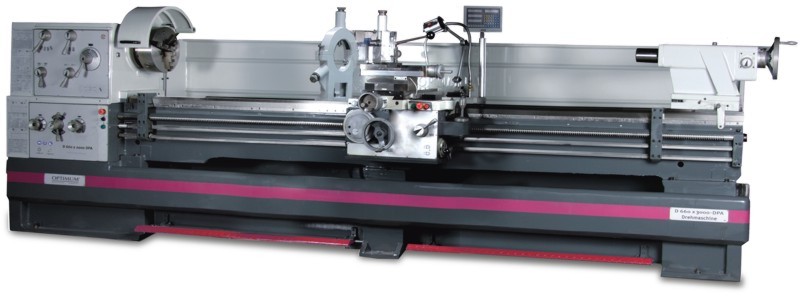

- Токарно-винторезный станок для серийного производства на промышленных предприятиях.
- Закаленные и шлифованные направляющие станины.
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
- Закаленные шлифованные шестерни и валы передней бабки.
- Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
- Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен.
- Радиальное биение шпинделя менее 0,015 мм
- Быстросменный картриджный резцедержатель.
- Привод быстрого хода суппорта.
- Устройство цифровой индикации DPA 2000 для точного и удобного измерения перемещений.
- Центральная система смазки направляющих.
- Система подачи СОЖ: удобный и гибкий шланг подачи СОЖ с дозирующим краном.
- Механический тормоз шпинделя.
- Задняя бабка может быть смещена на ± 13 мм для точения длинных конусов
- Продольная и поперечная подачи суппорта
- Поворотная на 360° верхняя каретка суппорта
- Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм
- Правое/левое направление вращения шпинделя
- Защитный экран
- Станочный светильник
- Кнопка аварийного отключения станка, запирающийся главный выключатель
- Спиральный кожух ходового винта
- Электрика Siemens
- Подставка под станок с отделениями под инструмент
- Произведено согласно нормам DIN 8606
|
Двигатель |
7,5 кВт 380 В ~50 Гц |
|
Система подачи СОЖ |
100 Вт |
|
Высота центров, мм |
330 |
|
Наибольшая длина обрабатываемой детали, мм |
2000 |
|
Наибольший диаметр обработки над станиной, мм |
660 |
|
Наибольший диаметр обработки над суппортом, мм |
440 |
|
Наибольший диаметр обработки над выемкой станины, мм |
900 |
|
Длина выемки станины, мм |
250 |
|
Частота вращения шпинделя, об/мин |
25 - 1600 |
|
Частота вращения шпинделя модификации Vario, об/мин |
25 - 1600 |
|
Количество ступеней |
16 |
|
Внутренний конус шпинделя |
МК 7 |
|
Присоединительная поверхность шпинделя |
Camlock ASA D1 - 8" |
|
Диаметр сквозного отверстия в шпинделе, мм |
105 |
|
Ширина станины, мм |
400 |
|
Ход верхней каретки суппорта, мм |
230 |
|
Ход поперечной каретки суппорта, мм |
368 |
|
Внутренний конус пиноли задней бабки |
МК 5 |
|
Перемещение пиноли задней бабки, мм |
235 |
|
Продольная подача, мм/об |
0,044 - 1,48 |
|
Поперечная подача, мм/об |
0,022 - 0,74 |
|
Пределы шага нарезаемых метрических резьб, мм (54 шага) |
0,45 - 120 |
|
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм (60 шагов) |
7/16 - 80 |
|
Пределы шага нарезаемых трапецеидальных резьб (42 шагf) |
7/8 - 160 |
|
Пределы шага нарезаемых модульных резьб (46 шага) |
0,25 - 60 |
|
Высота державки резца, мм |
32 |
|
Габаритные размеры |
3650 |
|
Ширина, мм |
1230 |
|
Высота, мм |
1595 |
|
Масса станка, кг |
2900 |
Комплект поставки токарного станка Optimum D660x2000
- 3-х кулачковый патрон 325 мм.
- 4-х кулачковый патрон 400 мм.
- Планшайба Ø 450 мм.
- Быстросменный картриджный резцедержатель SWH 9-С.
- Сменная державка 40х180 мм тип D - 1 шт.
- Оправка переходная МK 7 - МK 5.
- Упорный центр МК 5 - 2 шт.
- Неподвижный люнет, проходное отверстие макс. 150 мм.
- Подвижный люнет, проходное отверстие макс. 130 мм.
- Станочный светильник.
- Резбоуказатель.
- Система подачи СОЖ.
- Комплект сменных шестерен гитары.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
|
Производитель
|
Optimum |
|
Ø обработки над станиной
|
660 |
|
Ø обработки над супортом
|
440 |
|
РМЦ
|
2000 |
|
Ø отверстия шпинделя
|
105 |
|
Мощность
|
7,5 |
|
Напряжение
|
380 |
|
Масса
|
2900 |
|
Артикул
|
Opti D660x2000 |
|
Спецпредложение
|
Да |
|
Характеристики
|
|
