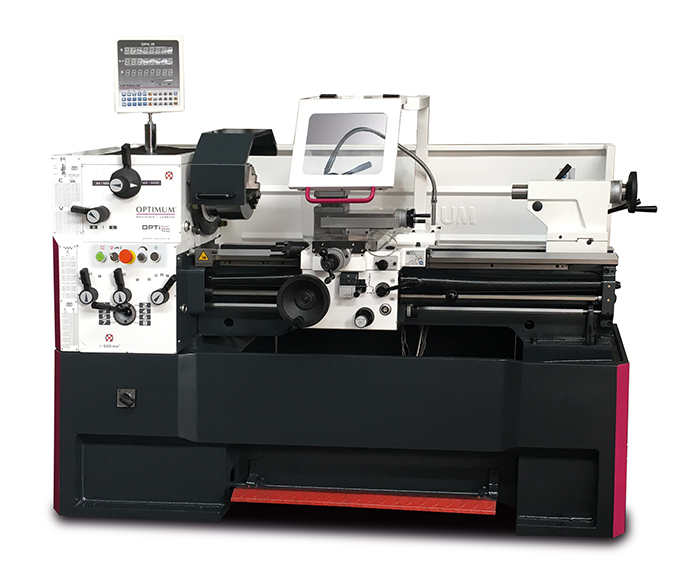

OPTI D420X1000 ТОКАРНО-ВИНТОРЕЗНЫЙ Заменен на TH4210
- Точный и надежный токарный винторезный станок для серийного производства.
- Закаленные и шлифованные направляющие станины.
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
- Закаленные шлифованные шестерни и валы передней бабки.
- Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
- Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен.
- Радиальное биение шпинделя менее 0,015 мм
- Центральная система смазки направляющих.
- Система подачи СОЖ: удобный и гибкий шланг подачи СОЖ с дозирующим краном.
- Механический тормоз шпинделя.
- Перегрузочная муфта ходового винта.
- Задняя бабка может быть смещена на ± 13 мм для точения длинных конусов
- Продольная и поперечная подачи суппорта
- Поворотная на 360° верхняя каретка суппорта
- Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм
- Цена деления лимба маховика пиноли задней бабки 0,025 мм
- Правое/левое направление вращения шпинделя
- Защитный экран
- Станочный светильник
- Кнопка аварийного отключения станка, запирающийся главный выключатель
- Спиральный кожух ходового винта
- Подставка под станок с отделениями под инструмент
- Произведено согласно нормам DIN 8606
Комплект поставки Opti TH4210:
- Неподвижный люнет, проходное отверстие 15-105 мм.
- Подвижный люнет, проходное отверстие 10-65 мм.
- Планшайба Ø 350 мм.
- Светильник станочный светодиодный.
- Оправка МК4/МК6.
- Центр упорный МК4.
- 4-х позиционный резцедержатель.
- Набор сменных шестерен.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
|
Технические характеристики |
|
|
Двигатель |
4,5 кВт 380 В ~50 Гц |
|
Система подачи СОЖ |
100 Вт |
|
Высота центров |
210 мм |
|
Наибольшая длина обрабатываемой детали |
1000 мм |
|
Наибольший диаметр обработки над станиной |
420 мм |
|
Наибольший диаметр обработки над суппортом |
250 мм |
|
Наибольший диаметр обработки над выемкой станины |
590 мм |
|
Длина выемки станины |
260 мм |
|
Ширина станины |
250 мм |
|
Частота вращения шпинделя |
45 - 1800 об/мин |
|
Количество ступеней |
16 |
|
Внутренний конус шпинделя |
МК 6 |
|
Присоединительная поверхность шпинделя |
Camlock ASA D1 - 6" |
|
Диаметр сквозного отверстия в шпинделе |
52 мм |
|
Ход верхней каретки суппорта |
140 мм |
|
Ход поперечной каретки суппорта |
230 мм |
|
Продольная подача (17 подач) |
0,05 - 1,7 мм/об |
|
Поперечная подача (17 подач) |
0,025 - 0,85 мм/об |
|
Пределы шага нарезаемых метрических резьб (39 шагов) |
0,2 - 14 мм |
|
Пределы шага нарезаемых дюймовых резьб (45 шагов) |
2 - 72 ниток на дюйм |
|
Пределы шага нарезаемых трапецеидальных резьб (21 шаг) |
8 - 44 |
|
Пределы шага нарезаемых модульных резьб (18 шагов) |
0,3 - 3,5 |
|
Максимальная высота державки резца |
20 мм |
|
Внутренний конус пиноли задней бабки |
МК 4 |
|
Диаметр задней бабки |
50 мм |
|
Ход пиноли задней бабки |
120 мм |
|
Габаритные размеры |
|
|
Длина |
2025 мм |
|
Ширина |
915 мм |
|
Высота |
1375 мм |
|
Масса станка |
1160 кг |
|
Производитель
|
Optimum |
|
Ø обработки над станиной
|
420 |
|
Ø обработки над супортом
|
250 |
|
РМЦ
|
1000 |
|
Ø отверстия шпинделя
|
52 |
|
Мощность
|
4,5 |
|
Напряжение
|
380 |
|
В наличии
|
Y |
|
Масса
|
1160 |
|
Артикул
|
Opti TH4210 |
