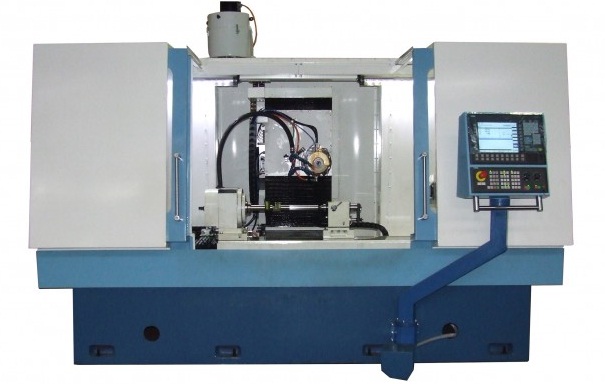

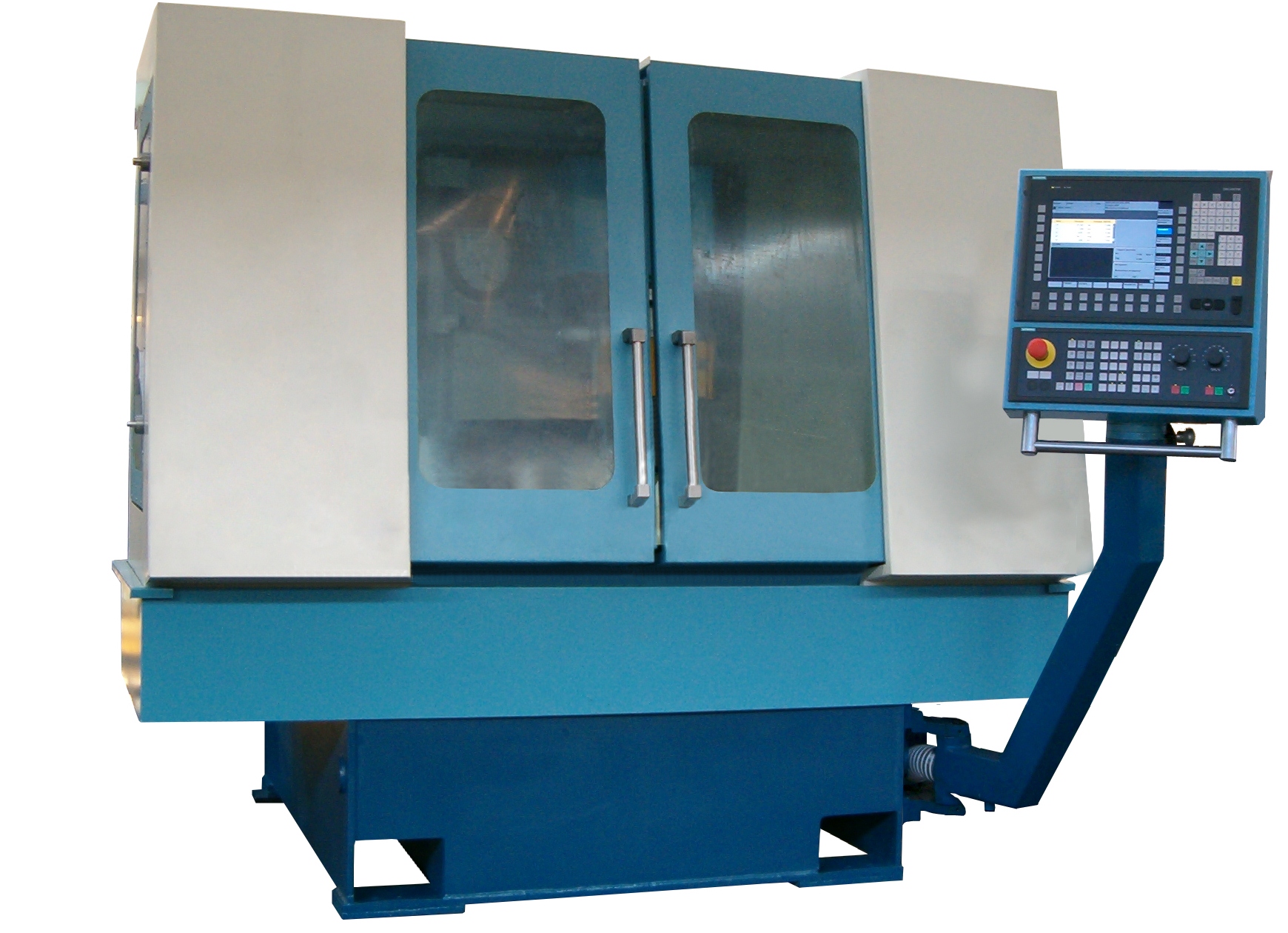

П/а шлицешлифовальный с ЧПУ (Siemens) ВЗ-729Ф4

   Станок шлицешлифовальный с ЧПУ, именуемый в дальнейшем станок, изготавливается по техническому заданию, утвержденному Покупателем.

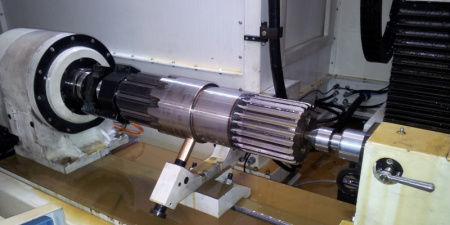

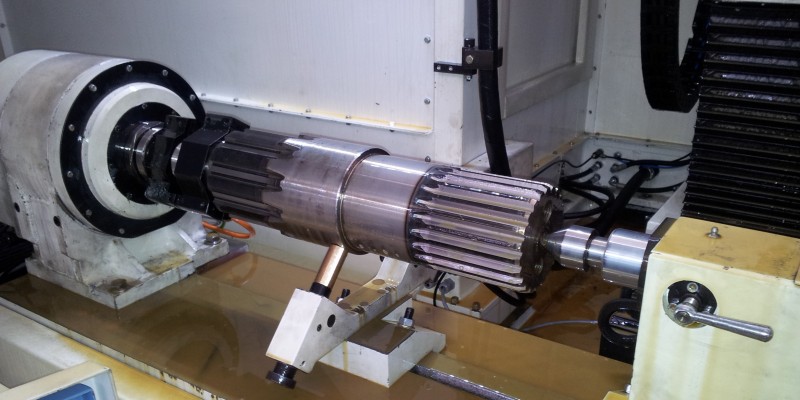

Станок предназначен для шлифования на деталях шлицев прямого и эвольвентного профиля.
Шлифование шлицев осуществляется с применением смазочно-охлаждающей жидкости абразивными шлифовальными кругами с непосредственной их правкой на станке.
Технические возможности станка позволяют осуществлять с использованием дополнительных опций операции шлифования пазов делительных дисков, прямозубых цилиндрических зубчатых колес и другие подобные операции.

Система ЧПУ

Станок комплектуется устройством ЧПУ SINUMERIK 840 DsL которое обеспечивает:
- высокое качество управления, надежную и бесперебойную работу;
- решение множества задач обработки от позиционирования осей до осуществления любого движения с использованием интерполяции;
- свободное программирование.

Компоновка станка ВЗ-729Ф4

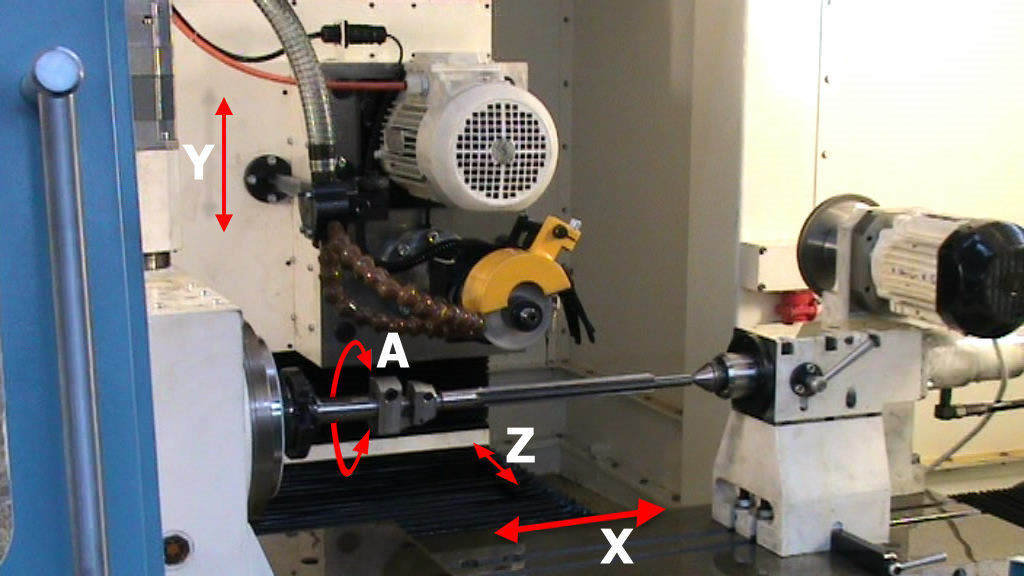

Станок выполнен в горизонтальной компоновке с подвижным в продольном направлении столом (ось Х). На столе установлена бабка изделия (ось А) с обрабатываемой заготовкой, задняя бабка, механизм правки шлифовального круга. Шлифовальная бабка со шлифовальным шпинделем размещена сверху над изделием, с возможностью поперечного (ось Z) и вертикального (ось Y) перемещений. Рабочая зона станка полностью закрыта ограждением кабинетного типа с раздвижными и монтажными дверцами. Внутри ограждения установлен светильник для освещения рабочей зоны.

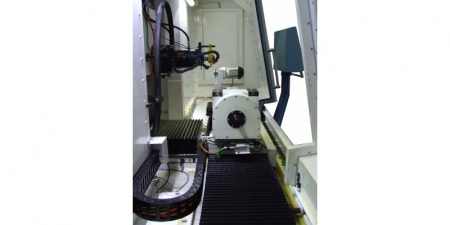

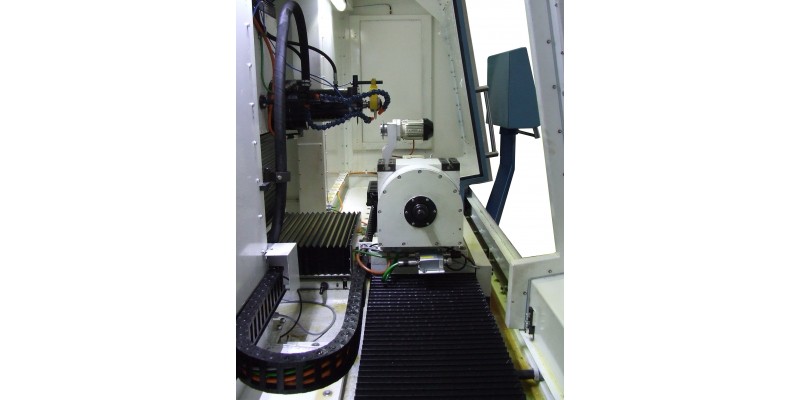

Бабка изделия (Ось А)

Вращение шпинделя бабки изделия осуществляется от встроенного высокомоментного синхронного электродвигателя. Шпиндель смонтирован на специальном упорно-радиальном подшипнике. Датчик контроля угла поворота установлен непосредственно на шпинделе. Конструктивное устройство бабки изделия обеспечивает наивысшую точность поворота, надежность и долговечность.

Стол (ось Х), вертикальная (ось Y) и поперечная (ось Z) каретки шлифовальной бабки

Перемещения стола (ось Х), шлифовальной бабки по осям Y, Z осуществляется от синхронных электродвигателей с цифровыми приводами через беззазорные прецизионные шариковинтовые передачи по замкнутым, с предварительным натягом, линейным направляющим качения, сочетающими в себе высокую несущую способность, легкость и точность хода.

Бабка шлифовальная ВЗ-729Ф4

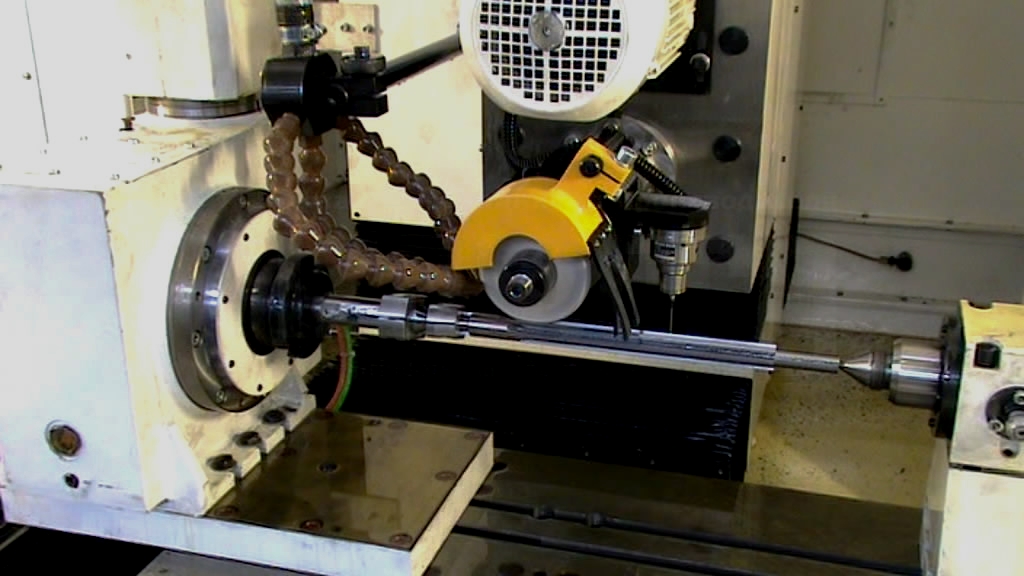

Бабка шлифовальная установлена на каретке вертикального перемещения (ось Y). Головка шлифовальная установлена в корпусе бабки шлифовальной. Шпиндель шлифовальной головки смонтирован с применением прецизионных дуплексных (с предварительным натягом) радиально-упорных шариковых подшипников. Скорость вращения шпинделя шлифовальной головки регулируется бесступенчато с помощью частотного преобразователя.

Механизм правки шлифовального круга

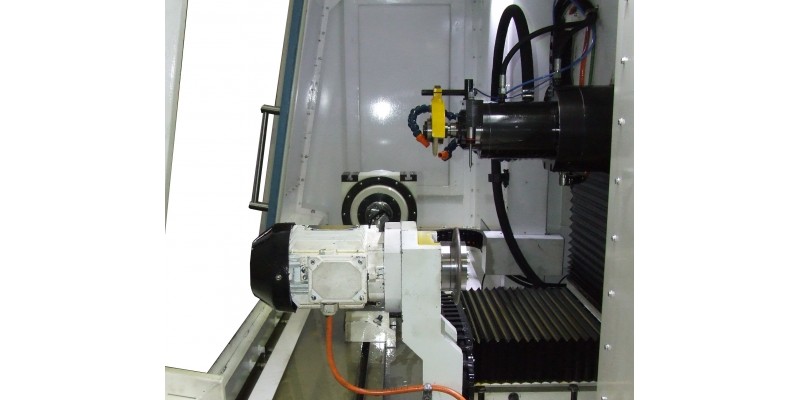

Правка шлифовального круга осуществляется алмазным роликом в автоматическом режиме с автоматической компенсацией износа шлифовального круга. Механизм правки состоит из: приводного асинхронного электродвигателя, прецизионного шпинделя и корпуса. Скорость вращение шпинделя регулируется бесступенчато при помощи частотного преобразователя.

Система ориентации заготовки

Система выполнена на базе трехмерного контактного датчика и посредством координатных перемещений станка в автоматическом режиме, в соответствии с управляющей программой осуществляет следующие функции:
- производит привязку заготовки (угловую и осевую) к станочной системе координат;

Установка подачи и очистки СОЖ, система отсоса аэрозолей

Установка подачи и очистки СОЖ выполнена с применением насоса, магнитного сепаратора и лентопротяжного устройства с бумажным фильтром, что обеспечивает эффективную очистку и подачу СОЖ. Применение системы отсоса и фильтрации аэрозолей из рабочей зоны обеспечивает гигиенические нормы  при работе станка.

Система подготовки управляющих программ

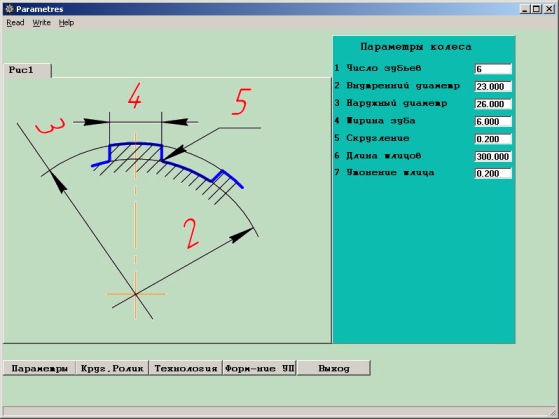

В комплект поставки шлицешлифовального станка входит система подготовки управляющих программ (СПУП), предназначенная для автоматизированного формирования управляющих программ (УП) для станка.
СПУП представляет собой Windows-приложение и может работать как на персональном компьютере, входящем в состав ЧПУ станка, так и на внешнем персональном компьютере. В первом случае кнопка запуска СПУП встраивается в стандартный интерфейс ЧПУ Sinumerik HMI
