| Название | D | D1 | D2 | D3≈t, не более |
b | H, не более |
d 7H |
Число отверстий n | Масса, кг, не более |
|---|---|---|---|---|---|---|---|---|---|
| 7108-0001 | 80 | 55 | 66 | 8 | 3 | 50 | М6 | 3 | 1,5 |
| 7108-0002 | 100 | 72 | 86 | 10 | 55 | М8 | 2,0 | ||
| 7108-0003 | 125 | 95 | 108 | 12 | 4 | 60 | 4,0 | ||
| 7108-0005 | 160 | 130 | 142 | 16 | 65 | 8,0 | |||
| 7108-0006 | 200 | 165 | 180 | 20 | 75 | М10 | 12,0 | ||
| 7108-0007 | 250 | 210 | 226 | 25 | 5 | 85 | М12 | 24,0 | |
| 7108-0008 | 315 | 270 | 290 | 32 | 95 | 40,0 | |||
| 7108-0010 | 400 | 340 | 368 | 40 | 105 | М16 | 70,0 | ||
| 7108-0011 | 500 | 440 | 465 | 50 | 6 | 115 | 6 | 120,0 |

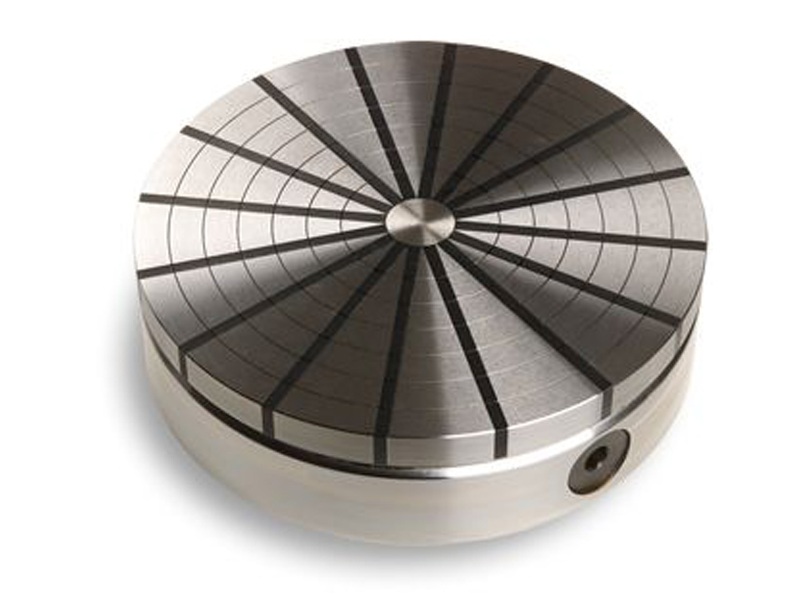

Патрон магнитный ГОСТ 24568-81 предназначен для закрепления изделий из ферромагнитного материала для обработки на металлорежущих станках при чистовых и получистовых операциях.
Включение и выключение магнитного патрона производится специальным ключом, вращающим коническую шестерню, находящуюся под коническим сектором подвижного магнитного блока. Энергоносителем являются постоянные керамические магниты, обеспечивающие неизменное усилие зажима в течение всего срока службы. Обработка заготовок может производиться с СОЖ или без него. Патроны позволяют за одну установку производить обработку наружной поверхности торца и отверстия, что обеспечивает высокую точность обработки взаимосвязанных элементов детали.
Технические характеристики:
Удельная сила притяжения на полосе — не менее 30 Н/см²
Удельная сила притяжения от остаточного магнетизма — не более 0,5 Н/см²
Принципы работы:
Основные узлы патрона: неподвижные блоки, подвижный магнитный блок. Подвижный магнитный блок расположен внутри корпуса под магнитным и немагнитным материалом. Включение и выключение патрона производится специальным ключом, вращающим коническую шестерню, находящуюся коническим сектором подвижного магнитного блока. При приближении одноименных полюсов блоков, магнитные поля вращаются и создают максимальное тяговое усилие поверхности неподвижного магнитного блока. При совмещении разноименных полюсов магнитные поля блоков взаимно уничтожают, тяговое усилие приближается к нулю.
Меры безопасности:
Не рекомендуется обработка деталей с ударными нагрузками и без ограждения. Базовая поверхность детали не должна иметь забоин, заусенцев и др. дефектов, снижающих усилие притяжения. Необходимо следить, чтобы на рабочей поверхности патрона не было стружки, пятен масла, чистота поверхности рабочей плоскости должна быть не ниже Ra 1,25.
Техническое обслуживание:
Для нормальной работы патрона желательно, чтобы сопрягаемая с патроном поверхность деталей имела чистоту поверхности не менее Rz 20. Базирование деталей на оправке, вставляемой в центральное отверстие патрона, значительно повышает эксплуатационные возможности. После окончания работы зеркало патрона смазать предохранительным слоем смазки для защиты от коррозии. Максимальная окружная скорость 500 М/мин.
