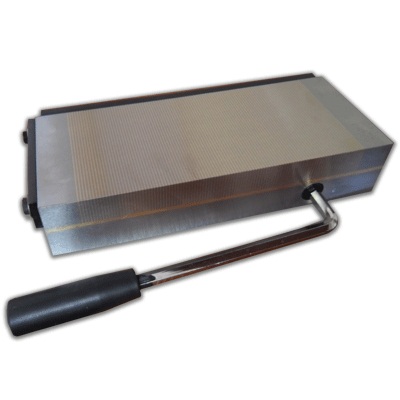

Применяются для закрепления мелких, средних и больших заготовок из ферримагнитных материалов на станках с прямоугольным столом с охлаждающей жидкостью и без нее.
Конструкция
Плиты состоят из трех основных узлов: подвижного магнитного и неподвижного магнитного блоков с неодимовыми магнитами, расположенными в корпусе.
Подвижный блок перемещается в той же плоскости, что и неподвижный и имеет положения максимального суммарного магнитного поля и нулевого магнитного поля. Перемещение подвижного блока производится поворотом рукоятки на 180 °. В выключенном положении совмещаются магнитопроводы с разной полярностью – магнитный поток на рабочей поверхности отсутствует.
При совмещении магнитопроводов с одинаковой полярностью объединенный поток замыкается через деталь и надежно ее закрепляет.
Свойства:
- магнитные плиты не требуют подключения к источникам энергии;
- сохраняют основные технические характеристики на весь срок службы;
- данные плиты обладают постоянной силой притяжения на всей рабочей поверхности плиты.
Описание
- поперечное расположение плюсов;
- полюса шириной 3 мм изготовлены из магнитомягкой стали, а зазор между ними величиной 1 мм заполнен немагнитным материалом – латунью;
- идеальны для очень мелких деталей благодаря малому межполюсному расстоянию;
- удельная сила притяжения 70 Н/см2;
рем-болты для транспортировки в комплекте*;
прижимные планки для дополнительной фиксации заготовки в комплекте.
*для плит с весом от 25 кг.
Плиты производятся в двух исполнениях:
- с межполюсным расстоянием 2 (1,5+0,5) (маркировка ПММ)
- с межполюсным расстоянием 4 (3+1) (маркировка ПММ3)
| Обозначение | Размеры | Высота | Масса | |||
|
ПММ 7208-0001 |
100х250 |
48 |
10 |
|||
|
ПММ 7208-0003 |
125х400 |
48 |
20 |
|||
|
ПММ 7208-0109 |
200х400 |
54 |
38 |
|||
|
ПММ 7208-0113 |
200х450 |
54 |
35 |
|||
|
ПММ 7208-0011 |
200х630 |
58 |
57 |
|||
|
ПММ 7208-0117 |
320х630 |
58 |
92 |
|||
|
ПММ 7208-0017 |
320х800 |
63 |
127 |
|||
|
ПММ 7208-0019 |
320х1000 |
63 |
158 |
|||
|
|
|
|
|
|||
|
ПММ3 7208-0001 |
100х250 |
48 |
10 |
|||
|
ПММ3 7208-0003 |
125х400 |
48 |
20 |
|||
|
ПММ3 7208-0109 |
200х400 |
54 |
38 |
|||
|
ПММ3 7208-0113 |
200х450 |
54 |
35 |
|||
|
ПММ3 7208-0011 |
200х630 |
58 |
57 |
|||
|
ПММ3 7208-0117 |
320х630 |
58 |
92 |
|||
|
ПММ3 7208-0017 |
320х800 |
63 |
127 |
|||
|
ПММ3 7208-0019 |
320х1000 |
63 |
158 |
|||
