Применение

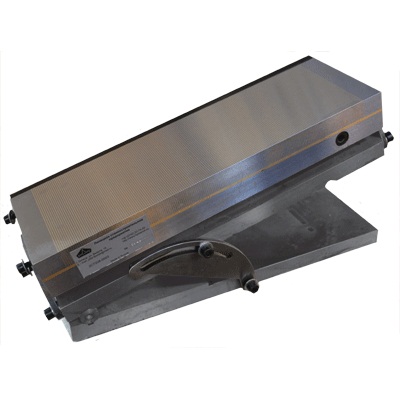

Синусные поворотные плиты предназначены для закрепления деталей при обработке на металлорежущих станках под различным углом.
Конструкция и принцип работы
Двухповоротная плита состоит из трех основных узлов: нижнего основания, средней поворотной плиты, магнитной плиты.
Одноповоротная плита – из двух узлов: нижнего основания и магнитной плиты.
Включение/выключение магнитной плиты осуществляется поворотом съемной рукоятки.
Поворотная ось изготовлена из стали, основание – из чугуна или стали.
Поворотные части одноповоротной плиты функционируют в продольной плоскости, двухповоротной – в продольной и поперечной плоскостях.
Настройка на нужный угол осуществляется набором концевых мер, высота набора рассчитывается по формулам.
Плита магнитная включается поворотным съемной рукоятки на 180˚. Выключение плиты осуществляется обратным действием.
Свойства
- высокая точность обработки и надежный зажим заготовки благодаря неизменной силе действия магнитного поля.
- угол поворота в продольном направлении - 0˚..60˚, в поперечном - 0˚..45˚
- удельная сила притяжения не менее 60 Н/см2.
Технические параметры
Наименование параметров |
Двухповоротная |
Одноповоротная
|
|||
2С7208-0003 |
ПММ 1С-0109-1(2) |
ПММ 1С-0113-1(2) |
ПММ 1С-0011-1(2) |
|
|
Размер рабочей поверхности, мм (ШxД) |
125x400 |
200x400 |
200x450 |
200x630 |
|
Межполюсное расстояние |
Возможно использование плит с разным шагом полюса |
|
|||
Угол поворота в продольном направлении, град |
0-60 |
0-60 или 0-45 |
|
||
Угол поворота в поперечном направлении, град |
0-45 |
|
|||
Масса, кг |
35 |
45 |
50 |
60 |
|
Цена Руб. с НДС. |
70 000 |
63 000 |
73 000 |
80 000 |
|
