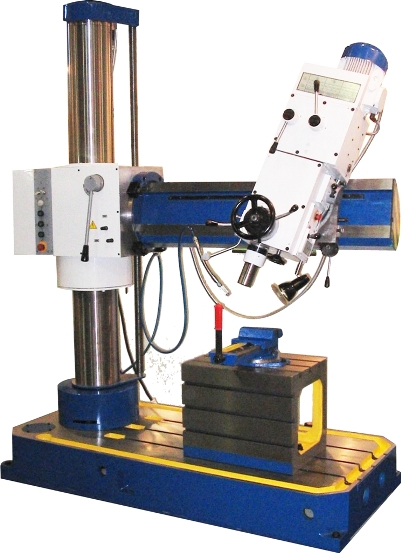

Используется для сверления в обычной стали до 32 мм. При повороте рукава со сверлильной головой, возможно, обрабатывать детали ниже уровня пола. В отличие от обычных вертикально-сверлильных станков, обработка крупногабаритных деталей осуществляется значительно проще за счет вращения рукава и сверлильной головы вокруг оси. Надежный проверенный временем станок, что подтверждается отсутствием жалоб, нареканий со стороны пользователей. Массивная стальная конструкция дает надежную устойчивость и отсутствие вибрации, что напрямую влияет на качество сверления. Отличный станок от белорусских производителей.
Наибольший условный диаметр сверления, мм в стали 45 | 32 |
Наибольший диаметр нарезания резьбы в стали 45 | М16 |
Точность отверстий после развертывания | Н9 |
Точность нарезаемой резьбы | 7Н по ГОСТ 16093 |
Вылет шпинделя, расстояние от оси шпинделя до образующей колонны (max/min), мм | 1100/320 |
Расстояние от торца шпинделя до рабочей поверхности плиты (max/min), мм | 960/-220 (-220 ниже плоскости плиты) |
Радиус сверления (расстояние от оси шпинделя до оси колонны, (max/min), мм | 900/430 |
Суммарный угол поворота рукава вокруг колонны (вертикальная ось) | 360º |
Наибольшее вертикальное перемещение рукава по колонне, мм,не менее |
930 |
Зажим на колонне | ручной |
Суммарный угол поворота сверлильной головки вокруг горизонтальной оси | 360º |
Наибольший ход головки по рукаву, мм, не менее | 500 |
Размер конуса шпинделя | Морзе 4 АТ6 ГОСТ 25557 |
Число ступеней частот вращения шпинделя | 12 |
Пределы частот вращения шпинделя, об/мин | 45-2000 |
Число подач | 4 |
Пределы рабочих подач, мм/об | 0,056; 0,1; 0,18; 0,32 |
Мощность привода главного движения, кВт | 1,5 |
Наибольшая суммарная мощность электродвигателя, кВт | 2,43 |
Род тока питающей сети | Трехфазный переменный |
Габаритные размеры станка (LхBхH), мм, не более | 1530х940х1990 |
Масса станка (нетто/брутто), кг, не более | 1100/1310 |
Габаритные размеры упаковки (LхBхH), мм, не более | 2075х1095х2250 |
Комплектация 2К522-03 входит в стоимость станка:
- Втулка ГОСТ 13598:
- 6100-0142 – 1 шт.
- 6100-0144 – 1 шт.
- 6100-0145 – 1 шт.
- Клин 7851-0012 ГОСТ 3025 – 1 шт.
- Ключ 7811-0024 ГОСТ 2839 – 1 шт.
- Рукоятка поворота 2К52-1.90.00000 – 1 шт.
- Ключ для электрошкафа 2К52-1.89.10.000 – 1 шт.
- Ключ для сливных пробок 007.2000.001 – 1 шт.
Поставляется по требованию заказчика за отдельную плату
- 2К52-1.0000.011 Стол коробчатый съемный с комплектом деталей крепления – 1 шт.
- Тиски 7200-0215 ГОСТ 16518 с комплектом деталей крепления – 1 шт.
- Патрон сверлильный 6150-7003 ТУ РБ 00223728.021 – 1 шт.
- 045.0730.000 Патрон резьбонарезной с комплектом предохранительных головок М5…М12 – 1 шт.
