Используется для сверления в обычной стали до 45 мм. При повороте рукава со сверлильной головой, возможно, обрабатывать детали ниже уровня пола. В отличие от обычных вертикально-сверлильных станков, обработка крупногабаритных деталей осуществляется значительно проще за счет вращения рукава и сверлильной головы вокруг оси. ГС545 надежный проверенный временем станок, что подтверждается отсутствием жалоб, нареканий со стороны пользователей. Массивная стальная конструкция дает надежную устойчивость и отсутствие вибрации, что напрямую влияет на качество сверления. Отличный станок от белорусских производителей.
| Наибольший условный диаметр сверления, мм |
45 возможно 50мм при подаче 0,1 мм/об. |
| Наибольший диаметр нарезания резьбы | М24 |
| Точность отверстий после развертывания | Н9 |
| Точность нарезаемой резьбы | 7Н по ГОСТ 16093 |
| Вылет шпинделя, расстояние от оси шпинделя до образующей колонны (max/min), мм | 1100/320 |
| Расстояние от торца шпинделя до рабочей поверхности плиты (max/min), мм |
1250/-60 (-60 ниже плоскости плиты) |
| Радиус сверления (расстояние от оси шпинделя до оси колонны, (max/min), мм | 1220/470 |
| Суммарный угол поворота рукава вокруг колонны (вертикальная ось) | 360º * |
|
Наибольшее вертикальное перемещение рукава по колонне, мм |
1060 |
| Зажим на колонне | ручной |
| Суммарный угол поворота сверлильной головки вокруг горизонтальной оси | ±45º |
| Наибольший ход головки по рукаву, мм | 780 |
| Размер конуса шпинделя | Морзе 4 АТ6 ГОСТ 25557 |
| Число ступеней частот вращения шпинделя | 12 |
| Пределы частот вращения шпинделя, об/мин | 45-2000 |
| Число подач | 4 |
| Пределы рабочих подач, мм/об | 0,056; 0,1; 0,18; 0,32 |
| Мощность привода главного движения, кВт | 3 |
| Наибольшая суммарная мощность электродвигателя, кВт | 4,28 |
| Род тока питающей сети | Трехфазный переменный |
| Габаритные размеры станка (LхBхH), мм | 1800х925х2260 |
| Масса станка (нетто/брутто), кг | 1480/1700 |
| Габаритные размеры упаковки (LхBхH), мм | 2340х1120х2540 |
Примечание: 1* По заказу
Комплект поставки ГС545:
Станок в сборе Входит в комплект и стоимость станка инструмент и принадлежности
- Втулки ГОСТ 13598-85 6100-0142 6100-0144 6100-0145
- Клин 7851-0012 ГОСТ 3025-78
- Ключ 7811-0024 ГОСТ 2839-80
Поставляется по требованию заказчика за отдельную плату
- Патрон сверлильный 6150-7003-03 ТУ2-035-5748301.146-90
- Тиски 7200-0215-02 ГОСТ 16518-96
- Патрон резьбонарезной 045.0730.000 с комплектом головок
- Стол коробчатый съемный 2К522-1.0000.011
Аналоги:

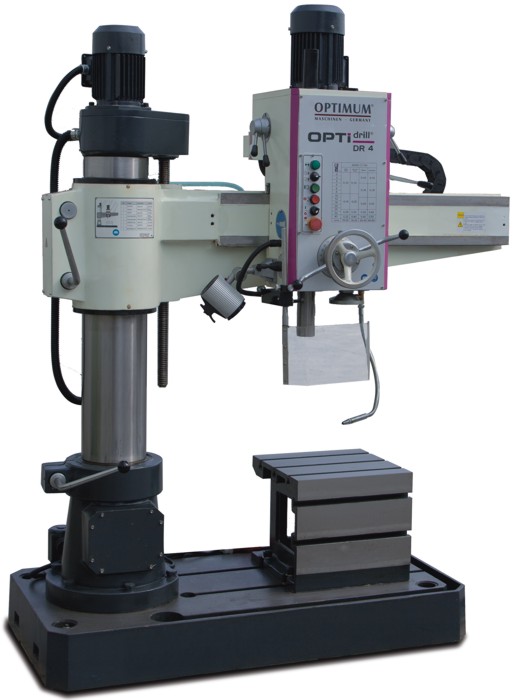

OPTIMUM DR5 OPTIMUM DR4
