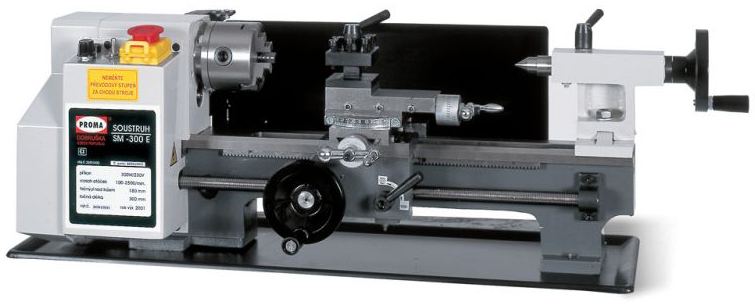

Настольный токарный станок SM-300Е применяется для обработки заготовок малых размеров шарообразной, конусной или цилиндрической формы. Обрабатываемые детали могут бить из металла или других материалов. Токарный станок осуществляет оттачивание поверхностей, нарезает резьбу, сверлит, зенкерует, производит зенковку, развертывание и другие операции. Настольный токарный станок имеет небольшие габариты и не потребляет много энергии. За счет этого его можно эксплуатировать в любых условиях, даже дома. Данный инструмент оборудован специальным приспособлением для фрезеровки, поэтому может также применяться в качестве настольного фрезерного станка.
|
1. шпиндельная бабка 3. Защитный кожух патрона 5. Резцедержатель 7. Задняя бабка 9. Ходовой винт 11. Поддон 1 3. Изменение направления вращения ходового винта |
2. Электрический блок управления 4. Зажимной патрон 6. Верхние салазки 8. Станина с направляющими 10. Поперечный суппорт 12. Переключение ступени скоростей |
|
Характеристика |
Значение |
|
Напряжение |
230 в |
|
Потребляемая мощность |
300Вт |
|
Длина обточки |
250мм |
|
Диаметр обточки над станиной |
180мм |
|
Конус шпинделя |
Мк 3 |
|
Конус пиноли |
Мк 2 |
|
Макс. высота резцов |
8мм |
|
Диапазон оборотов (плавная регулировка) |
100-2500 об/мин. |
|
Коробка скоростей |
2 ступени |
|
Метрическая резьба |
0,4–2мм (10ст.) |
|
Дюймовая резьба |
12-15 ниток (18ст.) |
|
Макс. перемещение каретки суппорта |
300мм |
|
Макс. перемещение поперечного суппорта |
65мм |
|
Размеры |
730х330х330мм |
|
Масса |
40кг. |
|
Наименование |
Количество |
|
Сменные шестерни подач Z = 30; 35; 40; 40; 50; 60 |
6шт |
|
Кулачки обратные для 3-х кулачкового патрона |
1шт |
|
Центр не вращающийся МК II |
1шт |
|
Защитный экран |
1шт. |
|
Ручки для штурвалов |
2шт. |
|
Маслёнка |
1шт. |
|
Предохранитель 2А 250В |
1шт. |
|
Инструмент: |
|
|
Ключ патронный |
1шт. |
|
Ключ торцевой шестигранный: 6; 5; 4; 3мм |
4шт. |
|
Ключ рожковый 8 x 10 мм |
1шт. |
|
Ключ рожковый 14х17 мм |
1шт. |
|
Инструкция по эксплуатации |
|
