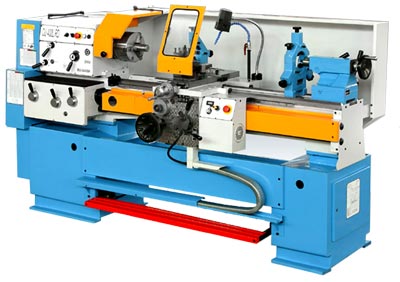

Токарный станок CU325 предназначен для выполнения токарных работ - точение конусов и нарезание резьб: метрических, дюймовых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Станок CU325 укомплектован трехкулачковым патроном Bison производства Польши и вращающимся центром. Электрика станка CU325 изготовлена немецкой фирмой Шнайдер-электрик. В шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG. За дополнительную плату станок CU325 комплектуется конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов. устройчтвом цифровой индикации УЦИ. Конусная линейка (Болгария) Все части станка CU325 изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.
Технические характеристики
| CU325 | |||
| Высота центров, мм | 165 | ||
| Диаметр обработки над станиной, мм | 325 | ||
| Диаметр обработки над суппортом, мм | 190 | ||
| Диаметр над выемкой в станине, мм | 445 (для РМЦ 1000) | ||
| Ширина направляющих, мм | 200 | ||
| Расстояние между центрами, мм | 500, 750, 1000 | ||
| Передний конец шпинделя, № | 5 | ||
| Диаметр отверстия шпинделя, мм | 32 | ||
| Конусное отверстия шпинделя, Морзе | № 4,5 | ||
| Количество скоростей шпинделя | 12(24) | ||
| Диапазон оборотов, об/мин | 85-2000(42,5-2000) | ||
| Мощность главного привода, кВт | 2,2(1,4/2,2) | ||
| Количество подач | 48 | ||
| Диапазон продольных подач, мм/об | 0,006-1,77 | ||
| Диапазон поперечных подач, мм/об | 0,003-0,885 | ||
| Количество резьб | в скобках | ||
| Шаг миллиметровой резьбы, мм | (48) 0,1-28 | ||
| Шаг дюймовой резьбы, вит/1 | (53) 75-2,5 | ||
| Шаг модульной резьбы, М | (19) 0,1-1,75 | ||
| Шаг диаметральной резьбы, DP | (19) 70-4 | ||
| Ход поперечных салазок, мм | 150 | ||
| Ход верхних салазок, мм | 95 | ||
| Диаметр пиноли, мм | 40 | ||
| Конус пиноли, Морзе | №3 | ||
| Ход пиноли, мм | 95 | ||
| Вес (для РМЦ 1000 мм), кг | 770 | ||
Оборудование, включенное в базовый вариант станков
- Трехкулачковый самоцентрирующийся патрон
- Вращающийся центр
- Инструкция по эксплуатации на русском языке
Оборудование и комплектующие, поставляемые за дополнительную плату
- Планшайба 4-х кулачковая
- Планшайба без кулачков
- Подвижный люнет
- Неподвижный люнет малый
- Однопозиционный ограничитель длины
- Часы резьбовые (лимб нарезки резьбы)
- Центр-шайба
- Комплект поводков
- Сверлильный патрон с оправкой
- Электро-динамический тормоз
- Ножной тормоз
- Быстросъемный резцедержатель вместо стандартного 4-х позиционного
- Упорный центр задней бабки
- Комплект ключей
- Каталог запчастей
- Упаковка станка в деревянный ящик
- Цанговый патрон с устройством быстрого зажима
- Комплект цанг
АНАЛОГИ CU325:
STALEX GH-1440B
|
Производитель
|
ZMM-Sliven |
|
Ø обработки над станиной
|
325 |
|
Ø обработки над супортом
|
190 |
|
РМЦ
|
1000 |
|
Ø отверстия шпинделя
|
32 |
|
Мощность
|
2.2 |
|
Напряжение
|
380 |
|
Артикул
|
CU325 |
