- Структура чугун –миханит высокой жесткости обеспечивает устойчивость и длительную точность.
- Встроенные сервер данных (DATA SERVER) позволяет осуществлять передачу программ через ETHERNET, интернет.
- Вращающийся стол и встроенный суппорт, вращающийся в пяти осях, обеспечивая максимальную выгоду.
- Располагает координатами рабочего наклона, цилиндра, спирали и функции интерполяции сплайна.
- Ручное управление и 3-х мерное движение отображается графически на координатном экране.
.jpg)
Технические параметры
|
Модель |
|
UM-500 |
|
Контроллер |
|
FANUC 0i-M |
|
Шпиндель |
|
|
|
Скорость вращения шпинделя |
Об/мин |
12000 (15000) |
|
Посадка шпинделя |
- |
BT 40 |
|
Внутренний диаметр подшипника шпинделя |
мм |
70 |
|
Перемещение |
|
|
|
Перемещение по оси X |
мм |
1000 |
|
Перемещение по оси Y |
мм |
650 |
|
Перемещение по оси Z |
мм |
530 |
|

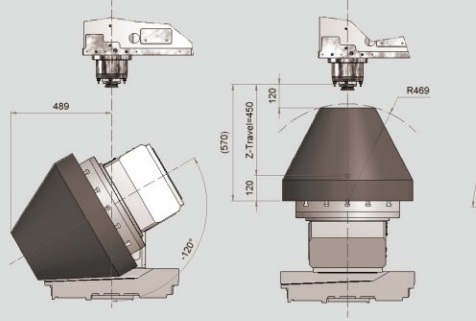

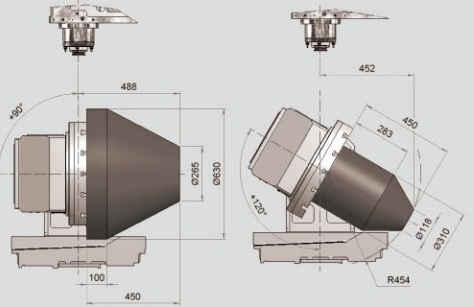

Поворот по оси A |
град |
± 120 |
|
Перемещение по оси C |
град |
360 |
|
Стол |
|
|
|
Макс. скорость вращающейся оси C |
Об/мин |
16.6 |
|
Макс. скорость наклоняющейся оси A |
Об/мин |
11.1 |
|
Максимальная нагрузка на стол при 0° |
кг |
300 |
|
Максимальная нагрузка на стол при 90° |
кг |
250 |
|
Расстояние от торца шпинделя до стола |
мм |
120 ~ 590 |
|
Размер стола |
мм |
Ø600/ 500 |
|
Максимальный размер заготовки |
мм |
Ø 600 x 450 |
|
Размер т-образных пазов |
мм |
14 |
|
Подачи |
|
|
|
Быстрое перемещение (X/ Y/ Z) |
м/мин |
30 / 30 / 30 |
|
Скорость резки |
м/мин |
12 |
|
Диаметр ШВП |
мм |
Ø 45 |
|
Тип направляющих |
- |
Ролик |
|
АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА |
|
|
|
Емкость магазина |
шт |
24 |
|
Максимальный вес инструмента |
кг |
7 |
|
Максимальный диаметр инструмента |
мм |
80 |
|
Максимальный диаметр инструмента без соседнего |
мм |
150 |
|
Максимальная длина инструмента |
мм |
300 |
|
ДВИГАТЕЛЬ |
|
|
|
Мощность двигателя шпинделя |
кВт |
7.5 / 11 |
|
Двигатель подачи X/Y/Z |
кВт |
4 / 4 / 7 |
|
Двигатель насоса охлаждающей жидкости (50 Гц / 60 Гц) |
кВт |
0.53 + 0.85 / 0.75 + 1.27 |
|
Подача воздуха |
кг/см² |
5.5 |
|
Вес |
кг |
9000 |
|

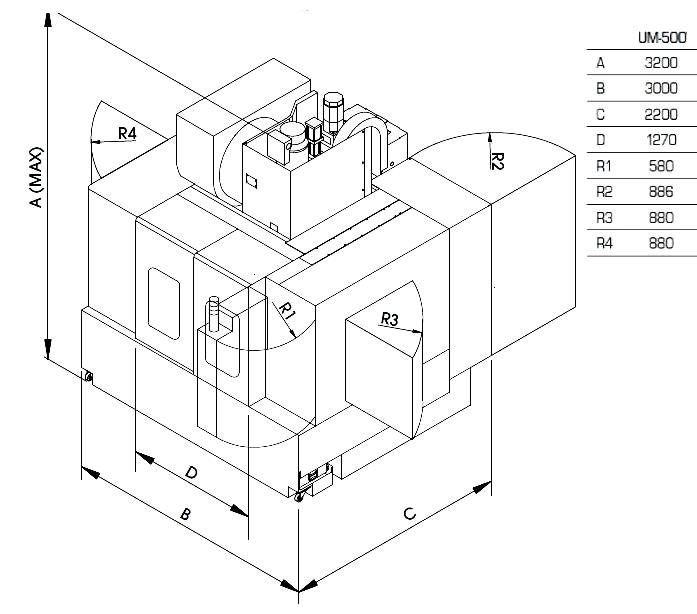

Размер машины (Д × Ш × В) |
м |
3.0 x 2.2 x 3.2 |
.jpg)
.jpg)
Стандартная комплектация:
- Система ЧПУ Fanuc 18i-M,
- RS232 интерфейс,
- Функция жесткого нарезания резьбы,
- 10,4" цветной LCD монитор + manual guide I,
- Стандартная система подачи СОЖ,
- Трехцветный индикатор режимов работы (лампа),
- Защита рабочей зоны,
- Телескопические кожуха защиты направляющих,
- Автоматическая смена инструмента,
- Импульсная система смазки,
- Поддон для стружки,
- Пистолет для обдува воздухом,
- Пистолет для смыва стружки,
- Выносной пульт управления,
- Система охлаждения масла шпинделя с насосом,
- Магазин для 24х инструментов,
- Руководство по эксплуатации на русском языке
Дополнительная комплектация:
- Большой двух-контактный шпиндель ВВТ 40
- Система охлаждения через шпиндель
- Маслоотделитель
- Карта управления 5-ой осью + рабочие координаты наклона G 68.1
- Приемник масляного тумана
- Улучшение магазина до 32 инструментов
- Конвейер для удаления стружки типа Caterpillar+ контейнер для сбора стружки
- Трансформатор (380М/400М)
- Версия СЕ
